相信很多弱电技术人员都遇到过网络能ping通，但设备无图像问题，这是个很让人头通的问题，如果经验不足的话真不知道从哪里下手，本人就遇到过一个差不多案例，和大家分享下希望能帮到大家。
先说下案例发生背景，项目的售楼中心监控点位在二楼走道，根据项目部要求，需要移到1楼考勤机附近，摄像头对准考勤机，便于记录每一个打卡人的记录，考勤机又在门口处，刚好也可以记录来访人员出入，起到双重作用；另外一个是在会议室里，不能显示图像，需要处理这两个问题，根据现场情况，预估两个人应该2小时解决所有问题。

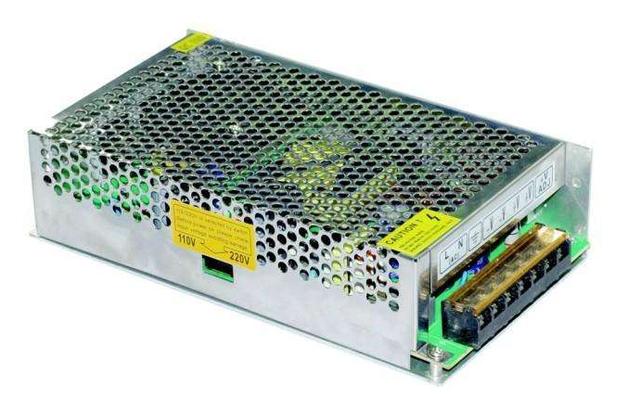

该项目前期弱电智能工程由其他单位施工，友情帮忙下，去现场看下情况，由于已经用了多年，部分线路已经很乱，机房设备厚厚的灰尘，看了监控录像机和其他设备，发现是所有摄像头都是电源集中供电，跟着项目人员看了下要移动和修复的摄像头，都是安装在天花上的摄像头，看了大概，确认了下大概需要移的路线及新的安装点位，哪里效果最好，确定好位置，根据现场情况，安排人员准备一些什么材料和工具，于是安排人过来开干了。下图是监控一个系统组网图
第一步是先处理会议室没有图像的，拆开天花发现电源接头脱落引起，重新接好接头，到录像机看了下，图像正常，录制正常，重新安装好摄像头，恢复好天花，解决一个问题。
剩下的就是移位的摄像头，当时按照项目管理人员说法，直接利用原来考勤机的网线（考勤机是走无线网，不需要网线），这样比较快，只需要原摄像头位置接一段线与考勤机网线连接，然后在考勤机另外一端在接一段网线到要移的位置，开始是用这种方案来做的，但后来感觉这样做太麻烦，需要接两处，第一，怕接头太多，怕影响信号传输，造成信号不稳定。第二，确实两头接线，还要拆原来PVC线槽，拆了下质量还特别差，怕拆完恢复不回去，影响美观，当时，同事建议就直接重新拉条网线，沿着楼梯走到一楼的楼梯间下面。
说干就干吧，中问题还确了一点卡码，中间缺个材料什么，来回仓库几趟，时间很快就过了两小时，什么也没有做出来。
考虑到做明线，又不套管，监控电源又是集中供电的，是12V电源，安全电，不会影响人的安全。当时决定把网线里面7、8芯作为12V的摄像头电源，监控网线数据接1、2、3、6芯，4、5芯不接，在摄像头那里拔出7、8芯，水晶头打好1、2、3、6芯，7、8芯接入监控电源，把原来的摄像头的网线用接线端子接好，并用电工胶布包好，安装好监控后测试监控摄像头，图像正常，搞完刚好下午17：30，比我遇期晚了2小时。可见改别人的东西挺费工的。
本以为这事件就这么了解了，但是第二天收到项目人员通知，说，这样布明线太不美观了，没有按照之前的约定改，需要重新改，其实内心是拒绝的，也不想去搞，必竟是免费帮忙，但答应人家，就应当搞好，于是又按排人去改，按照原来的方案进行重新布线，就是刚开始说的，利用原有的考勤机网线走监控摄像头，接完后，重新安装好摄像头，去录像看了下，我去，没有图像，看了下交换机网线指示灯，指示灯正常，难到是网线的接线端子不行，用测线仪测试，1、2、3、6芯灯正常，说明网线没有问题，电源问题，又拆开7、8芯电源线，重新接了下，接回摄像头，去录像机看了下还是没有图像，难道是接线端子不行，全部又重新压了一遍，当时想到可能是网线问题，看着原来预留的网线真心不好，线芯很细，不像是五类网线。从原来有图像，现在没有图像，经过原考勤机的网线就不行，可以判断两种原因，第一，网线过长了，因为利用考勤机网线最少多走了8米左右，当时想，可能这个摄像头的数据刚好在网线传输最远距离的临界限上，延长了8米刚出了最远传输距离。第二，原有网线质量不行；第三，接线端有问题；后来发现只有接线端子最容易出问题，所以就把所有接线端子都剪掉，直接把网线剥开对接，到机房看了录像机，发现还是没有图像，竟然连交换机的指示灯都一会亮一会灭了，看来网线是不能直接对接的，直接对接信号不稳定，在工程中，千万不要网线剥开直接对接，这样是不行了，一定要用接线端子接网线，于是又用接线端子接回网线，交换机指示灯正常，但录像机无图像。
通过排查，难到是电源问题，线过长，造成电压电流不够，于是拿来万用表测试，电压有点低，但是摄像头是可以正常带的起来的，当时想到应该是电流不够，万用表测电流不好测，考虑到网线本身过细，于是在电源另一头把4、5芯并在一组，7、8芯并在一组，增大电源线径，虽然物理不是学的很好，但这电流的公式还是记得的I=U/R，电阻越大，电流越小，电阻的大小又和电线的截面有关系，并好两组线后通电测试，ping包正常，WEB登入摄像头图像正常，基本可确定是线的问题，但不是信号数据传输不过去，而是12V2A的电源电流电压变小，造成摄像头无法正常工作。通过这次故障的处理，刚好把最简单物理学以致用，好打脸读书无用论。还记得老一辈的人经常说的一句话"读好数理化，走遍天下都不怕"。
总结下，弱电是一个大的集成，小项目只有四五个系统，大项目三四十个系统 ，每个系统都会出现不一样的问题，这就需要总结它问题共性。不怕出问题，出问题后想办如何去解决，通过问题出现不断积累，问题出的越多，意味你的经验越丰富，也意味你对问题判断越准确。
