最近，一个项目刚结束没有多久，就出现各类问题，影响监控使用，今天 就一起聊聊室外监控安装故障排查的事。

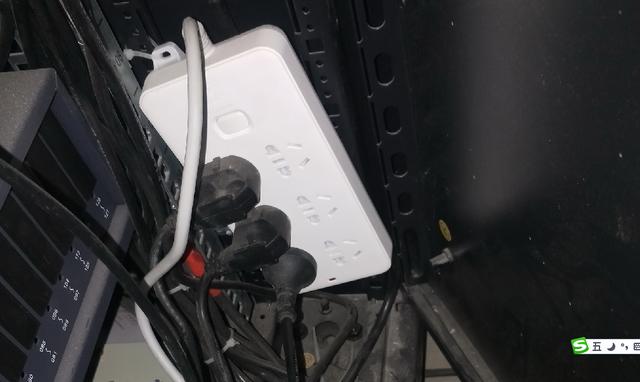

起因，物业反馈，有一个排插送电（该排插有3个电源插头，具体如下图），总漏电开总跳闸，室外全部监控无图像，影响安全。

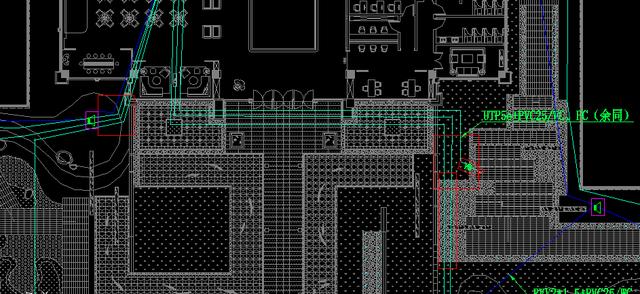

我司安排工程师前往现场排查，发现两路室外监控存在问题，并不是物业说的3个插头都有问题，经排查发现，室外3个接插头是东北角、东南角监控和西南角室外监控汇总点，如下图

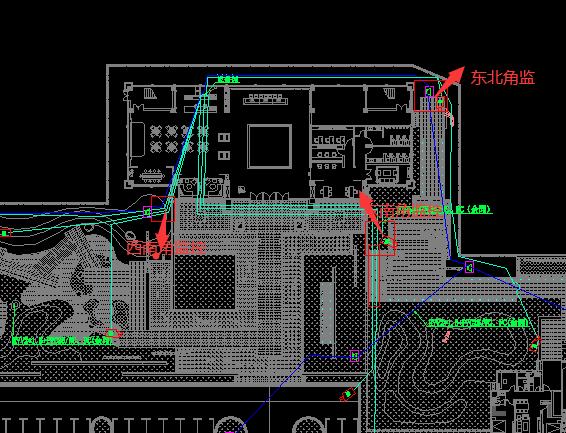

排查出来，两路回路会出现跳闸问题，分别是东南角监控汇总处和西南角监控汇总处，具体如下图。

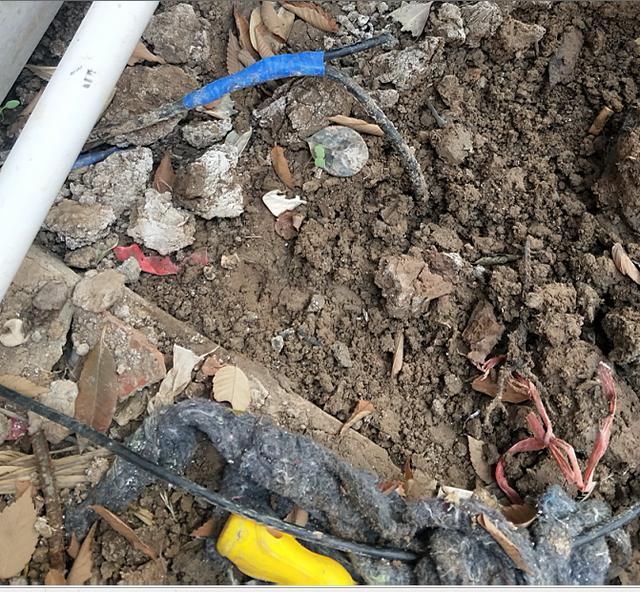

现场排查线路发现多处回路有泥土翻新过，部分线路存在外漏，管也少了，也有接头外露，具体如下图，下图为西南角监控汇总点。

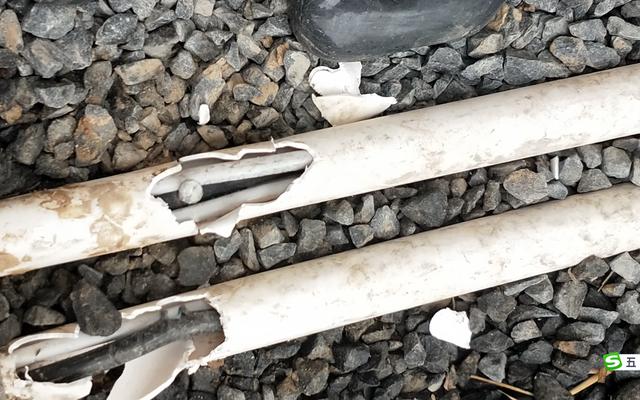

还有一处为东南角监控汇总处，多处管被园林单位用钢钉强行钉入水泥地面，具体如下图
整条线管不少于6个钢钉，造成我电线及网线断开，部分线路破皮，造成电源漏电；部分电源线钢钉直接从中间破入，造成电源线短路；部分网线线芯断路，造成网络信号中断，球机无信号；部分线管被被拉出，造成线管裸露，造成线路漏电。处理当天，更换东南角电源线、网线以用线管，重新接好路，包好防水胶，埋入地下；西南角重新挖开，套管，接好电源线，做好防水，电源接头做好保护放入高处，远离低洼积水处。送三路室外监控电源，总漏电开关不在跳闸，处理完毕。
几天后，该地区下了一场雨，物业反馈漏电空开又跳闸，重新拔掉室外两个回路（东南角监控、和西南角监控汇总处）漏电空开不在跳闸那路排把室外排插拔掉后正常供电。从中可以证明，室外部分可能还有一些地方存在电源线线路破皮问题，造成电源在下雨时引入大地，造成漏电，引起跳闸。从中可以看下，室外都是埋在园林土里，室外线路有8大处，无法看到具体哪个地方线路有问题，这样会带来排查困难。
根据现场看到的问题作了下总结，可以看出施工方也是存在问题的，很多室外的强电没有套管，主要看到有园林及部分强电，都是采用直埋方式；第二是埋管太浅，造成园林在平土时容易破坏到线线，第三，管与管之间接头未做防水或用防水胶贴，造成管的接头容易脱落，并容易进水到里面。第四，线管从进监控杆底座进入监控杆内部处理不好，部分管没有直接到监控杆内壁里，造成线容易外漏，容易被破坏割伤电源线及网线；这些都是影响到外信号重要因素，最后一个重要因素，施工队伍很重要，这个就明显是施工能力不怎么行，从项目问题可以看出很多都是前期施工没有考虑好，造成后面各种问题。
所以，室外施工线路，一定要做好，管要埋好，路由要选好，产品尽量用POE供电或都直流供电过去（前提是要不能超出POE或直流电供电范围），这样就避免了漏电跳闸问题。各位如果出现上面问题应该如何排查电路漏电问题，有什么好的方法能快速查出电源漏电位置，可以留言，分享你的案例，让大家一起学习下。
