总结监控如何安装？这些组网方式安防人员必须弄懂

作为弱电人员，安装监控是最基础的施工技术了，监控安装也是弱电人员必会的技术，大部分的弱电人最先接触的系统就是安防系统，所以说，一个弱电人员如果不会安装监控，那么很难在这个行业内取得大的发展，因为只有安装监控，才能让更好的入门，那么普通的安防人员如何来安装监控。

一、你得知道安防监控系统的常见的五种方式

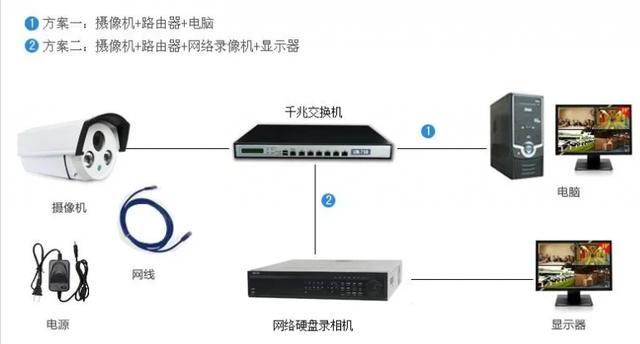

第一种：最常见的方式，由网络摄像机+电源+网线组成

在综合布线的时候，同时要布电源线和网线，电源也可以就近取220V交流电，这样节省电源线材，这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。

第一种，我们平时在项目中，可以说是经常会看到，也是安防人必须要掌握的一种方式，因为适合大多数监控项目。

第二种：网络摄像机+光纤+收发器，适用于远距离

从上面可以看到，这里面用到光纤及光纤收发器了，一般只有远距离才会用到，因为网线传输正常100米以内，那么超过100米的情况，我们一般考虑用光纤传输了，光纤不但传输距离远（可以传输20公里）而且效果稳定。我们都知道，光纤传输数据的时候，把数据信号转换成光信号传输，再把光信号转换成数据信号，这样我们使用光纤收发器配合来完成工作。

如图：

可以说，光纤+光纤收发器的这种监控传输方式，安防很多项目中用的最多，尤其是关于园区的监控项目，经常会用到。也是安防人必须入门的监控安装方式之一。

第三种：无线网桥传输方式

有很多安防人其实并不喜欢用无线传输，因为无线传输监控虽然安装方便，但是稳定性也很难把控，在具体监控系统实施环境中，如果布线困难碰到天然屏障或者不可逾越的障碍的时候，我们可以使用无线传输方式，这样就用到无线网桥了。在比如，已经硬化路面的小区，电梯，已经建好的工厂，距离较远的空旷地带，野外等等这些环境都适用无线传输方式。

1、点对多点传输：

所以说，监控的无线网桥传输方式，虽然在项目中也有用到，但是用的确实不多，因为对无线设备要求很高，既然要求高了，那么成本就上来了，一般都是选大品牌的产品设备了，如华为、锐捷、信锐等。

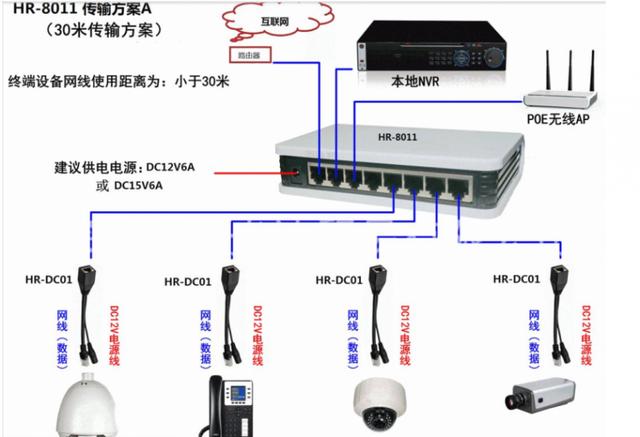

第四种：POE供电方式，网络摄像机+POE交换机

用过poe供电的人都知道，在供电方面确实能节省很多事，尤其是对于集中供电不方便的项目，他前面第一种监控安装方式节省一条电源线，一台网络摄像机只要一根网线作为传输信号的介质就可以，不再用到电源线了。网线用非屏蔽超五类双绞线就可以了，传输距离100米没有任何问题。

连接方式如下图：

poe监控供电固然很方便，但是偶尔会有一些小问题，在poe监控安装后一段时间后，分离器容易出现一些小的故障，所以监控的维护非常重要。

第五种：远距离传输，网络摄像机+全光网络

现在全光网络的应用是个大趋势，很多项目都有用到，尤其是大型酒店的项目，当然在安防监控上面也在逐步的推广使用，PON监控传输网络系统主要利用运营商光纤资源，达到传输的目的，为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户。问题是费用较高，一般只有公共服务工程采用这种组网，如天网工程。

pon它由OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

PON在远距离或远程监控等超大型监控项目上，有更好的应用。

网络结构如下图所示：

以上五种，是关于监控安装的最常见的使用方法，同时也是大部分项目都会用到的，尤其是第一种与最后一种，第一种传统的监控安装方法适用于很多中小项目，最后一种方式对于大型项目是不错的解决方案。

二、监控项目如何组网

对于监控项目，我们除了了解监控项目安装方式，同时也要了解它的组网方法，因为对于很多项目，组网与安装是一起的，毕竟监控与网络是分开的，光会安装不会组网，那么只能当个施工人员，不能成为合格的项目经理，那么一般组网有哪些方式呢?

我们来看下，下面关于监控组网的一些方式，都是极其经典的项目。

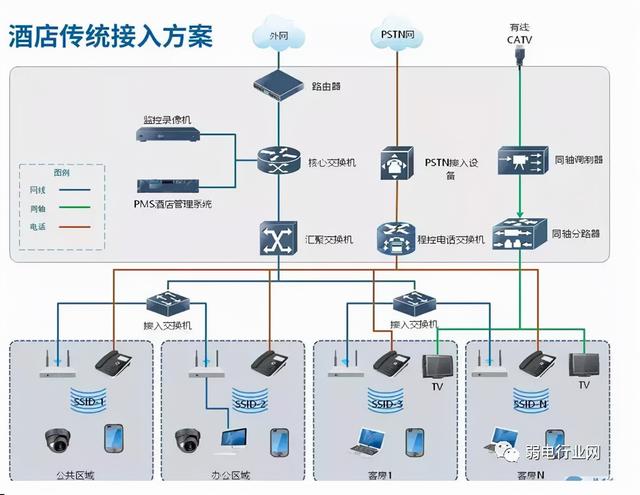

1、酒店传统或全光网络接入组网系统图

传统的综合布线方式，即网线加交换机级联形成局域网这种组网方式。弊端：线缆多，接头多，铜线容易氧化，造成网络故障频发，故障排除困难。而且各种系统繁琐、设备占用多、长期需要专业人员维护。

全光网络接入方案不仅能有效减少线缆及人工成本，也极少出现线路故障问题，一个房间只布放一根光纤，一个房间只配备一个终端。

对于中小型酒店的监控项目，这个是常规的组网方式。当然现在流行用全光网络，我们来看下，酒店全光网络如何组网。

可以对比下，完全不一样，经常做酒店监控项目的安防人员，必须要了解这种全光组网方式，在将来一定会用到的。

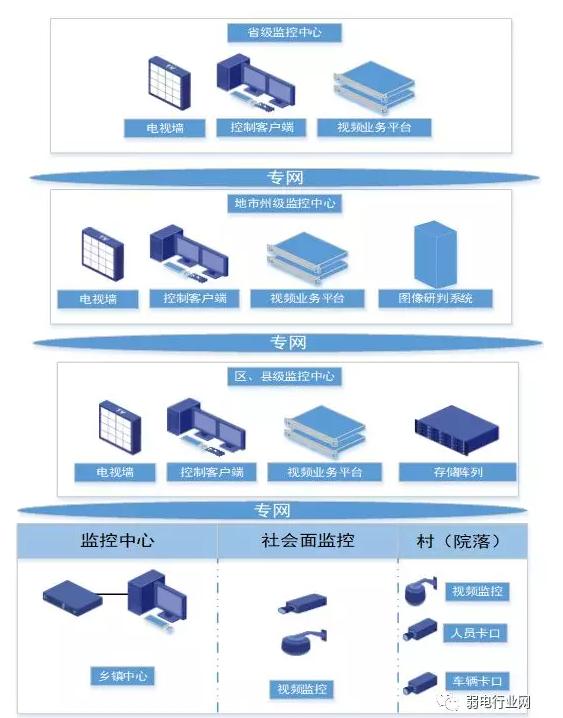

2、雪亮工程监控组网

近几年，可以说雪亮工程是安防人员最火的项目，同时也是安防人员做的最多的项目，几乎人人都涉及到了，雪亮项目建设拟在区县辖区内各个区域、乡镇及村（小区、院落）新建高清摄像；县辖区内各镇、各村主要的出入口、道路部署智能化感知人员卡口及车辆卡口系统实现对人、车辆图像抓拍结构化描述；对各村（小区、院落）部署感知人员卡口系统、智能跟踪系统。

县设立平台并对本辖区内的各个乡镇以及村（小区）的监控资源进行统一控制和运维管理，县平台与地市平台、省平台对接；另外，部分已建设监控系统的社会资源也需要接入到县局平台。

可以看得出来，雪亮工程的组网还是挺复杂的，一般对网络不是很熟的安防人员是无法彻底了解其组网框架的，需要有一很深的网络基础。除了雪亮工程还有天网工程，二者有很多类似的地方，除了其中一个，基本上天网工程与雪亮工程都会了解。

3、厂区监控组网系统图

厂区监控方案一直是很多朋友问的非常多，也是我们弱电VIP技术群中朋友做的比较多的项目。

这里面有两个类型的组网拓扑图，可以看下。

可以说工厂的监控说难也难，也容易也容易，对于很多工厂除了正常监控施工外，还有一些需要做防爆处理，很多安防人员都是没有接触过防爆项目的，所以难点就在这里面。

4、高空抛物系统组网图

关于高空抛物的监控方案，其实是比较简单，因为它的本身组网并不难，关键在于产品选型，目前做高空抛物监控的厂家很多，其中最多的就是海康与大华，海康与大华在高空抛物上都是相关的产品，但是据一些安防朋友反馈，高空抛物监控容易模糊，所以我们在选产品时尽量选择像素高的，例如800万像素。

我们来看下大华高空抛物组网是如何组网的：

前端设备选用不同的高清枪机，分别覆盖不同的楼层，摄像机通过局域网接入汇聚交换机，汇聚交换机可通过光纤接入核心交换机（或二层交换机），然后接入小区平台进行管理，大华小区管理平台可以无缝扩展门禁、对讲、停车场和报警等子系统，做到整个小区智能化的统一管理。后端也可采用免费管理软件SMARTPSS，无需配置平台，方案成本优势很大。

五、小区监控组网系统图

小区的监控项目是弱电人做的最多，也是最常见的项目，目前更多的提老小区监控改造，很多安防人都会遇到相关的项目。

小区周界覆盖距离长，是小区安全防范较为薄弱的区域，也是犯罪份子最容易绕过保安人员直接入侵小区的主要地点，因此在该区域建设视频监控系统，不仅提高了小区的安保性，同时也节省了大量的人力投入成本。

系统在公共场所、主要干道岔路口及住宅楼周边等立杆安装室外监控点，实时监控这些区域的人员及车辆。

如下图：

所以对于监控项目的安装，我们除了要了解它的基础安装方法，同时也需要熟悉它的组网方式，优秀的安防人胸中都有几张经典的施工图与组网图，以备在项目中可以随时拿出来参考，做到心中有数。
