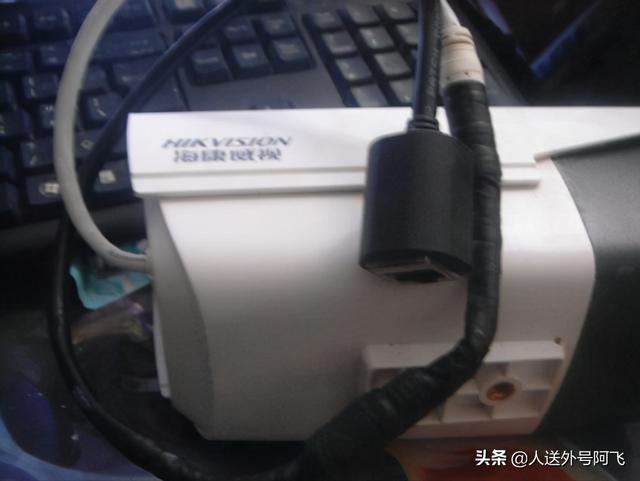

海康POE摄像头网线口被拉坏,由于摄像头接头内部用胶冻死了,整条线更换比较麻烦,只能在外面换接头,剪开后可以看到海康的排线顺序和颜色跟标准的网线不太一样,是这样的

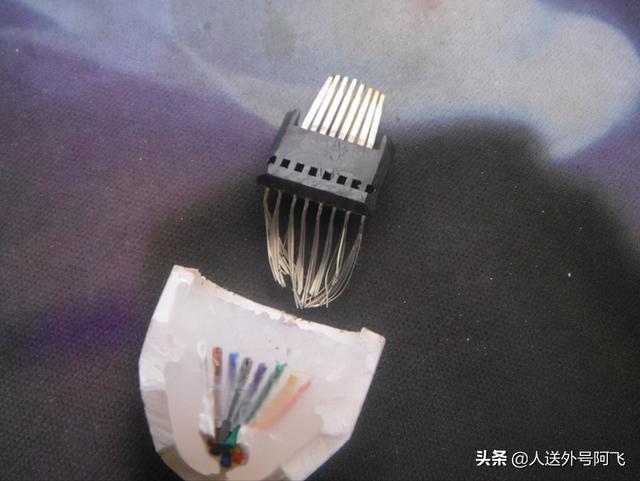

挖开插头,记录排线顺序

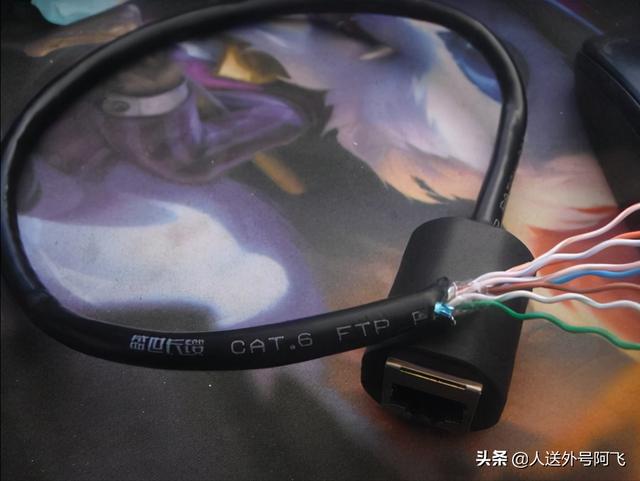

再找一根网线的母插

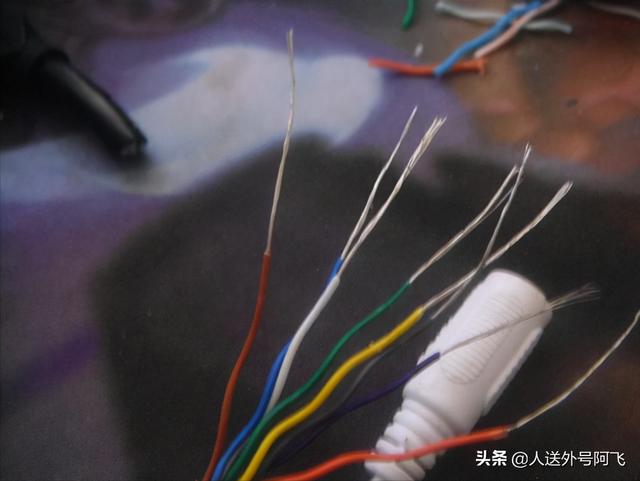

拨开线皮,露出铝线芯,没错,不是铜芯的,看来大品牌还是能省则省啊

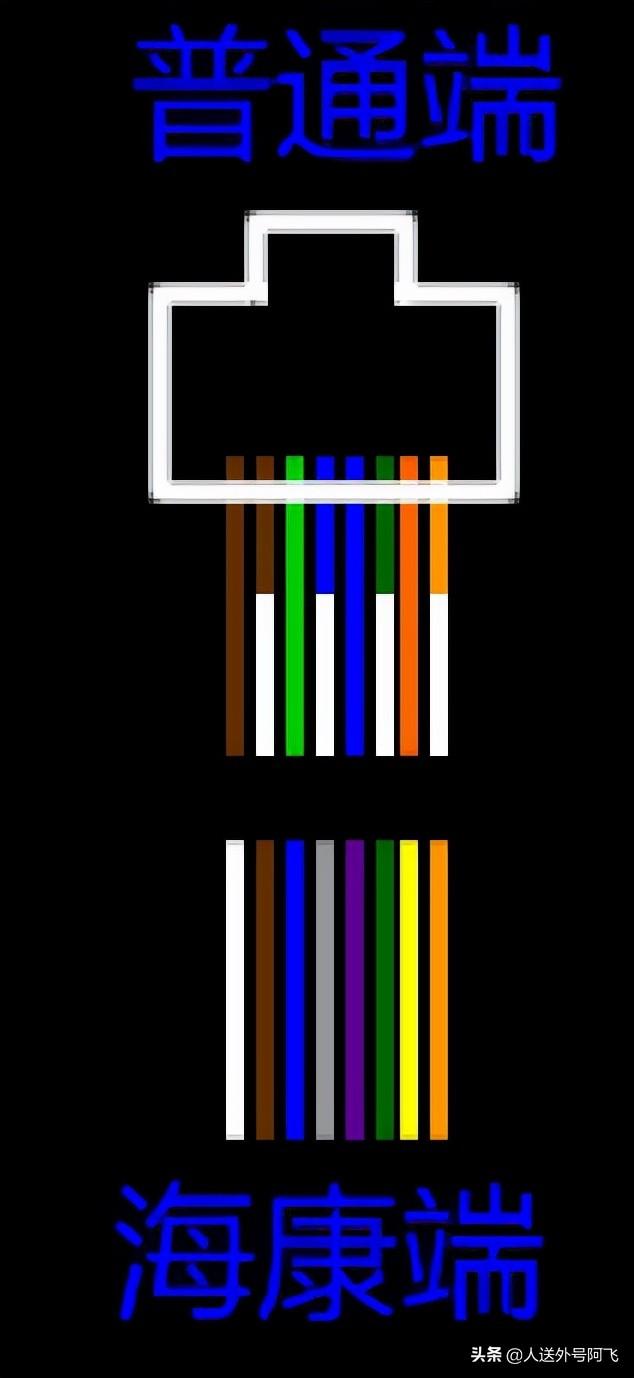

画了一张线芯对接图

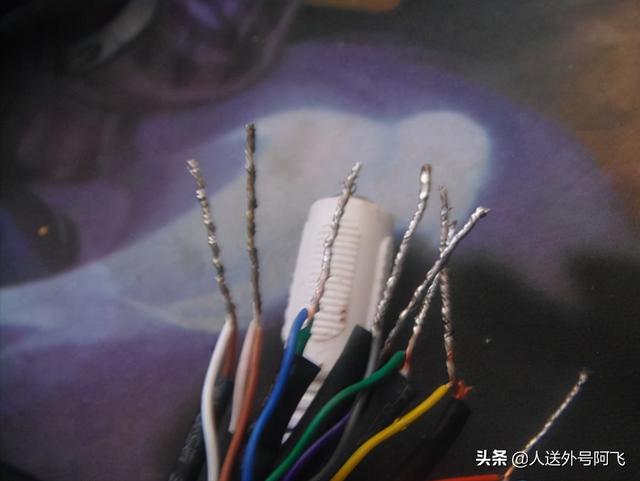

按图上的对应颜色接好线芯后上锡

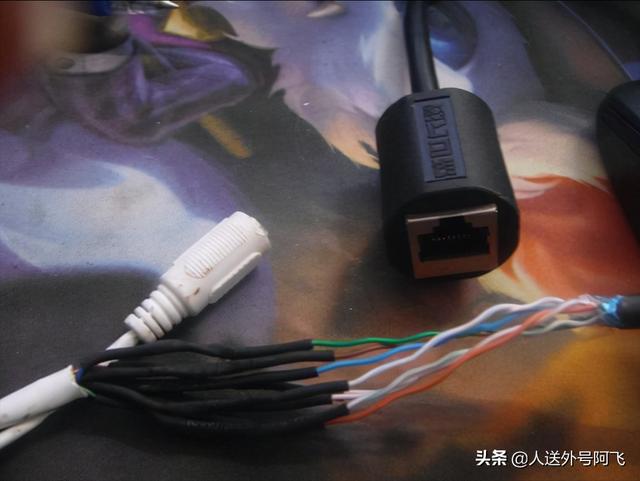

套热缩管
包好胶带,接头更换完毕,测试成功
标签: POE摄像头
