弱电知识之六：跟我学做监控，认识POE交换机与POE监控摄像头

哈喽！大家好，我是行者！今天带大家学习一下监控方面的知识。

监控已全面覆盖了我们的生活。可能有些人对于监控，应该自己就会动手组装一个小型的监控网络。但是我们做过监控的人都知道，最麻烦的就是布线、供电。所以本节重点来讲一下，如何利用POE交换机与POE监控摄像头组建大型的监控工程，以减少使用电源线的供电问题。

认识POE交换机，如下图：

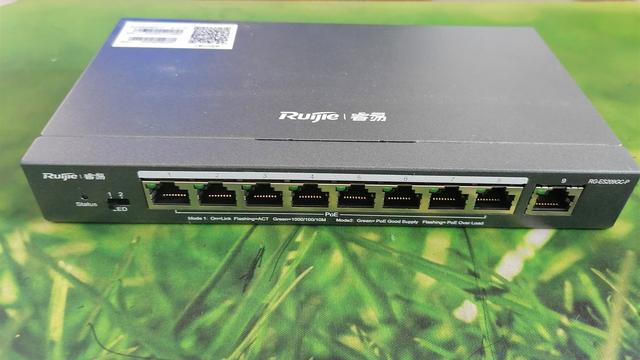

8口全千兆POE交换机

此种交换机跟普通的交换机外观上没有差别，都有5口、8口、16口、24口、48口之分。但是最大的差别就是上面的每一个接口都自带供电功能。一般情况下，监控摄像头必须有两根线才能正常工作，也就是一根电源与一根网线。那么如果选择这种POE交换机的话，你只需跑一根网线即可。网线里有8根细线，1236线序就能满足用视频采集功能，4578根细线功能就多余出来了，所以用4578根细线作为供电是一个不错的选择。所以各大厂家纷纷生产出了这种POE交换机应用于工程。

知识点一：如何选择POE交换机

POE交换机跟普通交换机一样，也分为百兆与千兆两种。都有5口、8口、16口、24口、48口之分，如果你把一些相邻的监控头直接汇聚到POE交换机上，然后出一根主线到核心交换机，那么百兆就妥妥的可以使用。还有一种情况下要慎重使用百兆交换机，就是如果有另外一个区域里的交换机汇聚出来的主线进来，没有进核心交换机，而是用另一个POE交换机作为中继，那么这台中继交换机最少也得使用千兆POE交换机啦，而且还得考虑这根主线实际带载多少个摄像头，来具体选择使用多少口的POE交换机。虽然是千兆，也不是只要插上就可以使用，一定要考虑交换机的背板带宽问题（这里先不讲）。

知识点二：交换机最多可以级联多少台

在施工过程中，很多情况下，从一台交换机出来后，由于距离限制，无法直接到核心交换机。怎么办？这时有两种方法：一是接入光纤收发器端口（远距离使用，以后再讲），二是接入比较靠近核心交换机的汇聚交换机插孔。先不说这台靠近核心交换机的POE交换机带载力如何，我们来分析一下，像这样一台交换机接另一台交换机，最多可以级联多少台呢？

说句实话，我在施工过程中，我们最多使用两台级联后直接接入核心交换机。我们无法去实验到底级联几台后网络会出问题，但是你级联三台及以上的交换机可以明确的告诉你，这样做不科学。原因如下:

不方便管理监控摄像头POE交换机是弱电供电，级联多啦有可能供电不足POE交换机背板带宽限制，有可能造成画面卡顿所以，近距离组网时，一定要选择一个合适的位置放置POE交换机，使其与机房里的核心交换机之间的距离不要超过80米。往往大型小区或工厂组建大型监控网络时，都会用到光纤组网，这就完美解决了这个距离问题，因为交换机接入光纤后，传输距离可达几十公里，并且光纤是不用供电的。

认识POE监控摄像头，如下图：

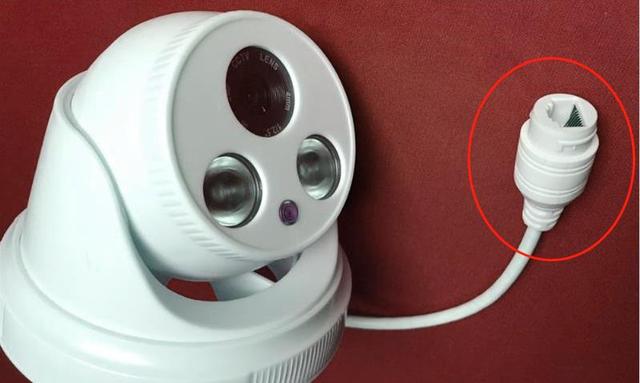

POE摄像头

我们再看一下普通供电摄像头，如下图：

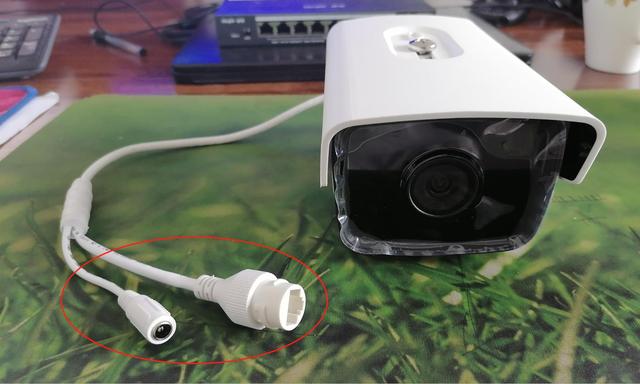

普通供电摄像头

了解了上面的知识后，相信大家都应该知道了，监控摄像头也分为两种，一种是POE的，一种是需要供电的。大家不要怀疑两者质量上有什么不一样，质量都一样的。只不过POE的相对于非POE的头稍微贵一些，只是5-10元的样子。相对于你在施工过程中跑线的工程量来算，这些基本可以忽略不计。所以在最新的监控网络中，很多人选择了POE监控摄像机。

知识点一：如何选择POE摄像头

POE摄像头跟普通的摄像头一样，镜头有焦距的大小之分，常见的有2.8MM、4MM、6MM、8MM的镜头。如果你想照射的角度更大一些，你就选择焦距小的。如果你想照射的远一些，你就选择焦距大一些的。

知识点二：POE摄像头与交换机之间的关系

如果你用的是POE摄像头，那么连接的交换机必须是POE的。如果你用的是普通摄像头，那么交换机POE与非POE的都可以使用（也就是说，一个需要供电的普通摄像头是可以插到POE交换机上的）。

写在最后：

POE技术的出现，就是不断满足工程简化的过程，让施工越来越方便。大型小区的监控工程，大家尽可能采用这种技术组网，让你省时、省工，还不用担心强电带来的安全隐患。最后送上监控网络系统连接图一张，欢迎关注！

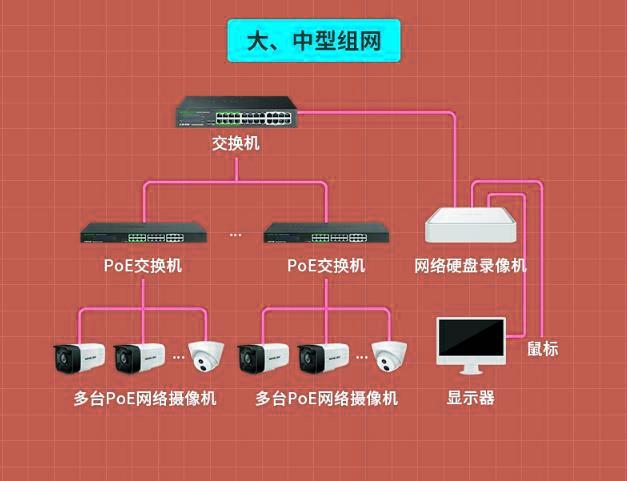

大、中型POE监控工程系统连接图
