「基础」PoE摄像头是通过1236供电还是4578供电呢?

深圳监控安装 监控品牌推荐 2.9K+

为了节约成本,大家在使用PoE供电时会选择四芯网线。PoE设备能不能用四芯网线呢?或者使用后会不会出现无法供电的问题?这取决于设备的PoE类型,下面小编就带大家一起学习标准PoE的供电类型,让你不再为线芯数量而纠结!

「基础」PoE摄像头是通过1236供电还是4578供电呢?-第1张图片-深圳监控安装

先来了解下PoE

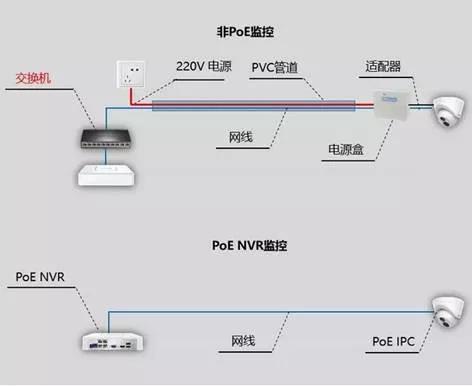

PoE即Power Over Ethernet,通过一根网线同时传输数据和电力,是目前监控系统主流的供电方式。是由IEEE制订的802.3af/at国际标准,使用48~57V的电压供电,线损较小、供电安全。这种供电方式相比220V供电可以避免电线甚至PVC管的投入,相比于集中供电更加稳定可靠。所以监控系统推荐使用PoE,安全又节约。

「基础」PoE摄像头是通过1236供电还是4578供电呢?-第2张图片-深圳监控安装

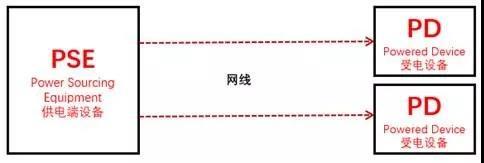

PoE是由供电设备和受电设备组成,供电设备如PoE交换机、PoE模块,也称为PSE;受电设备如PoE摄像机、PoE无线AP、模块等,也称为PD。

「基础」PoE摄像头是通过1236供电还是4578供电呢?-第3张图片-深圳监控安装

PoE供电的种类

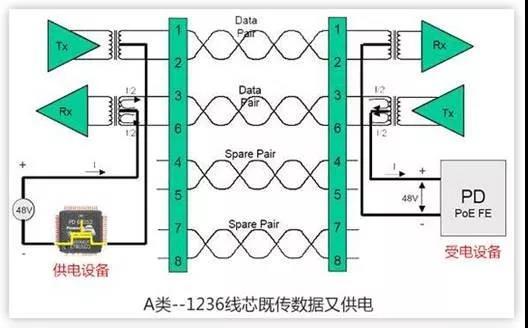

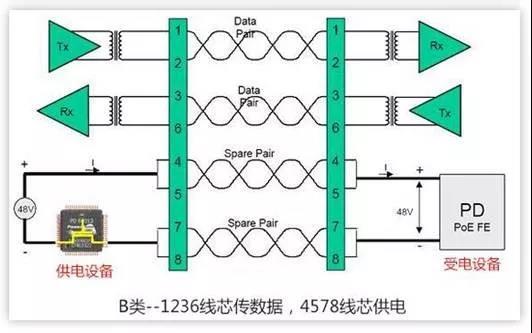

标准PoE是IEEE 802.3af/at协议,分为Alternative A和Alternative B两类,两者最大的区别在于供电线芯的差异,A类是通过1236线芯供电,B类是通过4578线芯供电,如下:

「基础」PoE摄像头是通过1236供电还是4578供电呢?-第4张图片-深圳监控安装

「基础」PoE摄像头是通过1236供电还是4578供电呢?-第5张图片-深圳监控安装

A类使用1236供电,这样就可以使用4芯网线进行供电和数据传输,节约一定的线路成本。由于数据信号和电力信号频率有较大差异,所以在相同线芯传输时不会相互干扰,因此,1236和4578供电一样稳定可靠。

如何判断供电类型?

那么重点来了,到底怎么你的设备是哪种类型的供电呢?实际上受电设备和供电设备均有各自支持的供电类型,分别如下:

受电设备(PD)

对于受电设备,可能会被不同厂商、不同类别的PSE供电,所以受电设备一般情况下是同时支持AlternativeA和AlternativeB两种供电方式,可以使用1236或4578供电。例如我司全系列PoE摄像机同时支持1236、4578两种方式供电。

供电设备(PSE)

供电设备一般情况下只支持一种类型的供电方式,要么是1236,要么是4578,所以在选择四芯网线供电的时候需要格外注意。以下是我司常见设备的供电类型:

交换机:我司PoE交换机均是AlternativeA类,通过1236供电。

PoE NVR:除TL-NVR6104PX 1.0、TL-NVR6108PX 1.0使用4578供电,其余PoE录像机使用1236供电。

级联IPC:输出口OUT均是通过4578供电。

说明:以上仅介绍当前产品的状况,具体参数参考官网。

通过以上了解,我们可以知道:

PoE供电用八芯肯定没问题

能不能用四芯线,取决于供电设备

供电设备支持1236,就可使用四芯

供电设备支持4578,就得使用八芯

(以上技术资料转载于 TP-LINK 安防服务如有侵权联系删除)
