弱电知识之十:跟我学监控,实测POE摄像头用4芯网线可以吗?

深圳监控安装 监控品牌推荐 3.6K+

哈喽!大家好,我是弱电玩家行者,一直想把弱电技术简单化,让每个人感兴趣的人都能在这里很快学到知识。本着这个初心,今天来带大家实测一下,POE监控摄像头,能不能用四芯的网线带载。

大家都知道,普通的摄像头用8芯网线可以,也可以用4芯网线,也就是我们常说的线序1、2、3、6。那么如果是POE供电呢?是不是视频用1、2、3、6四芯来传输?其余的4、5、7、8四芯其中的两芯来供电呢?我们带着这个疑问接着往下看。

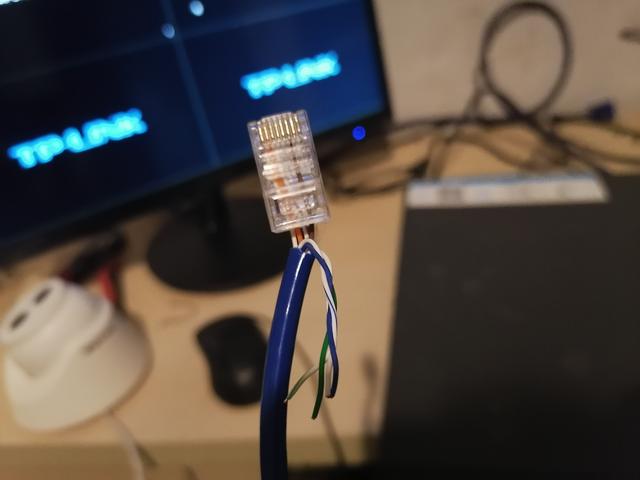

这是我提前做好的四芯网线,只做了线序1、2、3、6。

弱电知识之十:跟我学监控,实测POE摄像头用4芯网线可以吗?-第1张图片-深圳监控安装

四芯水晶头

这是准备好的POE摄像头、硬盘录像机、POE交换机。

弱电知识之十:跟我学监控,实测POE摄像头用4芯网线可以吗?-第2张图片-深圳监控安装

设备连接好

一切准备就绪,让我们通电吧。

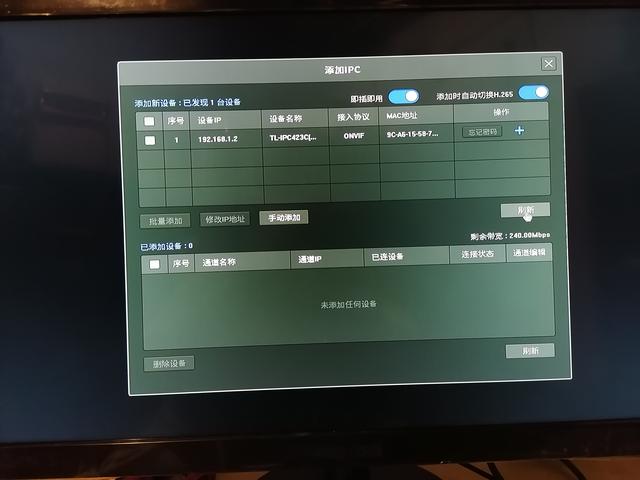

弱电知识之十:跟我学监控,实测POE摄像头用4芯网线可以吗?-第3张图片-深圳监控安装

IP已经搜索到

调试中...

乖乖类,画面还真出现了!

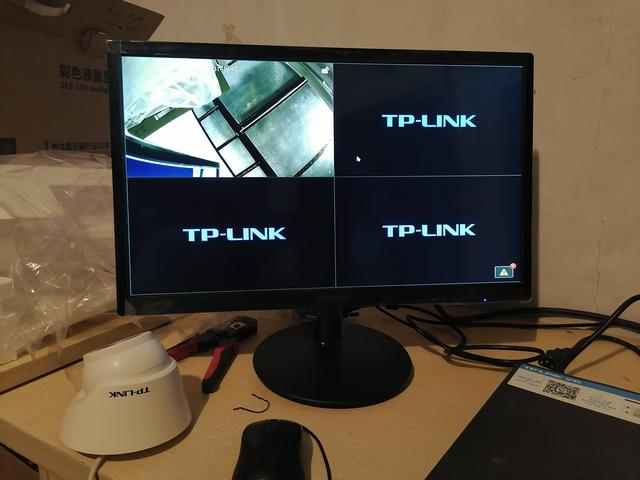

弱电知识之十:跟我学监控,实测POE摄像头用4芯网线可以吗?-第4张图片-深圳监控安装

画面成功出现

总结:据我所知,一般情况下,POE交换机供电方式有两种,一般是1236芯供电,还有的是4578芯供电。如果是4578芯供电的交换机,那你必须用8芯网线才行。但是POE摄像头一般情况下这两种方式都具备的。也就是说4芯线视频通不通,取决于交换机支持与否。所以,与其我们去研究用交换机,不如直接用8芯算了。今天就讲到这里,感谢阅读,欢迎关注!

标签: POE摄像头
