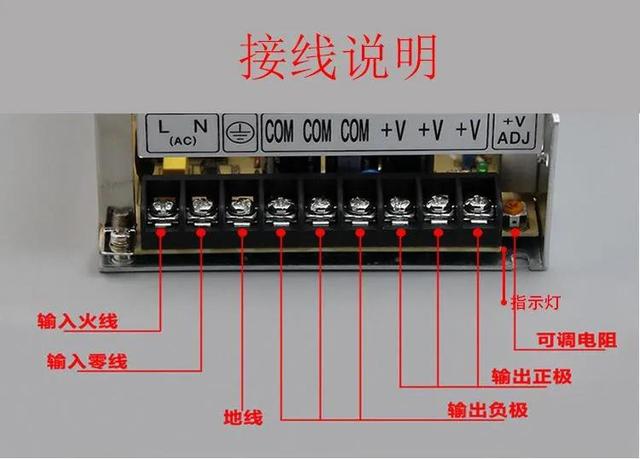

一、集中供电方式

目前监控行业采用的电源线一般规格为:RVV2*0.5,RVV2*0.75,RVV2*1.0

如:RVV2*1.5 ——2表示2根线芯,1.5表示RVV线缆一根线芯的标称截面积。

ps:线缆的标称截面积是用来表述电线、电缆产品的规格型号,仅仅是此规格的代号或者名称,但并不要求实际测试截面积需要大于或者等于标称截面积。按照相关标准里面的要求,每个规格电缆的评判标准是其最大直流电阻。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第1张图片-深圳监控安装

用集中供电电源供电时,负载数量越多,考虑到压降,需要提升对电源,线材的要求。一般情况下接入8个以上摄像机,监控距离≦20米时需选择2*0.75电源线,监控距离≦40米时需选择2*1.0电源线,超过40米不建议用集中供电方式供电。

二、P0E供电方式

干货!学安装视频监控这几个布线方式你一定要了解清楚-第2张图片-深圳监控安装

POE供电主要有以下方式:

1、交换机和终端都支持POE

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上,这种方法最简单,但也需要注意如下两点:

①确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备

②要仔细确认购买的网线的规格,网线质量很关键,质量不好的网线会导致AP或者IPC无法受电或者不断重启。

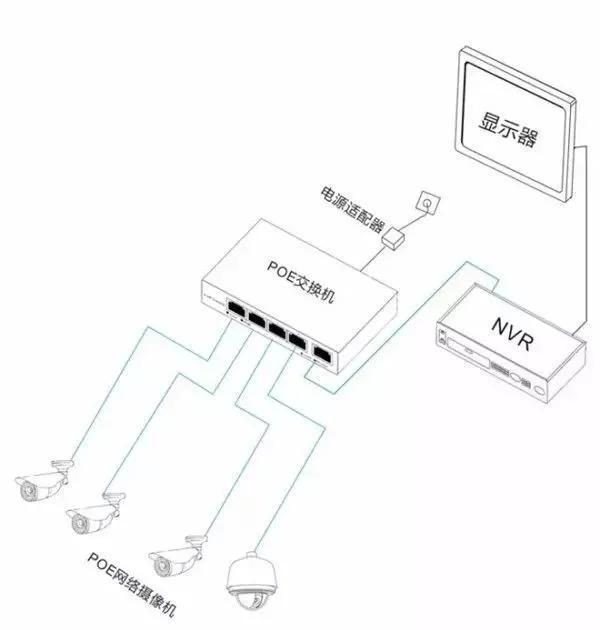

原理图如下:

干货!学安装视频监控这几个布线方式你一定要了解清楚-第3张图片-深圳监控安装

2.交换机支持POE,终端不支持POE

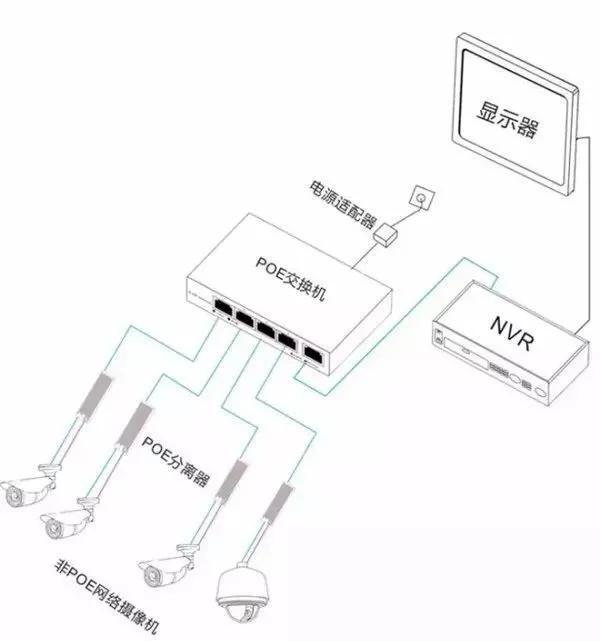

这种方案PoE交换机出来接PoE分离器,PoE分离器将电源分离成数据信号和电力,有两根输出线,一根是电力输出线,一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等,可以匹配各种DC输入的非PoE受电终端,支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第4张图片-深圳监控安装

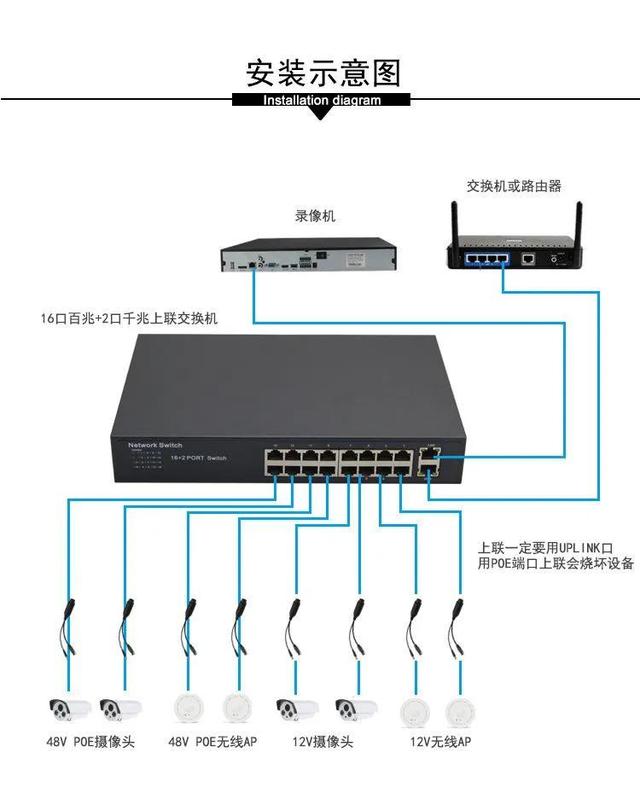

poe供电器的连接方式

那实际应用时,网线应该怎么接呢,很多朋友对POE供电技术有所了解,知道1 2 3 6或者4 5 7 8等供电线序问题,所以怕万一接错,导致设备烧毁等严重后果。

POE供电标准对POE交换机、POE供电模块(POE供电器)等PSE设备的要求是只要支持1 2 3 6 和4 5 7 8供电线序的其中一种即可,当然最新的802.3at 4pair标准需要两种都同时支持。而对POE受电设备的要求是必须同时支持两种供电方式。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第5张图片-深圳监控安装

三、独立式视频监控电源适配器供电

干货!学安装视频监控这几个布线方式你一定要了解清楚-第6张图片-深圳监控安装

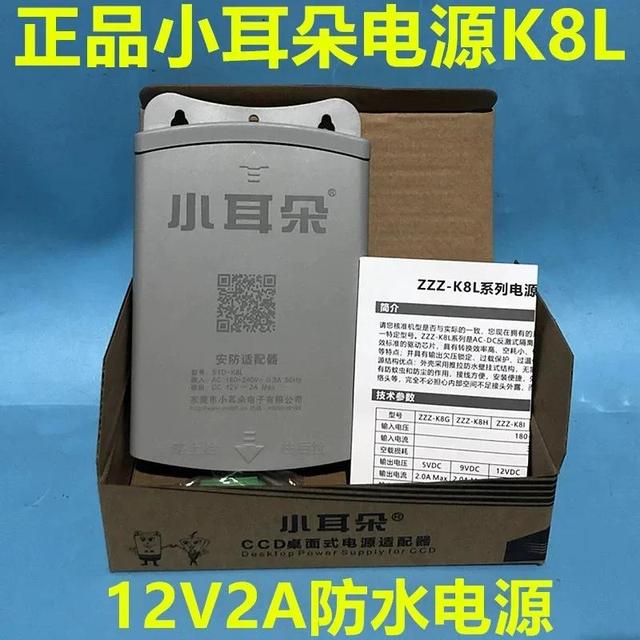

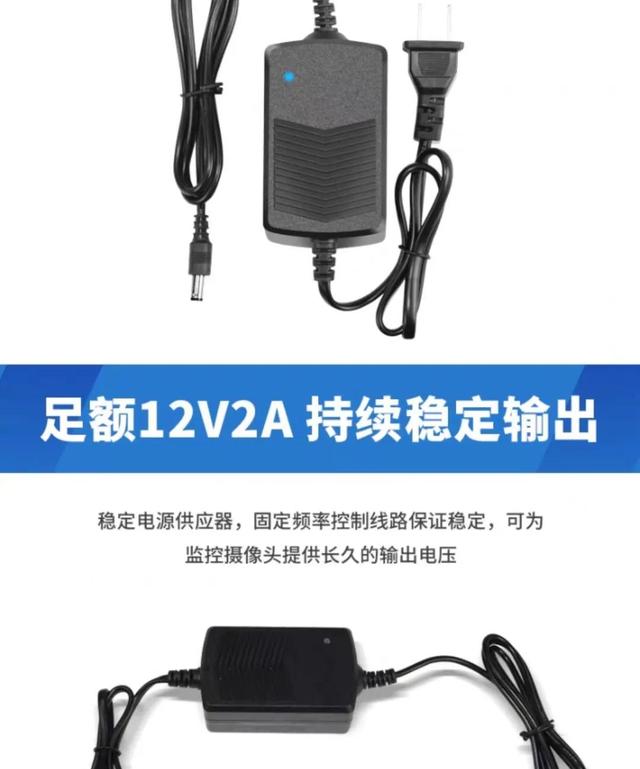

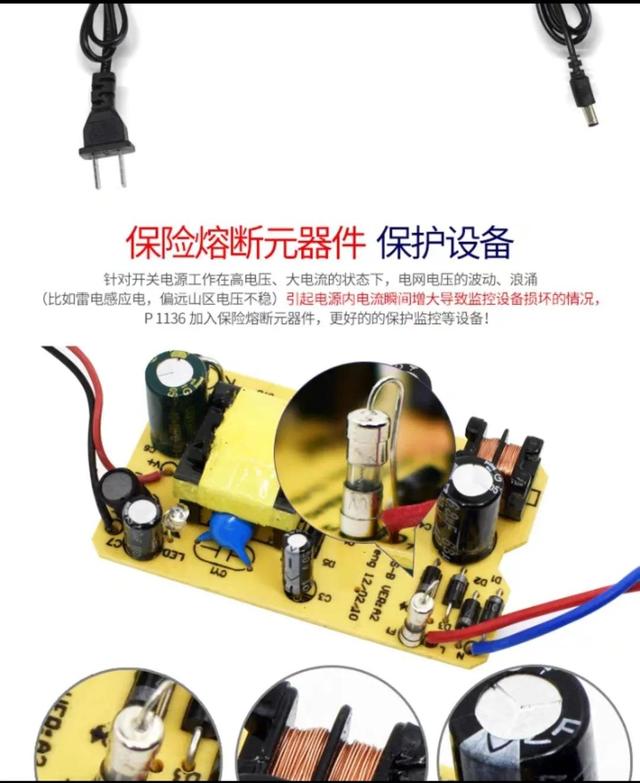

采用最原始的监控12V电源适配器室内/室外防水供电,这个大家都知道,就此不作详解,大家可以看看里面的参数。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第7张图片-深圳监控安装

四、网线布线

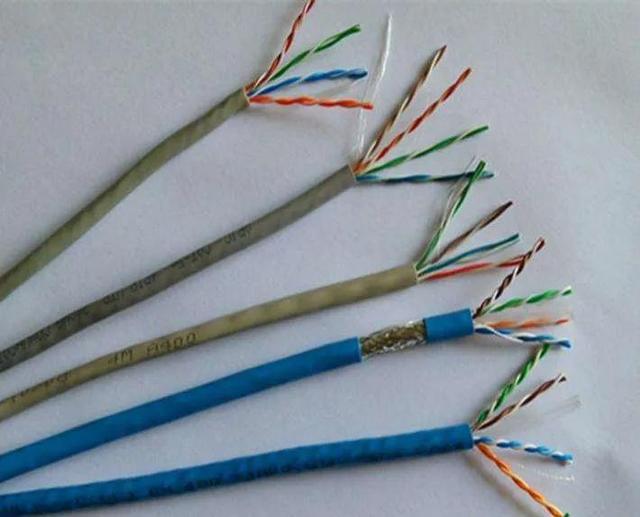

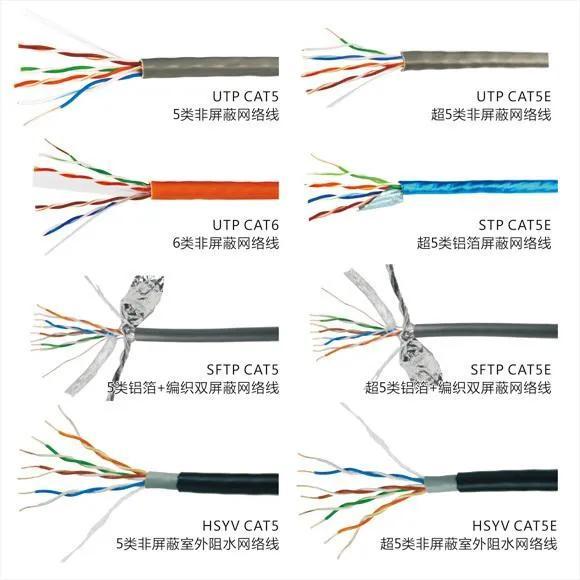

按电气性能划分的话,常用的网线主要包括超五类、六类和超六类。类型数字越大,版本越新、技术越先进、带宽也越宽。

推荐使用用于运行100M/1000Mbps以太网的非屏蔽超5类/6类双绞线。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第8张图片-深圳监控安装

对于干扰性特别强的环境,如电厂、变电站、大型电子设备、电磁炉、微波炉等地方就需要选择屏蔽网线。如果是电梯布线,就需要选择带钢丝的电梯专用网线。

Tips

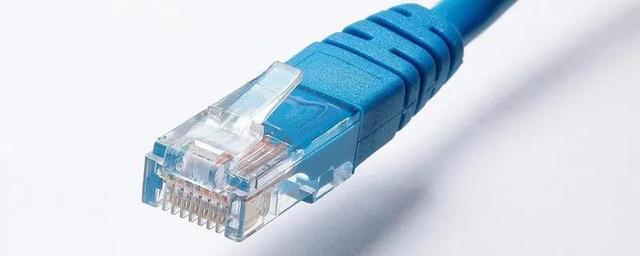

1.要达到千兆网络,网线,水晶头,交换设备等均需满足千兆标准。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第9张图片-深圳监控安装

2.网线传输距离不能超过100米,否则会导致数据丢包,视频信号时断时续,甚至无法正常连接。超过100 米可用交换机连接加长,每段线路中交换机的数量不多于三个。如果安装环境复杂,存在干扰源就需要使用带屏蔽的网线。

3.超六类网线与超五类网线区别

标识不同:超五类网线的标识就是CAT 5E,超六类网线的标识是CAT 6A;||内部结构不同:超六类网线中间有“十字骨架”隔离,超五类网线没有;||传输速度区别:超五类网线的传输速度,最大可达千兆(1000Mbps);超六类网线的传输速度,最大可达万兆(10000Mbps)。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第10张图片-深圳监控安装

外观不同:在网线绝缘皮上,都会有一串黑色的英文。超五类网线,会有CAT 5e的字样;超六类网线,写着CAT 6e。

价格:超六类网线每米单价要高于超五类网线

五、光纤布线方式

传输距离太远,需要采用光纤传输方式。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第11张图片-深圳监控安装

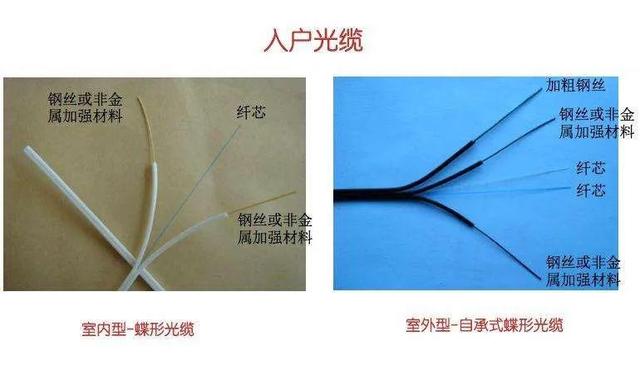

光纤以光脉冲的形式来传输信号,因此材质也以玻璃或有机玻璃为主。它由纤维芯、包层和保护套组成。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第12张图片-深圳监控安装

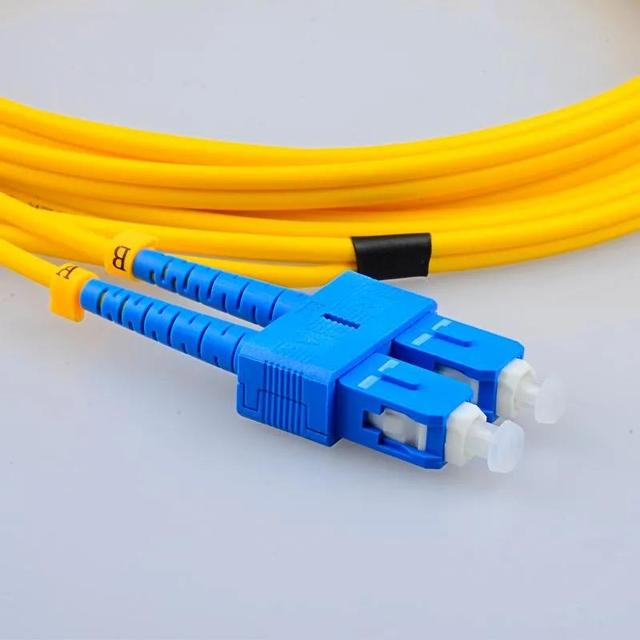

光纤分为单模光纤和多模光纤。监控中多采用单模光纤,配合光电转换器实现信号的传输,最远传输距离可达几十公里,而且传输效果稳定,布线方便。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第13张图片-深圳监控安装

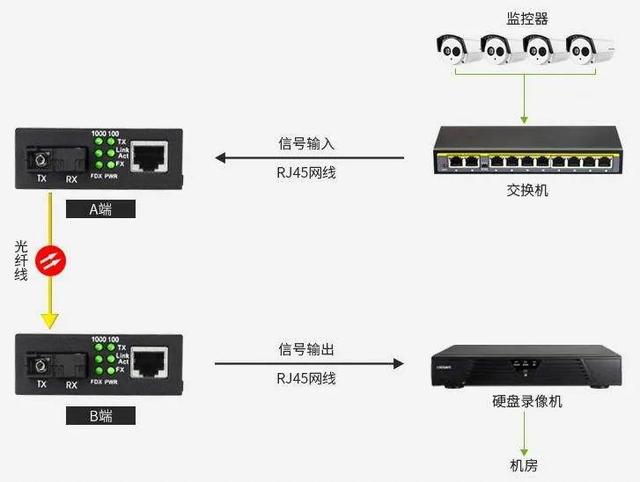

接线方法

六、布线技巧

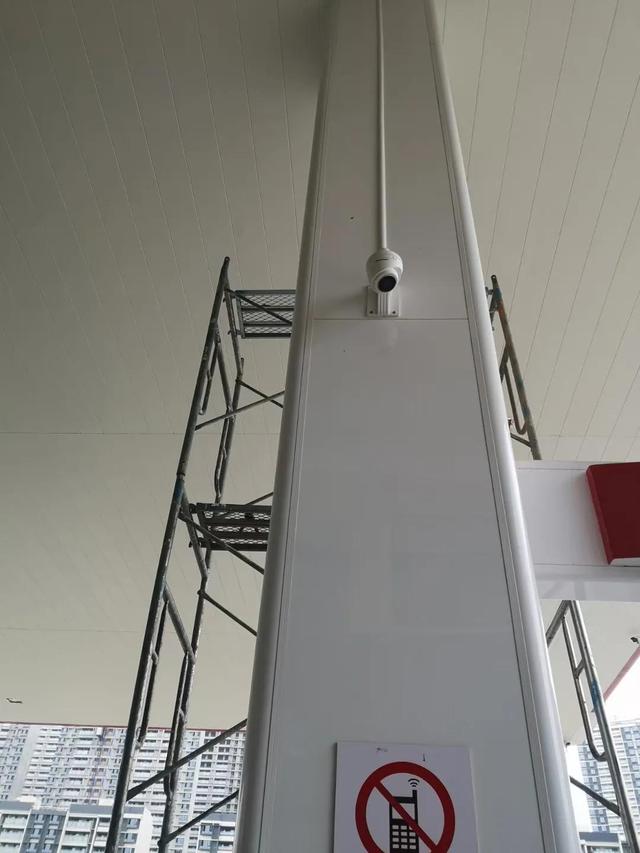

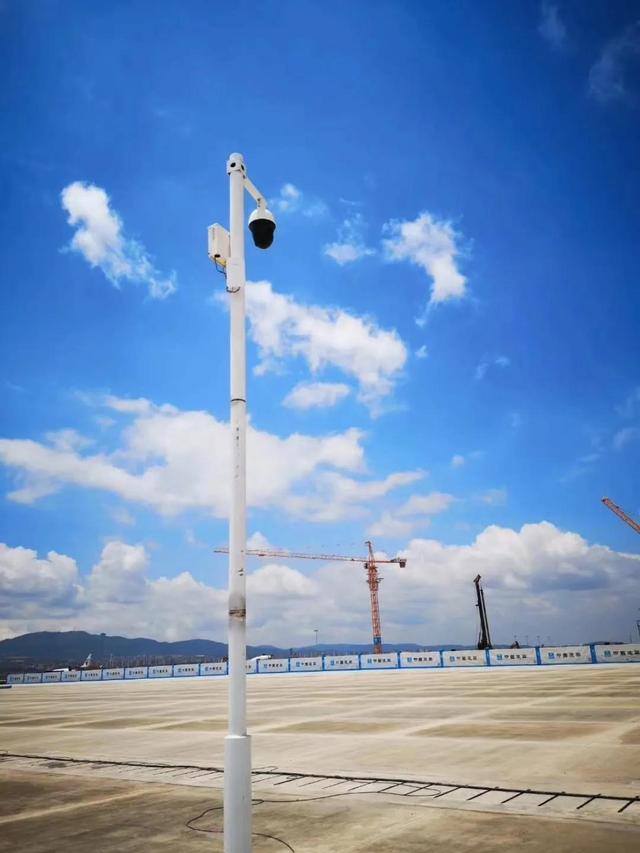

1.室外布线可采用架空或地埋的方式,无论是架空或地埋,都要使用穿线管,便于保护线材,也可以使工程项目更加美观。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第14张图片-深圳监控安装

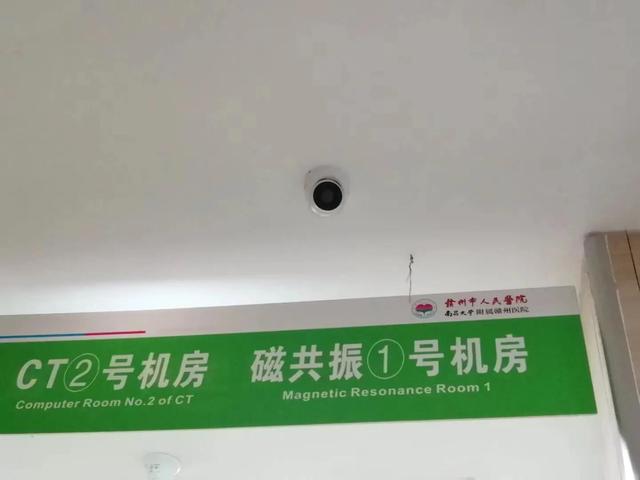

2.室内布线

室内布线可采用桥架或线槽,特殊场合需采用镀锌钢管,防爆软管等。天花板、吊顶部位走线可用金属软管或者使用具有阻燃材质的PVC管套管。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第15张图片-深圳监控安装

▲Tips

线管线槽的标准的选择可依据线管内所穿导线的总面积(含外皮),不超越管子内孔截面面积的70%的极限进行选配。

干货!学安装视频监控这几个布线方式你一定要了解清楚-第16张图片-深圳监控安装

(一般家用监控视频选择16Ф或20Ф的线管即可)
