E拆解：无线网络摄像机，创米小白N4结构简单，还有这些国产芯片

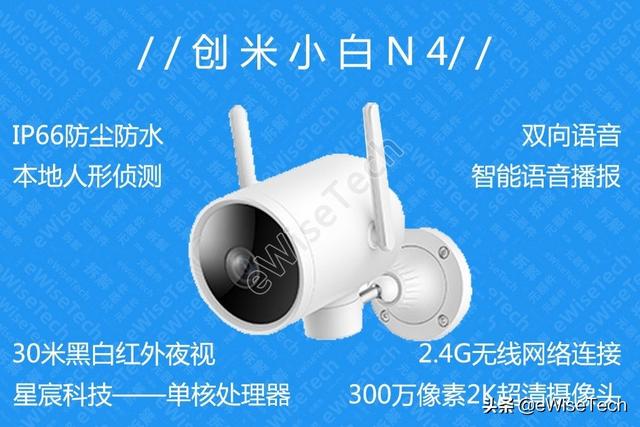

eWiseTech入手过很多款智能摄像头，这一次，我们的目标对准了创米小白摄像机，户外云台版N4。支持IP66防尘防水，还带有双天线。所以小E这一次就要打开这款网络摄像头看看了。

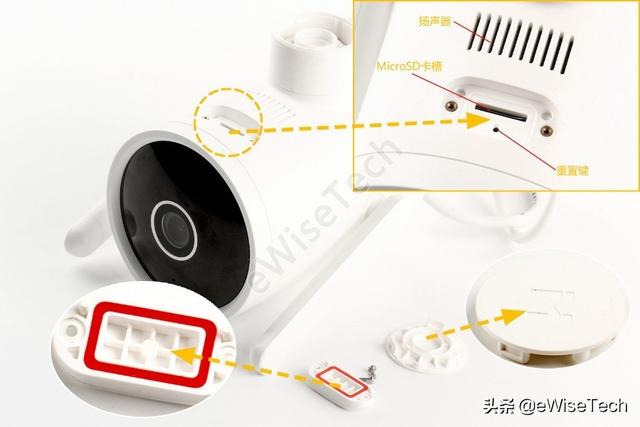

拆解步骤创米小白N4采用水平旋转云台设计，云台底盖与云台之间用卡扣固定，底盖表面有米家LOGO标志。摄像机底部有MicroSD卡槽，卡槽配有保护盖，保护盖内侧有红色防水硅胶圈，保护盖用2颗螺丝固定。

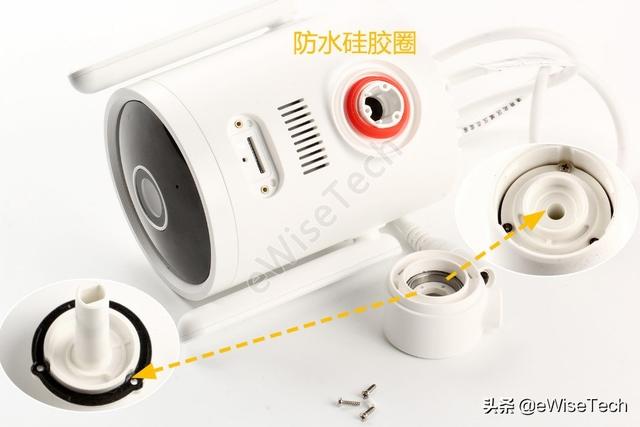

云台电机轴承支撑底座用3颗螺丝固定，支撑底座上有黑色防水泡棉。云台座与主机身之间同样有3颗固定螺丝，,模块间使用了防水硅胶圈。

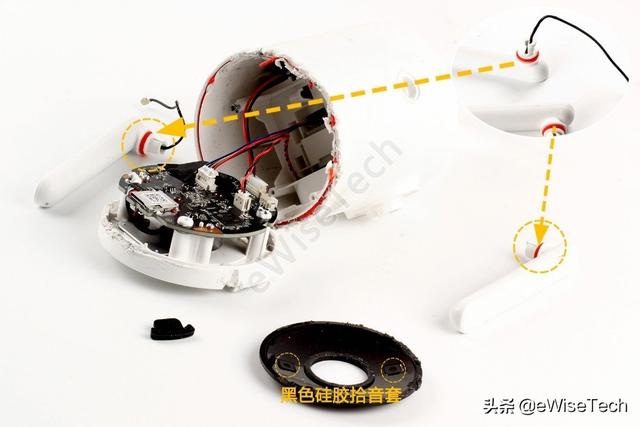

创米N4主机从摄像机前端拆起，黑色的前盖使用卡扣和黑色泡棉胶固定。顶部麦克风位置有黑色硅胶拾音套。两侧的双外置Wi-Fi天线设计， 2根天线中只有1根与主板连接，天线与主机身外壳接缝处有红色防水硅胶圈。

虽然外观是双外置天线设计，但是其中只有1根有效，采用PCB天线技术，通过同轴线连接主板，另一根为空置假天线。

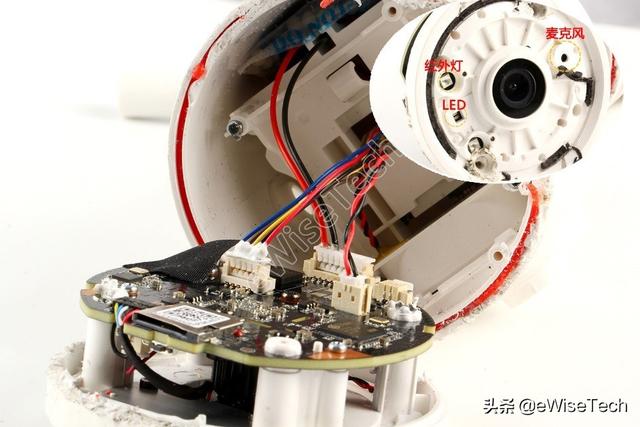

前壳与机身外壳间使用卡扣方式固定，并用4颗螺丝与机身内部支撑架固定，接缝处有红色防水硅胶圈。主板固定在前壳上，主板与机身内部组件用接口连接。由于螺丝产生滑丝，所以最终只能用破拆方式打开前盖。

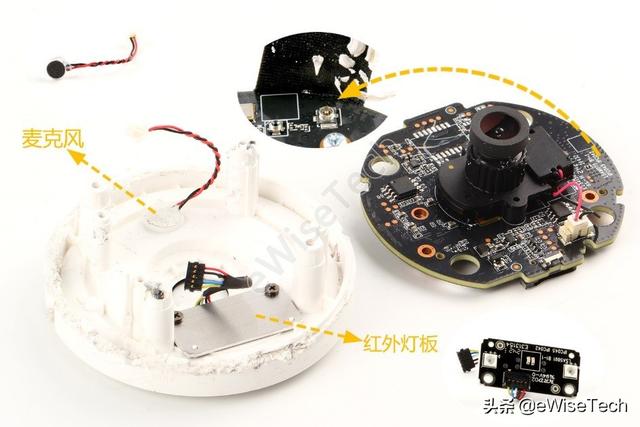

主板通过2颗螺丝固定在前壳背面。断开黑白2个连接器取下主板，前壳上还剩下一个用白胶固定的驻极体麦克风，麦克风正面有一层泡棉材料。一个红外LED灯板由2颗螺丝固定。灯板正中间是两颗电源指示LED灯珠，用来指示显示摄像机电源通电状态和网络连接状态。主板背面有一小块黑色胶布覆盖RF同轴线接口。

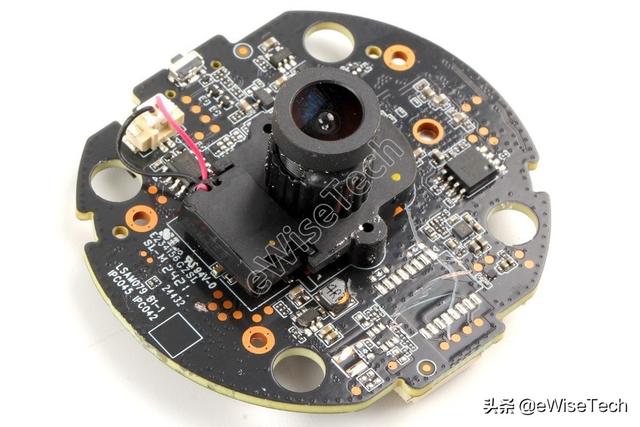

摄像机镜头马达驱动模块用2颗螺丝固定在主板正面，与主板正中间的300万像素CMOS芯片之间，没有任何泡棉和粘胶等防尘防水措施，主板上也没有做防水处理。

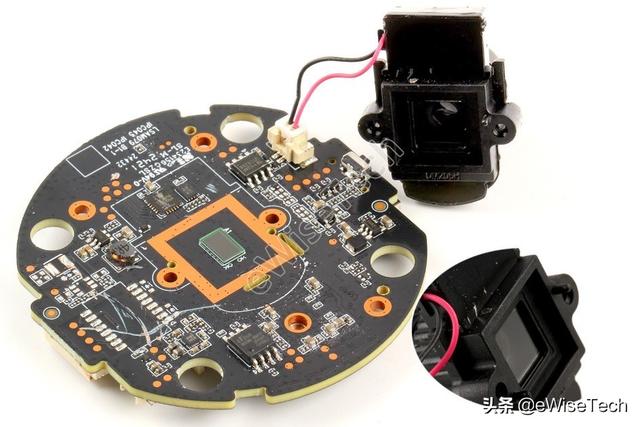

摄像头模组采用Sony IMX335 CMOS传感器，传感器尺寸1/2.8”焦距3.6毫米支持2K超高清视频采集。

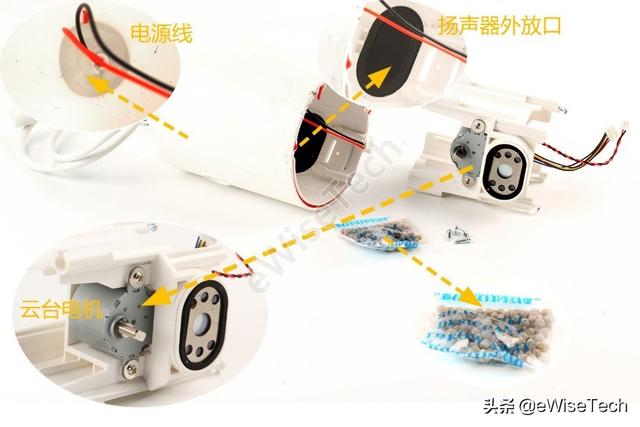

内支撑架用4颗螺丝固定在机身外壳内，另外机身内使用了一包干燥剂来机身内部防潮。云台电机用螺丝固定在内支撑架后方，支撑架前方为扬声器。机身内部电源线与外壳接缝处用防水胶固定，扬声器外放口有防水橡胶保护。

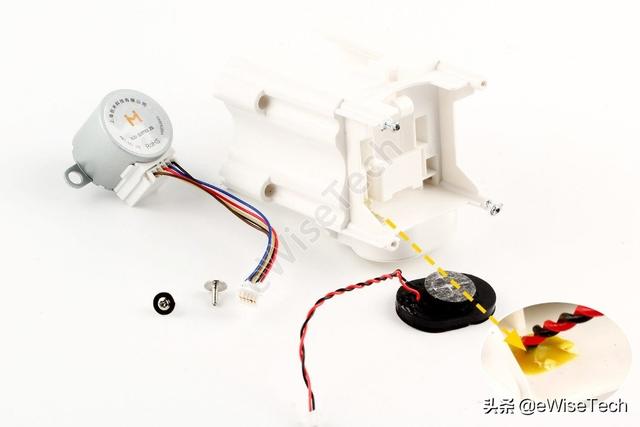

最后就是取下云台电机和扬声器，扬声器连接导线用黄色防水胶覆盖固定，扬声器主体用双面胶贴合固定，电机为DC12V供电驱动。

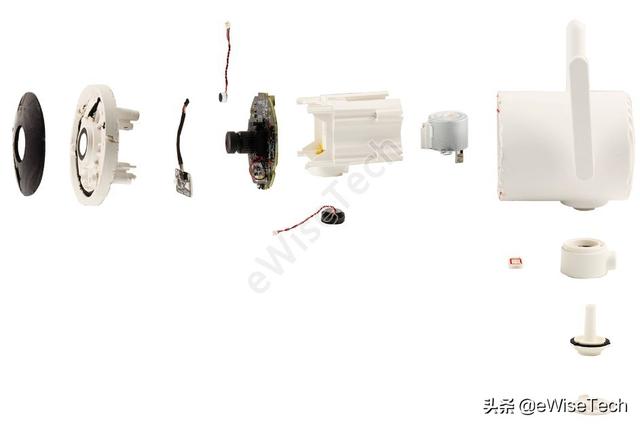

创米小白N4户外摄像机整机采用白色ABS塑料外壳，机身采用圆柱形一体成型设计。整机采用螺丝+卡扣方式组装，摄像机采用防水硅胶圈+防水泡棉+防水胶组成整机防水方案。摄像机采用外置天线设计，比内置天线设计，信号传输抗干扰更强、信号更稳定。

E分析创米N4的主控解决方案，采用的是星宸科技( SigmaStar )SSC333高集成度单核SOC，芯片基于ARM Cortex-A7架构，800MHz主频，集成图像处理器和音频解码器。

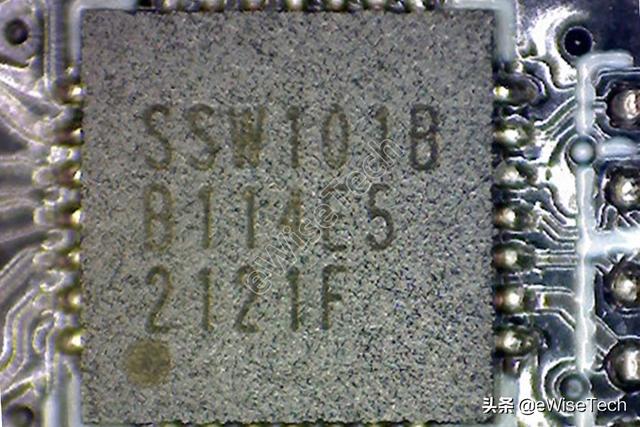

2.4G无线芯片同样来自星宸科技( SigmaStar )，型号SSW101B, 该芯片是一种为视频传输设计的高度集成Wi-Fi单片机，支持IEEE802.11b、802.11g和802.11n的所有数据速率。

创米N4米家第二代安全芯片国内版本，信号MJA1-HC1W。

除了这些芯片，我们再来看看在主板上还有哪些芯片吧。

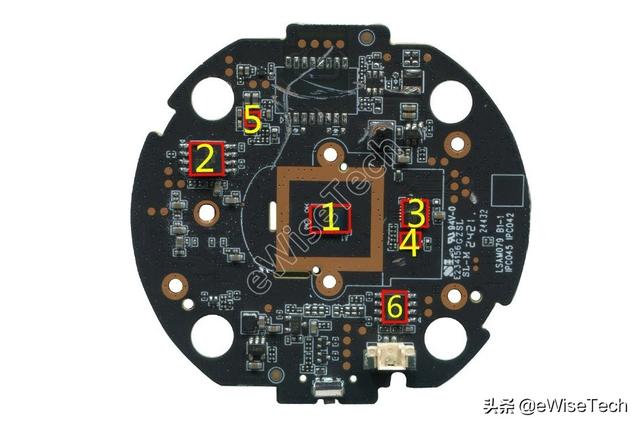

主板正面主要IC（下图）:

SONY-imx335-cmos传感器Eon Silicon Solution Inc-16MB SPI FlashYW -电源管理MJA1-米家第二代安全芯片国内版Awinic-音频功放YW-马达驱动主板背面主要IC（下图）:

Sigmastar -单核高集成SOCSigmastar-2.4G无线传输单片机总结信息N4户外摄像机采用国产主控+日本SONY CMOS传感器方案，处理器和无线网络芯片由厦门星宸科技提供，电源马达驱动由杭州友旺科技提供，上海艾为电子提供音频功放。摄像机通过APP可实现远程监控，双向语音通话、实时定时录像、声音报警、自定义语音等功能。（编：Judy）
