13个200万高清监控，传输到NVR，为什么监控画面卡顿？

很高兴为您解答！

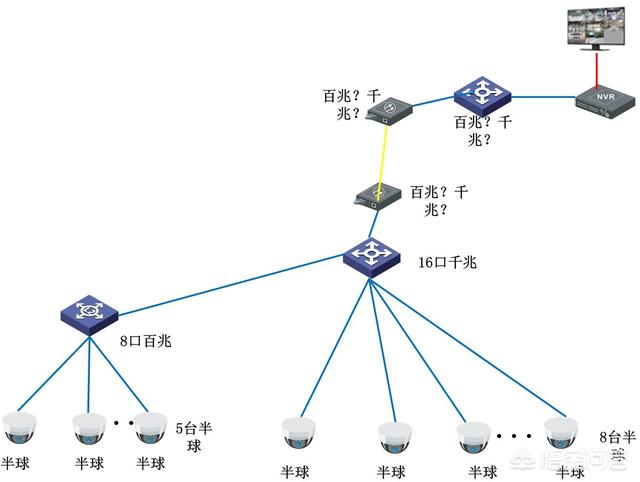

我是做智能化弱电的，结合你提的问题，我画了一个拓扑，下面做一个简单的分享！

1、拓扑分析

我们先来算一下带宽吧，你没提摄像头是H.264还是H.265编码，我们先以H.264作为计算吧，H.264满足的话，H.265肯定也能满足。

①摄像头和交换机带宽

一台200w像素，H.264编码的码流在4M左右，子码流为0.5M左右；

IPC 200W=4.5M，5台=4.5X5=22.5M，可以得出8口百兆交换机完全够用；

IPC 200W=4.5M，8台=4.5X8=36M。可以得出接在16口千兆交换机也是完全够用；

从这里可以得出结论，摄像头到交换机这一级拓扑是没有问题的。

②光纤收发器带宽

因为题主没有说明是百兆光纤收发器还是千兆收发器，我们以百兆为例；

13台IPC=58.5M，这个带宽已经接近百兆光纤收发收发器的峰值带宽；

2、排查思路从理论上计算后我们基本上得出13台H.264编码的摄像头比较接近百兆光纤收发器的峰值带宽，但我现在不知道摄像头安装的位置，如果摄像头安装人流量比较大的区域，那个带宽就会略高于光纤收发器的峰值带宽，下面给出几种测试方法。

①先替换百兆收发器在看下NVR看预览或者回放是否正常；

②拔掉8口百口交换到16口千兆交换的连线，就是相当于断掉了5只半球的网线，看另外8只摄像头预览或回放是否正常；

③检查监控网络中是否还混杂着其他设备，比如电脑这种网络；

④检查局域网内有没冲突IP地址，必要时做个地址绑定；

⑤检查下NVR的通道配置是否合理；

综上所述，13台摄像头在经过光纤收发器传输到NVR中出现卡顿的问题，不确定光纤收发器是百兆还是千兆，摄像头的编码方式，监控的场景，从计算中可以看出，摄像头的带宽比较接近百兆光纤收发器的带宽，建议题主，把一些不明确的信息，同步上来，然后按照我的思路去排查一遍，基本上就可以解决故障问题了。
