监控摄像机画面不出图像该如何维修?

深圳监控安装 深圳监控维修 2103 0

很高兴为您解答!

我是做智能化弱电的,关于监控摄像头不出画面的问题,我来做个简单的分享。

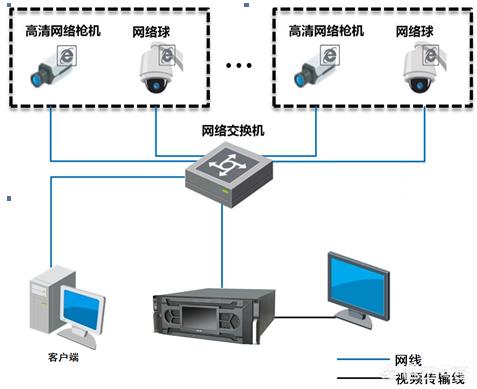

1、拓扑分析一个完整的视频监控系统主要是由前端摄像头,交换机,线缆,NVR,显示器等主要设备组成的。现在是摄像头在显示器上没有画面我们可以根据这个拓扑一步一步做出判断。

监控摄像机画面不出图像该如何维修?-第1张图片-深圳监控安装

2、思路分析①检查摄像头

拿一个工程宝,断开交换机接头,可以通过工程宝搜索到摄像头的IP,然后添加,看能否正常预览,若能正常预览证明摄像头是好的,我们进行下一步判断。

监控摄像机画面不出图像该如何维修?-第2张图片-深圳监控安装

②线缆及水晶头检查

用测线仪测试网线及水晶头,网线通,1-8路灯逐步显示,不通检查网线或水晶头;电源线或监控开关电源可以用万用表测试是否正常,不正常更换监控开关电源。

监控摄像机画面不出图像该如何维修?-第3张图片-深圳监控安装

③交换机检查

拿一台笔记本插在交换机上,ping摄像头IP地址是否通,若ping通证明摄像头和交换机都正常,ping不通检查交换机;

④NVR通道配置

登录NVR管理界面检查摄像头是否激活,或者添加方式,通道配置是否正常。

⑤显示器检查

显示器的故障很低,也很好检查,若显示器无画面,通过笔记本web登录摄像头管理界面,笔记本能正常预览画面,而显示器没有画面,可能是显示器问题。

综上所述,当项目现场出现摄像头无画面情况时,我们可以根据视频监控原理,从源头摄像头,交换机,线缆,开关电源,交换机配置,NVR通道配置,显示器等一步步检查,就一定能检查到原因,现在摄像头的故障率很低了,一般都是辅材,监控开关电源或者水晶头出现故障率高一些。

如果你觉得我的回答对你有帮助,请随手点赞,并关注,我会一直做智能化弱电行业的知识分享!
