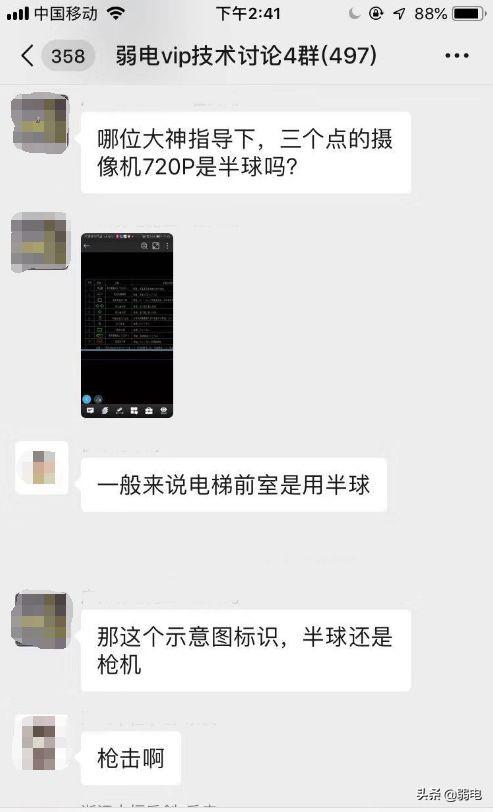

经常会收到一些朋友的提问,弱电图纸上图例表示的是什么意思?

弱电常用八大系统图例,看图纸再也不难了-第1张图片-深圳监控安装

对于很多对图纸不是很了解的弱电人来说,有些图标确实一时让人无法识别,所以本期我们总结了常用的八个系统的常用图例,一起来了解下。

一、公共广播一、公共广播

弱电常用八大系统图例,看图纸再也不难了-第2张图片-深圳监控安装

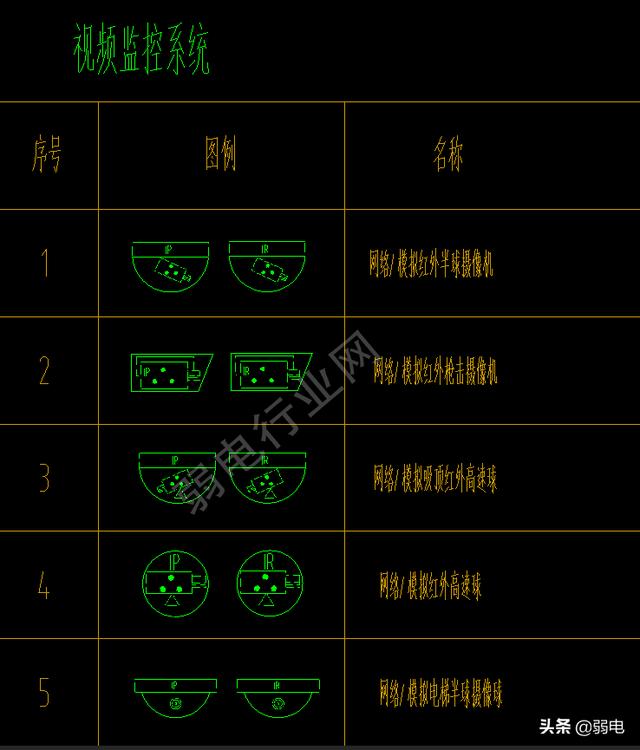

二、视频监控

弱电常用八大系统图例,看图纸再也不难了-第3张图片-深圳监控安装

弱电常用八大系统图例,看图纸再也不难了-第4张图片-深圳监控安装

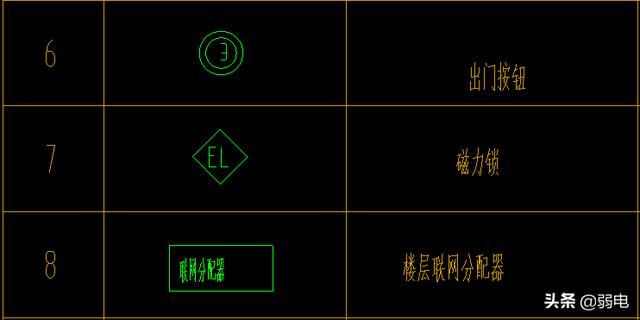

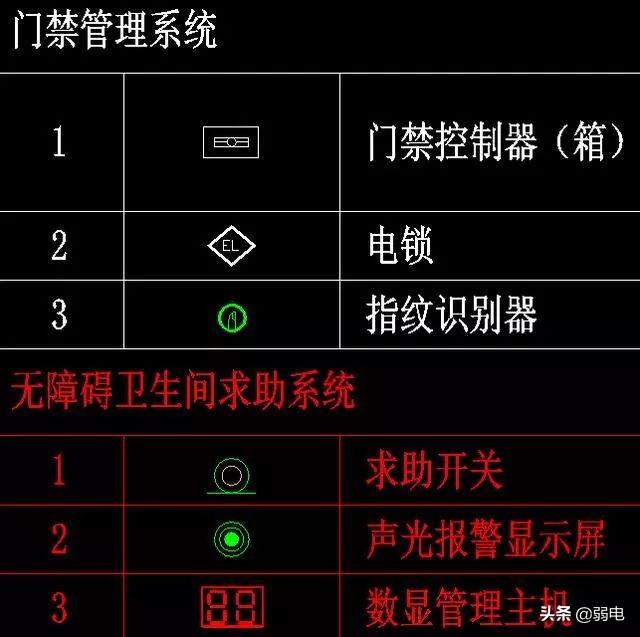

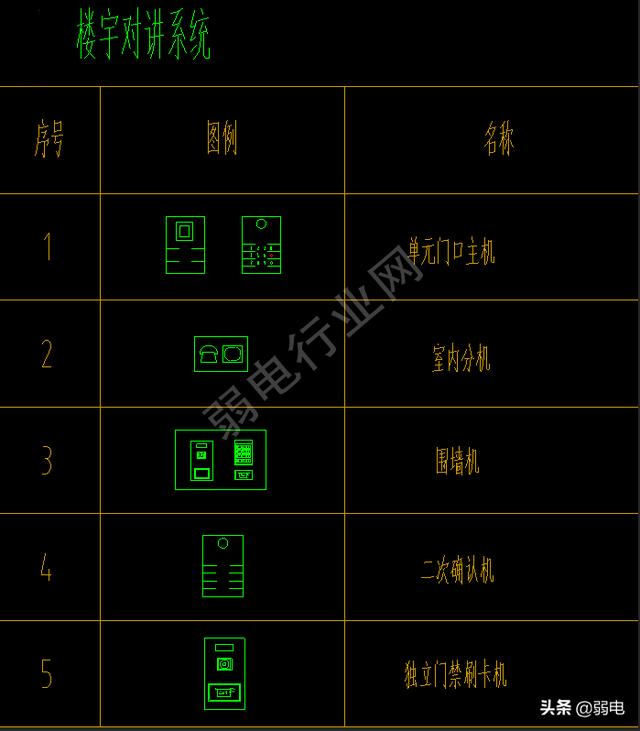

三、门禁管理

弱电常用八大系统图例,看图纸再也不难了-第5张图片-深圳监控安装

弱电常用八大系统图例,看图纸再也不难了-第6张图片-深圳监控安装

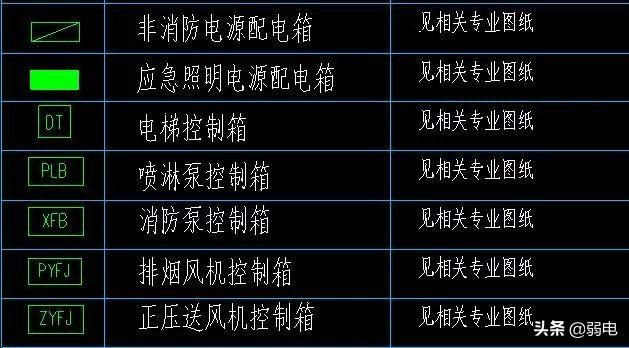

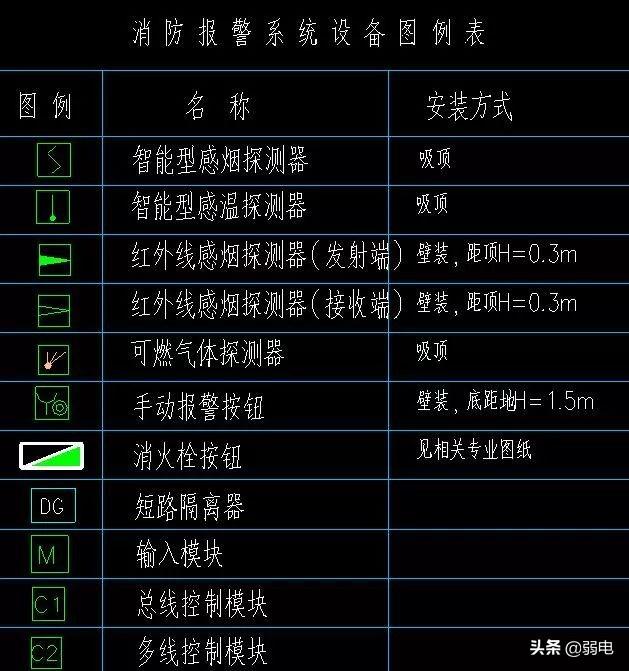

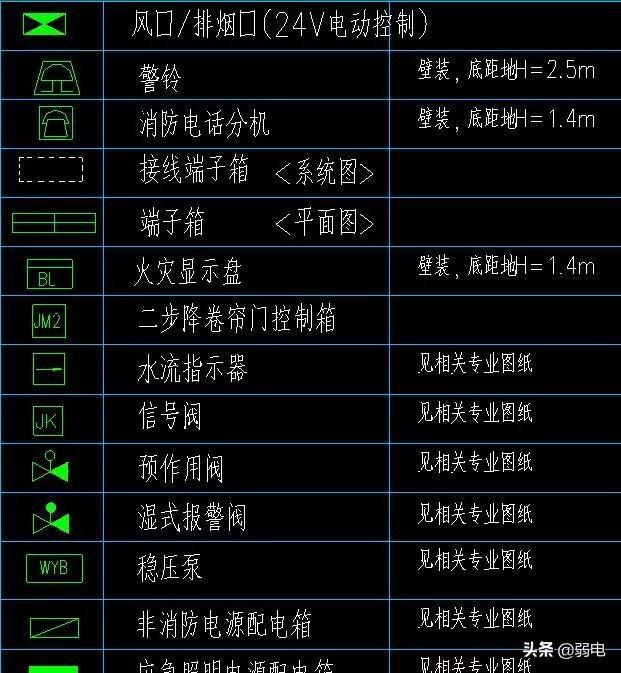

四、消防报警

弱电常用八大系统图例,看图纸再也不难了-第7张图片-深圳监控安装

弱电常用八大系统图例,看图纸再也不难了-第8张图片-深圳监控安装

弱电常用八大系统图例,看图纸再也不难了-第9张图片-深圳监控安装

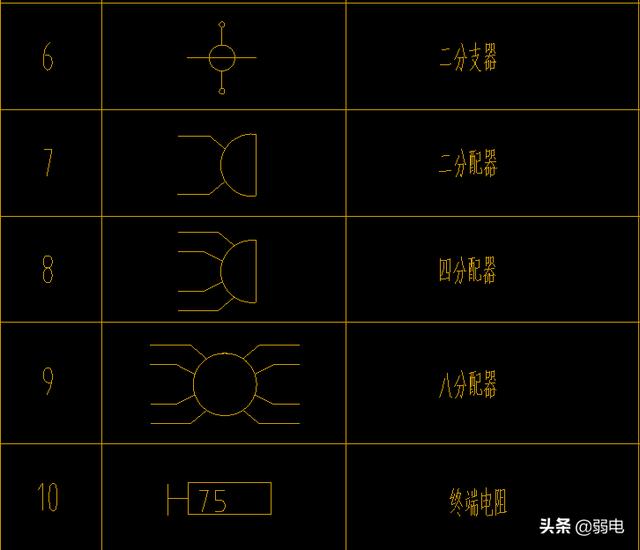

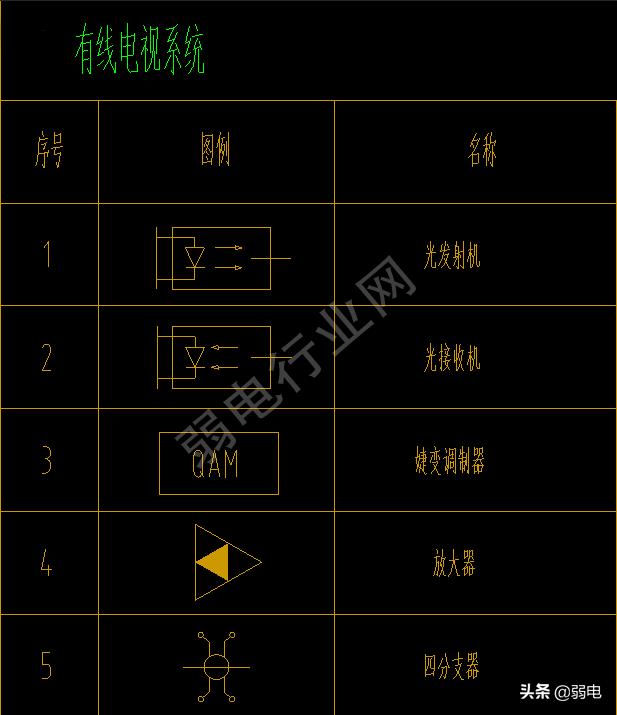

五、有线电视

弱电常用八大系统图例,看图纸再也不难了-第10张图片-深圳监控安装

弱电常用八大系统图例,看图纸再也不难了-第11张图片-深圳监控安装

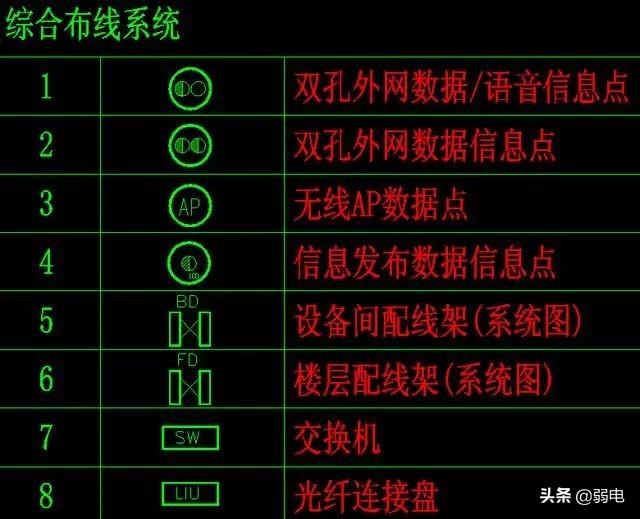

六、综合布线

弱电常用八大系统图例,看图纸再也不难了-第12张图片-深圳监控安装

弱电常用八大系统图例,看图纸再也不难了-第13张图片-深圳监控安装

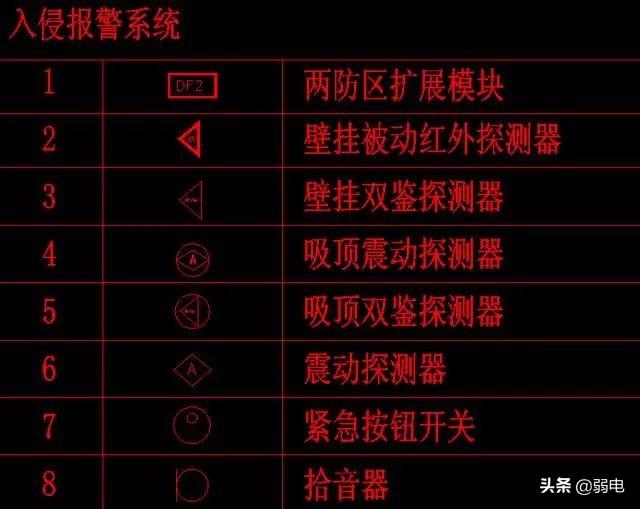

七、综合布线

弱电常用八大系统图例,看图纸再也不难了-第14张图片-深圳监控安装

弱电常用八大系统图例,看图纸再也不难了-第15张图片-深圳监控安装

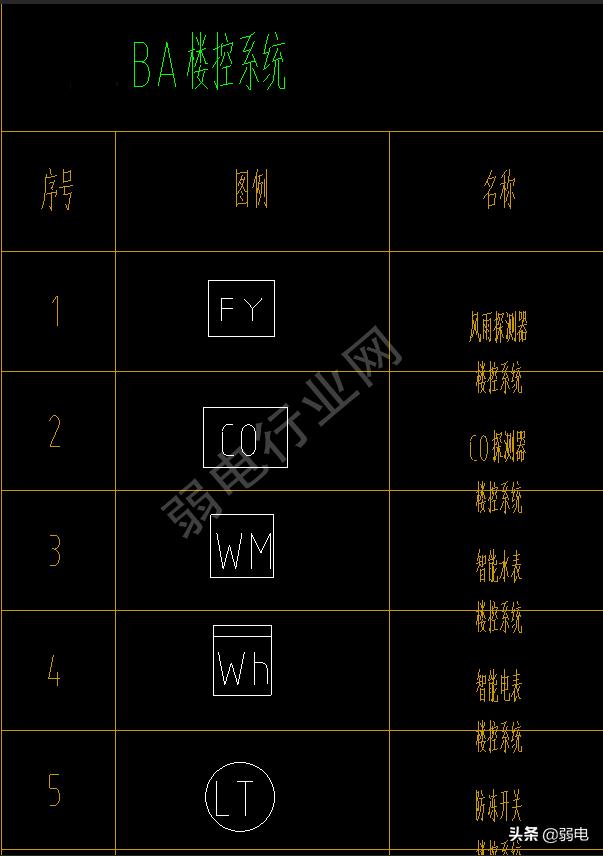

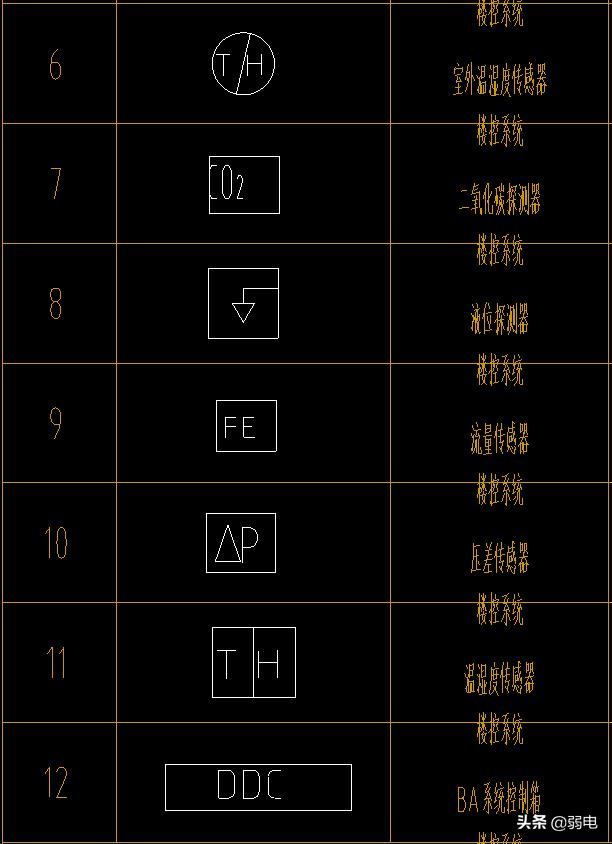

八、楼控系统一、公共广播

弱电常用八大系统图例,看图纸再也不难了-第16张图片-深圳监控安装

弱电常用八大系统图例,看图纸再也不难了-第17张图片-深圳监控安装

因为图例比较多,可能一时无法想起,建议收藏,遇到实际项目图纸可以查阅。
