前言最近有不少的朋友私信，说怎么样才能快速入门弱电行业了。其中一个朋友反复强调说，不会画CAD图，如何快速入门？其实这些都不是最重要的，弱电想要快速入门，可以先从会看弱电系统拓扑图开始！

正文看懂弱电系统拓扑，能帮助弱电新人快速的理解系统原理，很多时候，开始实施弱电项目的时候，我们会先要看项目方案书，然后找到系统架构图或者是系统拓扑图，看懂了系统拓扑图，我们也就大概知道了这个弱电项目中有多少个子系统组成以及系统的大概组成。下面将介绍弱电常用的各个子系统。

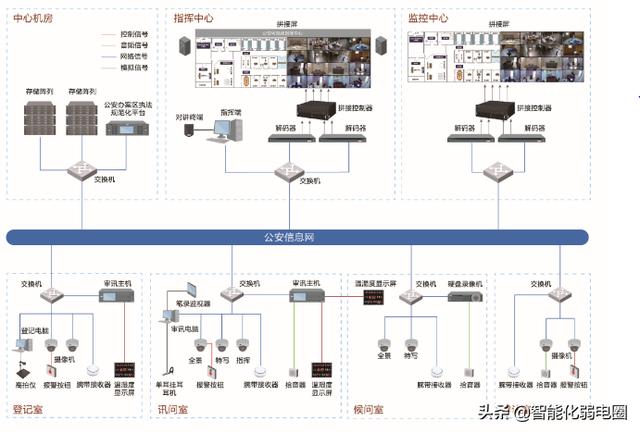

平安城市系统拓扑

1、视频监控系统

视频监控系统是智能化弱电常见的子系统，也是占比最大的一个子系统。视频监控系统主要是由前端摄像头，传输设备，存储设备、控制键盘、矩阵、大屏、控制电脑等几部分组成。

系统架构

从系统拓扑图可以先确定前端选用的是什么型号摄像头，比如球机，枪机，还是半球。

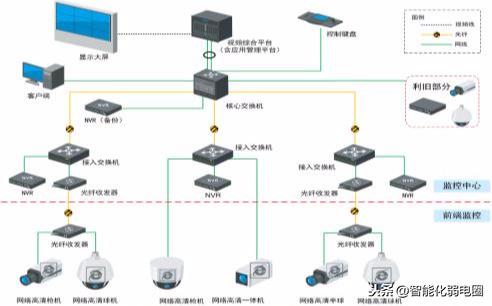

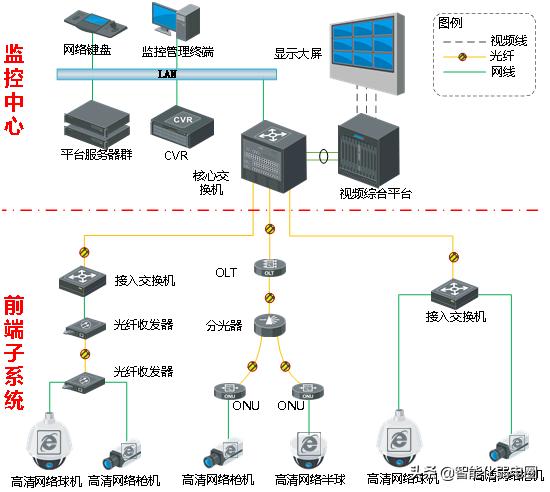

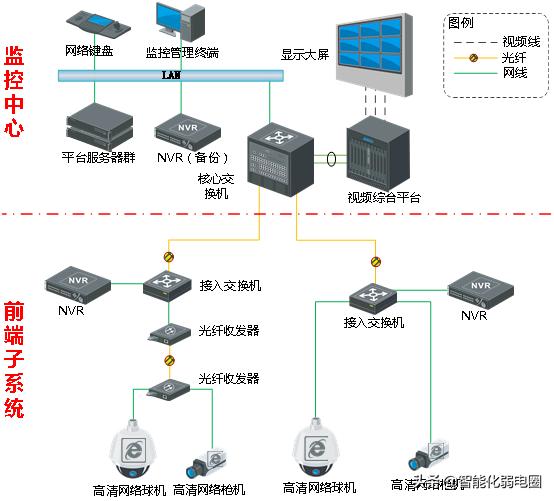

视频监控系统拓扑

接着看传输设备，怎么把数据传输过来的，是交换机还是光纤收发器。

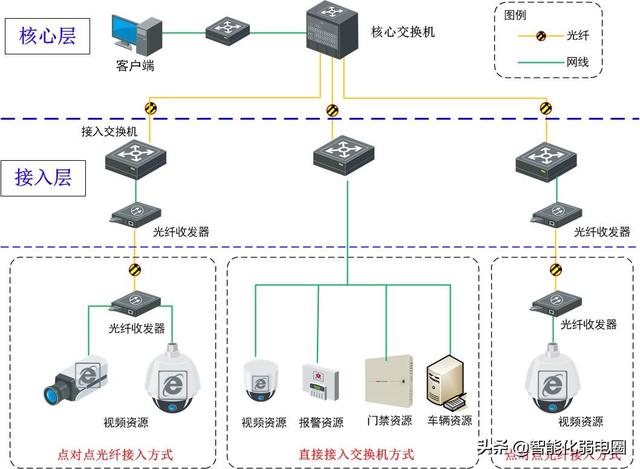

传输系统

在看机房的存储，是磁盘阵列还是NVR，最后看指挥中心大屏图像是怎么上墙的，是解码器还是矩阵，NVR，提取这些信息后，就大概能知道整个视频监控系统的情况。

NVR存储

CVR存储

2、综合布线系统

综合布线系统分为6大子系统分别是：工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、楼宇建筑群子系统。

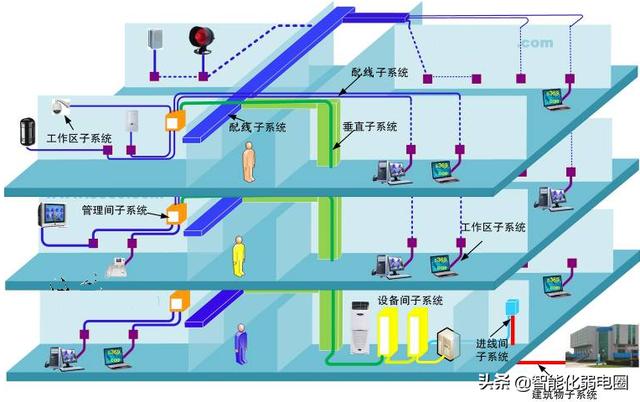

综合布线系统拓扑

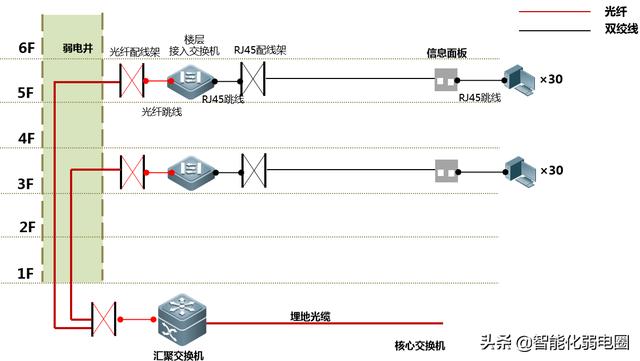

垂直干线子系统拓扑

3、门禁系统

门禁系统，主要包括门禁控制器、读卡器、锁、开门按钮、管理软件。现在很多小区、园区、校园等禁止外人进入的区域，都会使用门禁系统。

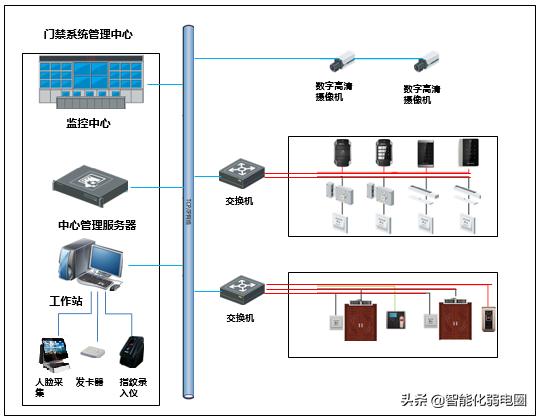

门禁一卡通系统

4、计算机网络

计算机网络是所有弱电网的基础，集成业务网、内外网、以及智能化专网。

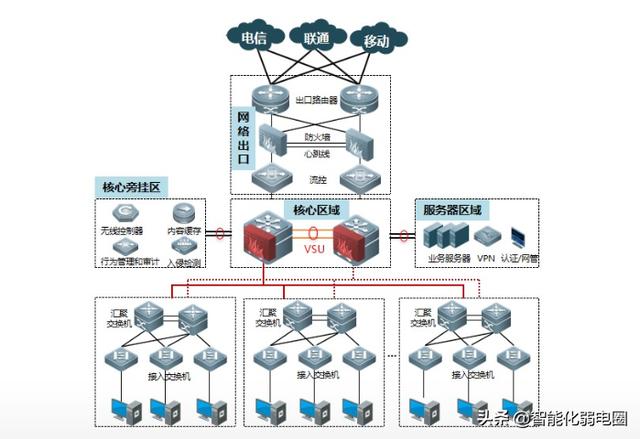

企业网络拓扑

园区网络拓扑-1

园区网拓扑-2

5、楼宇对讲

楼宇对讲系统在小区中，应用较多，主要是由室内机、门口机、围墙机、传输部分以及管理中心3大部分组成。

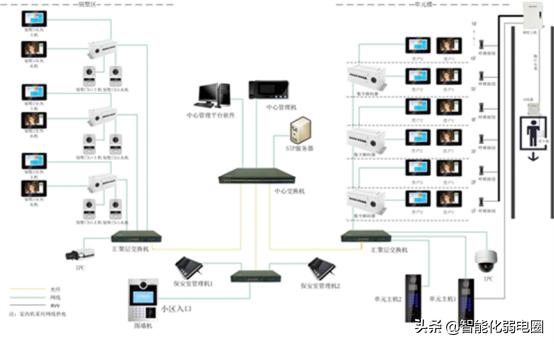

楼宇对讲

6、电梯层控

电梯层控系统在小区和企业园区应用较多。主要是由感应卡、感应读卡器、连动控制器、电梯楼层控制主机、管理工作站及系统管理软件等组成。

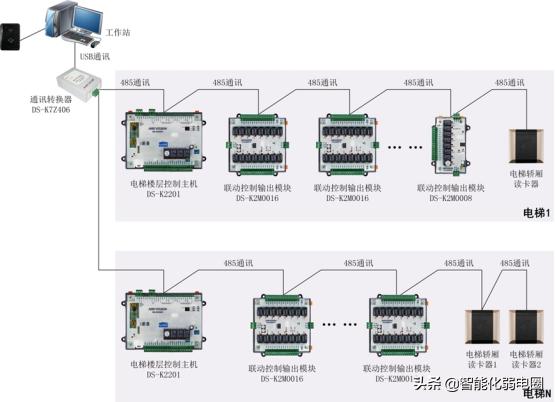

电梯层控系统

7、访客子系统

访客管理系统主要用于访客的信息登记、操作记录与权限管理。访客来访，需要对访客信息做登记处理。

访客子系统

8、人员出入口

人脸闸机系统部署在小区或者是园区的第一道防线，结合人脸识别技术，提前输入小区或者园区的人员人脸名单，有权限人员可以自由进出。

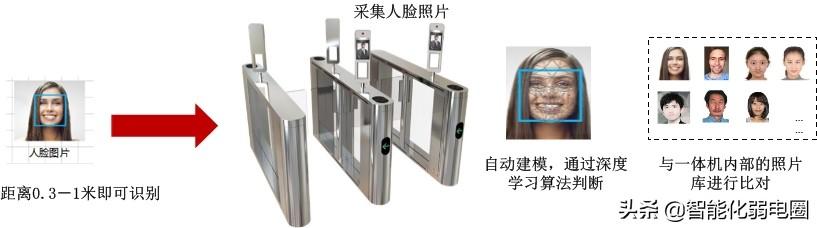

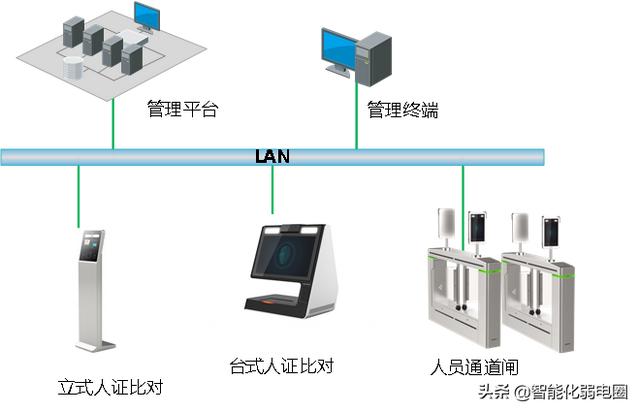

人脸闸机

9、入侵报警

入侵报警主要是由前端红外对射、防区模块、报警主机以及传输和管理平台组成，一般部署在园区或小区周界。现在周界安防系统主要有入侵报警、电子围栏、智能警戒摄像头3种方式。

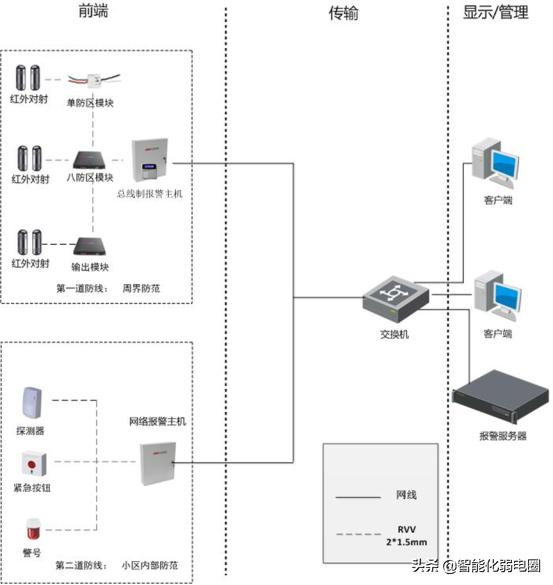

入侵报警系统

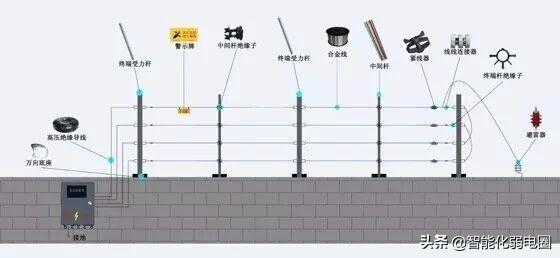

电子围栏

10、停车场管理

停车场管理主要分为车辆出入口管理和地下车库引导和反向寻车系统。

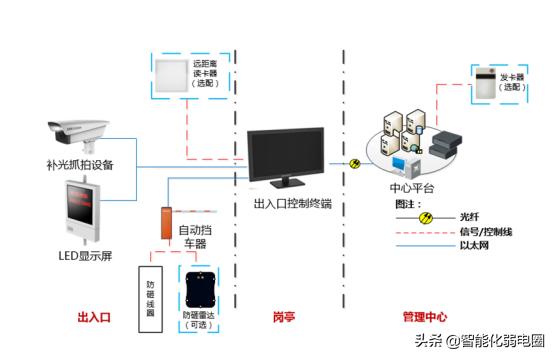

海康停车场出入口

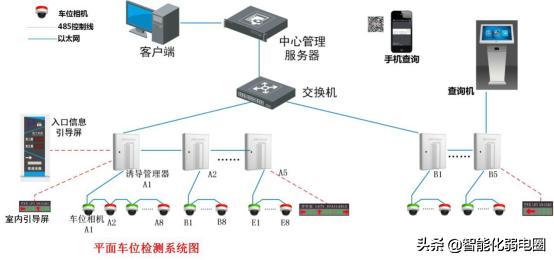

地下车库引导、反向寻车

11、指挥中心

指挥中心主要包括指挥中心信息网，IT基础设施以及指挥调度会商系统3部分内容。

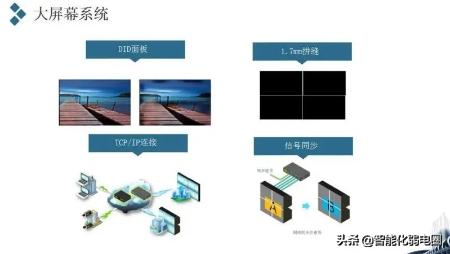

大屏幕拼接系统

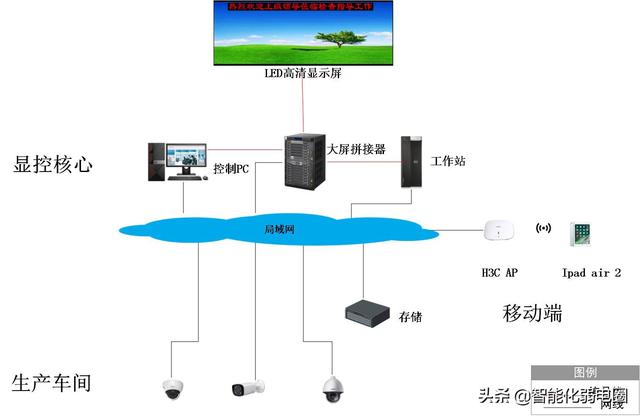

工厂指挥中心

指挥中心布局

12、机房工程

机房工程是智能化弱电最为复杂的系统，包括装饰装修、配电、防雷接地、空调、环境监控等内容。

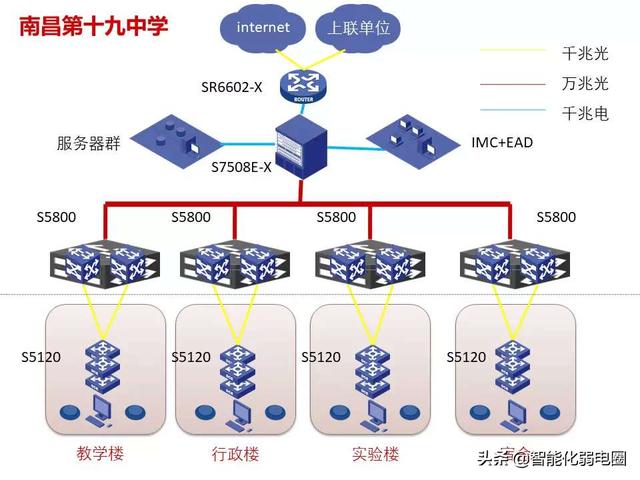

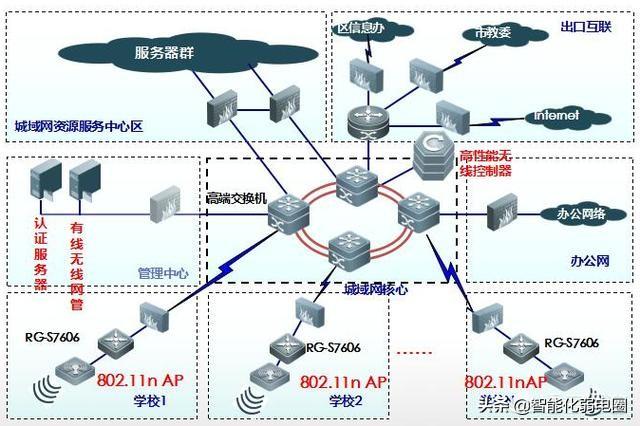

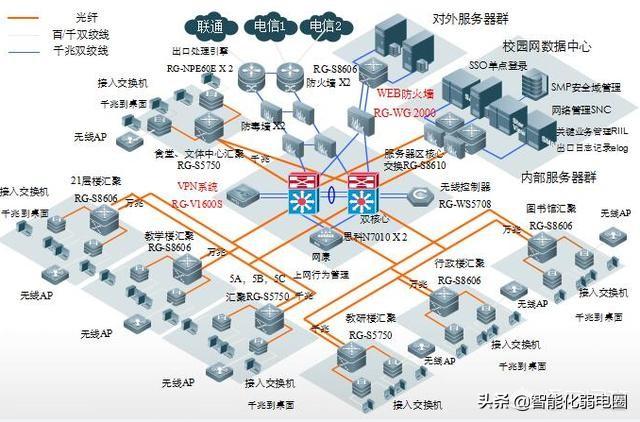

学校数据中心网络

13、重要场景系统拓扑

掌握了上面常用的12个弱电子系统的拓扑之后，还可以学习一些重要场景的系统拓扑图，比如小区、园区、工厂、酒店、交通等。

智慧交通

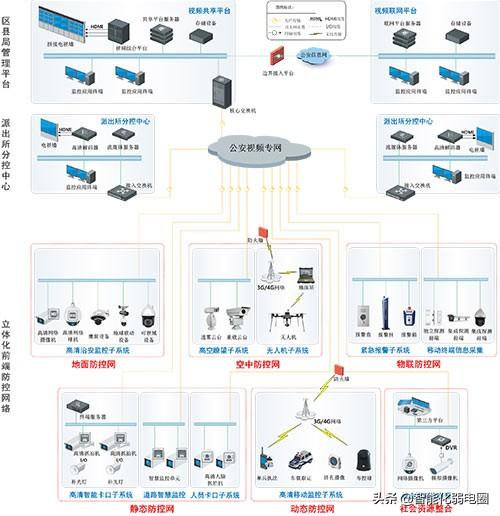

雪亮工程

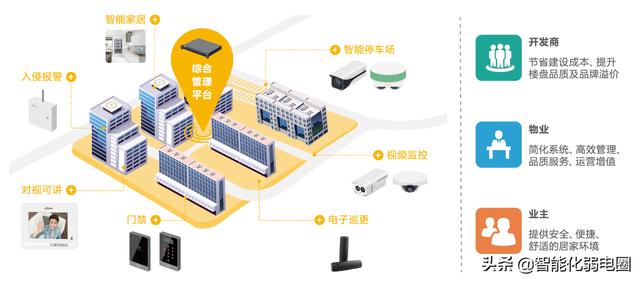

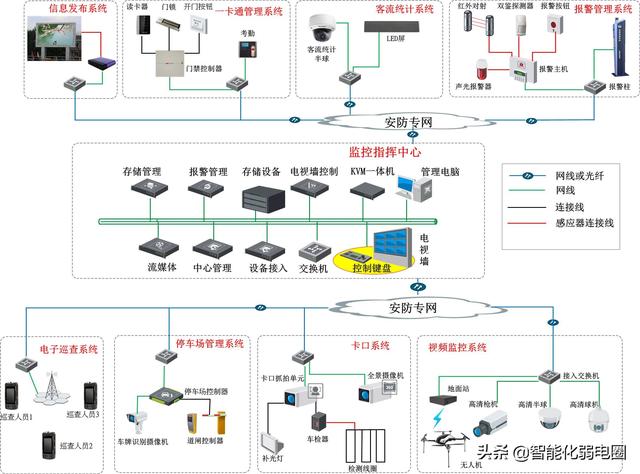

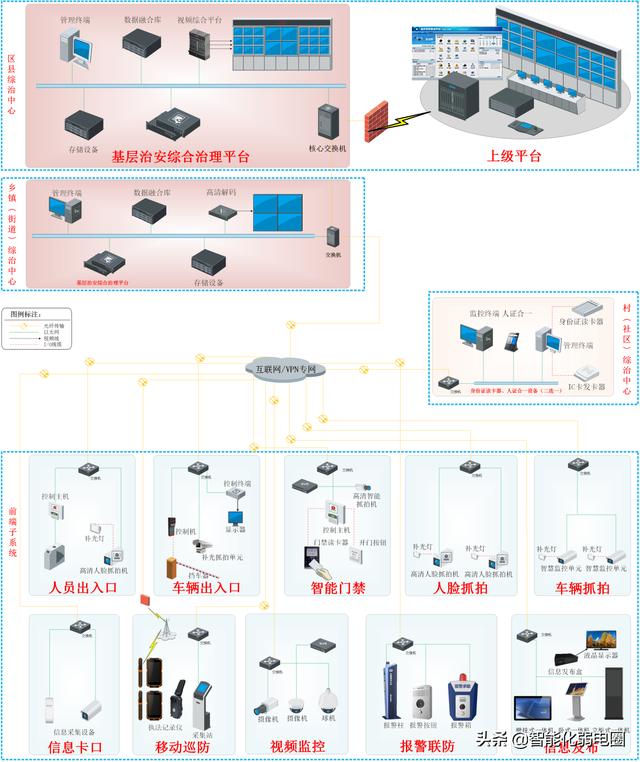

智慧社区

总结弱电新人想要快速入行，可以先从弱电系统拓扑图入手。会看系统拓扑图是每个弱电人必备的技能，除了会看，还要会设计弱电系统拓扑！
