建筑智能化弱电系统大全，入门必备资料

导读：智能化弱电系统的总体功能主要可以从以下几个方面来体现：保证大楼内的所有机电设备的正常运行；为大楼内人员提供人身、财产安全保障舒适；为大楼内部用户提供舒适、便捷的工作、生活环境。提供大楼内适宜的空气温度、相对湿度和空气洁净度等环境参数指标。保障水、电、冷、热等能源供应。提供优美的背景音乐和信息显示满足大楼内部各部门之间和与外部互通信息，实现信息资源共享的需要。大楼使用者能及时了解大楼内部信息，能及时得到物业服务；为大楼管理者提供物业管理手段。延长设备使用寿命；节省能源；节省人员；提高设备利用率。

建筑智能化弱电系统大全

本文主要内容：

综合布线系统计算机网络系统程控交换机系统闭路电视监控系统门禁考勤一卡通消费系统停车场管理系统防盗报警系统楼宇对讲系统访客系统巡更系统智能家居系统三表抄送系统寻呼对讲与专业对讲系统楼宇自控系统公共广播系统有线电视与卫星接收系统

弱电系统包括：

1

综合布线系统

综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

1) 简介

综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。

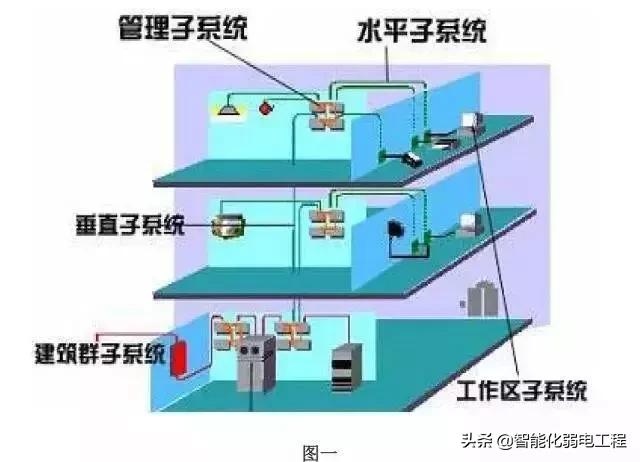

下图是综合布线的六个子系统系统图，见图一。

2) 综合布线优点

相对于以往的布线，综合布线 的特点可以概况为：

实用性：实施后,布线系统将能够适应现代和未来通信技术的发展，并且实现话音、数据通信等信号的统一传输。

灵活性：布线系统能满足各种应用的要求，即任一信息点能够连接不同类型的终端设备，如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图象监控设备等。

模块化：综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图象、网络和楼宇自动化设备，以方便使用、搬迁、更改、扩容和管理。

扩展性：综合布线系统是可扩充的，以便将来有更大的用途时,很容易将新设备扩充进去。

经济性：采用综合布线系统后可以使管理人员减少，同时，因为模块化的结构，工作难度大大降低了日后因更改或搬迁系统时的费用。

通用性：对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应，可以支持和容纳多种计算机网络的运行。

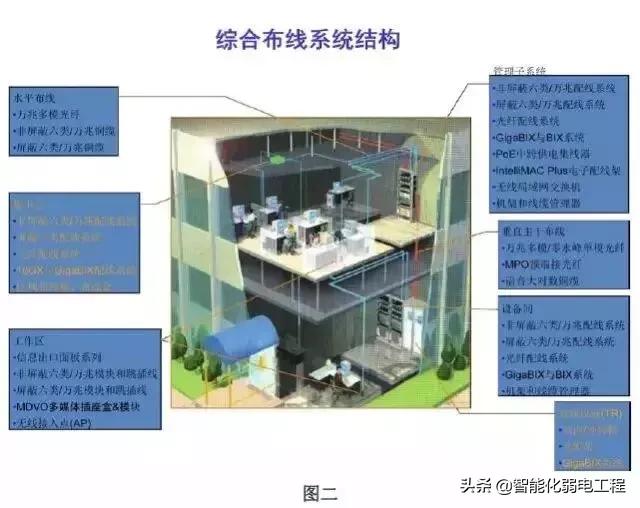

下图二是综合布线系统结构总图：

2

计算机网络系统

计算机网络，是指将地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路连接起来，在网络操作系统，网络管理软件及网络通信协议的管理和协调下，实现资源共享和信息传递的计算机系统。

1) 按广义定义

关于计算机网络的最简单定义是：一些相互连接的、以共享资源为目的的、自治的计算机的集合。

另外，从逻辑功能上看，计算机网络是以传输信息为基础目的，用通信线路将多个计算机连接起来的计算机系统的集合。一个计算机网络组成包括传输介质和通信设备。

从用户角度看，计算机网络是这样定义的：存在着一个能为用户自动管理的网络操作系统。有它调用完成用户所调用的资源，而整个网络像一个大的计算机系统一样，对用户是透明的。

一个比较通用的定义是：利用通信线路将地理上分散的、具有独立功能的计算机系统和通信设备按不同的形式连接起来，以功能完善的网络软件及协议实现资源共享和信息传递的系统。

从整体上来说计算机网络就是把分布在不同地理区域的计算机与专门的外部设备用通信线路互联成一个规模大、功能强的系统，从而使众多的计算机可以方便地互相传递信息，共享硬件、软件、数据信息等资源。简单来说，计算机网络就是由通信线路互相连接的许多自主工作的计算机构成的集合体。

2) 按连接定义

计算机网络就是通过线路互连起来的、资质的计算机集合，确切的说就是将分布在不同地理位置上的具有独立工作能力的计算机、终端及其附属设备用通信设备和通信线路连接起来，并配置网络软件，以实现计算机资源共享的系统。

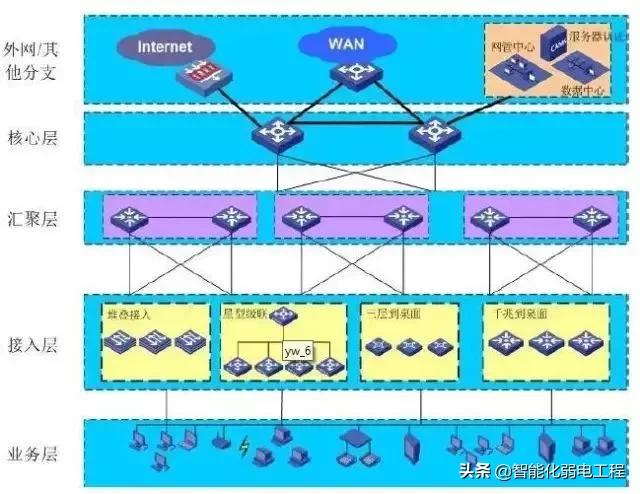

下图是计算机网络拓扑结构图：

3

程控交换机系统

电话交换机是一种特殊用途的用户交换机，它有若干电话机共用外线，适用于机关、团体、中小企业等单位，也可以用于住宅和秘书电话。集团电话交换机不需要专职的话务员和维护人员，每部都可以通过指示灯了解整个系统的工作情况。当外线呼入时，可由任意一部话机应答，并可以转给所需的被叫。

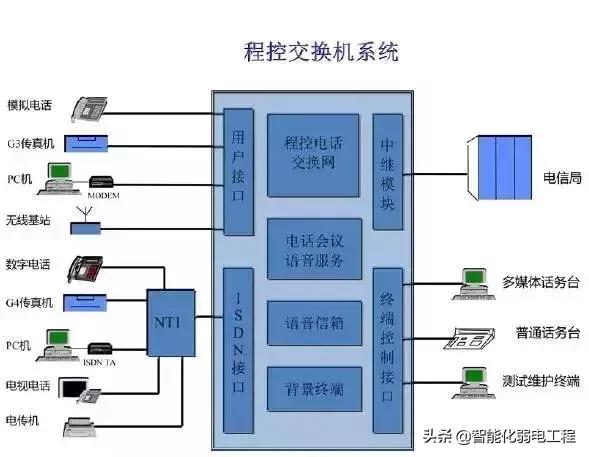

下图是程控交换机系统图：

4

闭路电视监控系统

闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，可以把被监视场所的情况一目了然。同时，电视监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。

闭路监控系统能在人们无法直接观察的场合，却能实时、形象、真实地反映

被监视控制对象的画面，并已成为人们在现代化管理中监控的一种极为有效的观察工具。由于它具有只需一人在控制中心操作就可观察许多区域，甚至远距离区域的独特功能，被认为是保安工作之必须手段。

闭路电视监控系统（CCTV）能提供某些重要区域近距离的观察、监视和控制。系统符合国家有关技术规范。一般在系统应设置电视摄像机，以实现全方位监控。系统的主要设备应配置电视监视器、时滞录像机和画面处理器等，使用户能调看任意一个画面和遥控操作任意一台有遥控功能摄像机的云台和变焦功能。

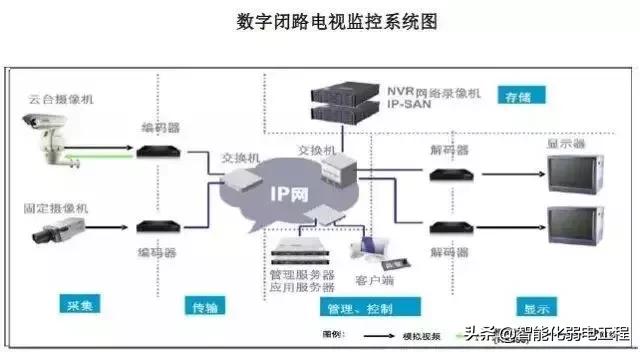

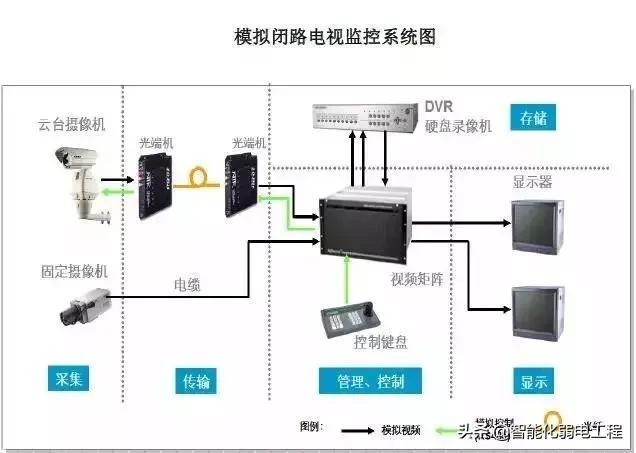

下图是CCTV监控系统示意图：

5

门禁考勤一卡通消费系统（包括出入口控制系统）

门禁，顾名思义，门是受到管制的，是不能随便进出的，必须授予一定的条件才能进出。这个条件是由计算机技术、微电子技术、智能卡技术、网络通讯等多种科学手段组成。门禁系统是智能化的高科技产品，它不是简单意义的开门关门控制工具，而是一种多功能、高水平、高档次的管理系统。它对企事业单位的生产工作秩序能进行有效管理，是安全防范系统中极其重要的一环。因此，它是进行科学管理的重要工具之一，能有效促使企事业单位提高现代管理水平。

随着科技有不断进步，人力资源支配也越来越精细，做为一家优秀的企业，就必须拥有一流的人才、完善的管理制度及先进的办公设备。

人事考勤是由软件和硬件实现的，是专门为企业管理而设计，充分使用软件能有效地节约人力资源及大幅度地提高工作效率。其功能是对企业员工进行档案管理以及出勤统计，以代替传统低效的人工考勤方法。

其优势为：系统采用电子卡片（感应卡）寿命长，无须每月回收、更换；其

次员工打卡登记时只须在电子钟前快速晃过即可达到目的，效率高；最后月底统计时亦无须人工处理，系统软件会为你计算所有的结果并打印出报表。

每月厂内工作人员根据自己的排班表上班打卡。管理中心可在数据库中实时查询人员打卡情况。月底根据员工打卡上下班信息进行统计、查询并安排下个月度的考勤表。

消费系统一直以来都采用人工收费的方式，费时且无法避免人为的错误和人为作弊的问题，且社会商业的发展直接使用现金交易对客户来讲极不安全且携带又不方便，信用卡的出现替换货币交易，已受广大客户欢迎。本公司采用的智能消费系统正是根据客户要求，采用IC卡消费，消费终端直接进行交易扣除且采用电脑集中管理，避免了人为的错误和人为作弊的问题且解决了了携带现金的问题。

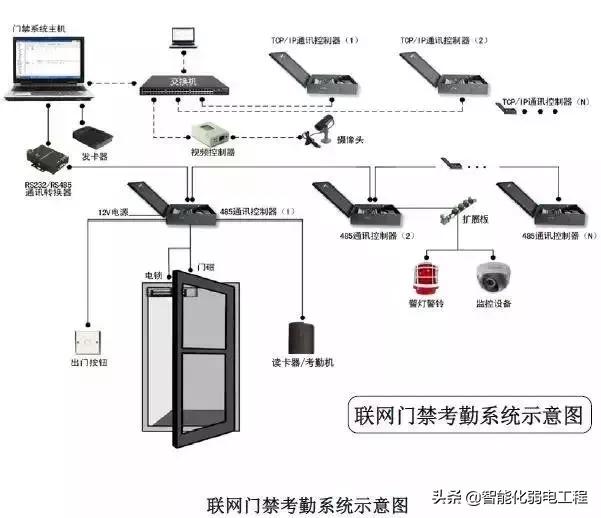

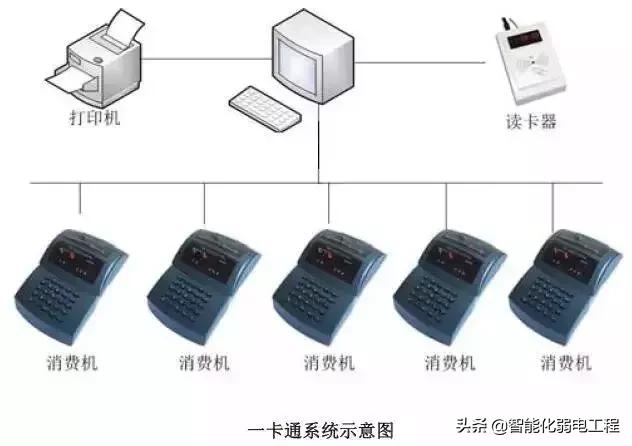

下图是门禁考勤一体系统示意图：

6

停车场管理系统

停车场管理系统(包括控制系统和道闸，)做为一种现代化停车场车辆自动化管理设备，是安防行业的子行业之一，是安全技术防范领域的重要组成部分。

随着城市机动车辆的日渐增多，许多大中型大厦、社区等都面临着数百辆、数千辆车的日常管理工作，使得停车场系统的业务发生了很大的变化。客户不再满足于单一简单的车辆出入控制管理，对系统的要求越来越高，包括处理速度、稳定性、安全性、易维护性等等，个性化需求更是精彩纷呈。 近几年，无论是住宅区、写字楼还是机场、医院、商场的停车场，都开始增设停车场管理系统。随着国内居民对生活质量要求的提高、国家对公共安全秩序要求及其标准的不断提高，国内停车场管理行业迅速的发展起来。

停车场管理系统的功能优势：

1) Internet 网管理功能；

2) 跟车提示功能；

3) 面板灯提示功能；

4) 脱机收费功能；

5) 单位车辆调度功能；

6) 多种卡相结合功能；

7) 自动识别系统功能；

8) 真正的防砸车功能；

9) 道闸语音提示功能；

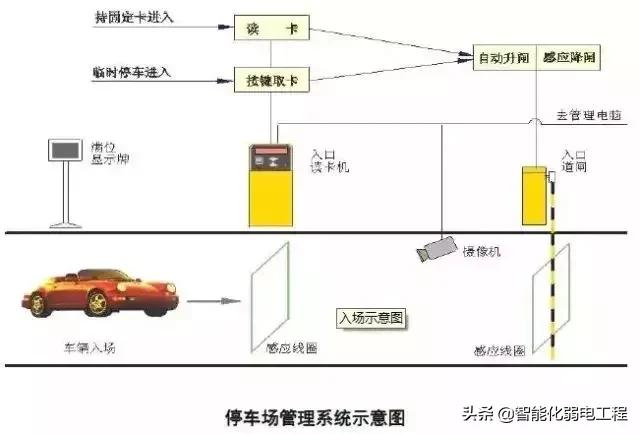

下图是车辆管理系统示意图：

7

防盗报警系统

防盗报警系统的功能如下：

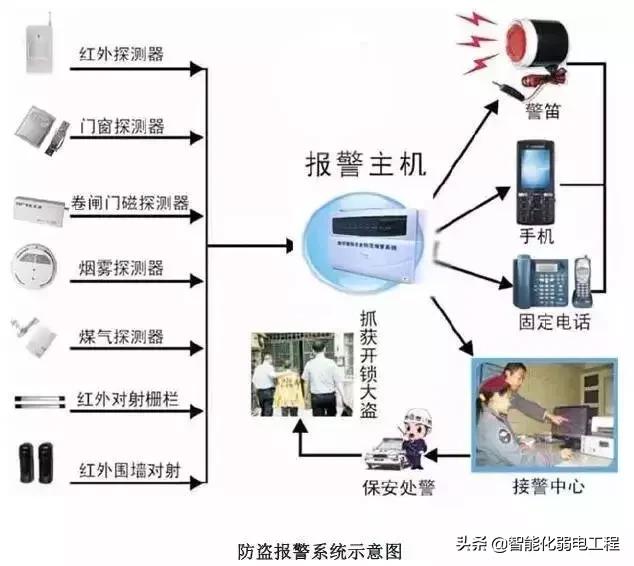

1) 防盗报警系统分别由探测器、区域控制器和报警控制中心三部分构成。其原理如以下系统图：

2) 防盗报警系统通过键盘启动报警主机后，进入防范状态。

3) 如有人非法进入防区，会触发室内红外探测器，系统会检测并确认报警信号(即发出警报)，并将信号送到控制主机，触发警笛，达到防范作用。工作人员进入时只需通过键盘解除防盗系统(即撤防)，则防区内探测器暂时关闭。

4) 遇到不法之徒进行打劫时，按紧急按钮或脚挑式紧急按钮，向保安监控中心求援，控制主机将原设定的地址代码及报警类别经电话线发到报警中心(即110、派出所)。本报警系统可以与报警中心110、派出所连接。

5) 控制中心的报警主机自动不定时检测前端各报警系统工作情况，如信号中断或控制系统有故障即可自动提示并打印出故障发生在某个区域的系统，系统可全天24小时无故障运行，确保银行的安全。

6) 报警信息联动闭路监控系统，将报警现场附近摄像机图像切换到监视器，并联动录像机进行录像。

7) 在财务室内内安装射灯，当系统报警时立即开启射灯，同时联动摄像机摄像，录像机录像。

8) 当门窗被异常打开时，门磁开关触发报警系统。

8

楼宇对讲系统

随着居民住宅的不断增加，小区的物业管理就显得日趋重要。其中访客登记及值班看门的管理方法已不适合现代管理快捷、方便、安全的需求。楼宇对讲系统是在各单元口安装防防盗门，小区总控中心的管理员总机、楼宇出入口的对讲主机、电控锁、闭门器及用户家中的可视对讲分机通过专用网络组成。以实现访客与住户对讲，住户可遥控开启防盗门，各单元梯口访客再通过对讲主机呼叫住户，对方同意后方可进入楼内，从而限制了非法人员进入。同时，若住户在家发生抢劫或突发疾病，可通过该系统通知保安人员以得到及时的支援和处理。

住宅小区的特点是用户集中，容量大，统一保安管理，而且国内大部分地区经济收入不高，因此小区安防系统必须满足"安全可靠、经济有效、集中管理" 的要求，虽然目前市场上有各种各样的安防系统，但是真正符合小区特点、适合小区使用的产品并不多。楼宇作为这样的产品，具有连线少、户户隔离不怕短路、户内不用供电、待机状态不耗电、不用专用视频线、稳定性高、性能可靠、维护方便等特点。

楼宇对讲系统可分为：单幢普通对讲系统和联网报警智能系统。根据用户的需求，选用对应的产品，实现用户的楼宇对讲系统。

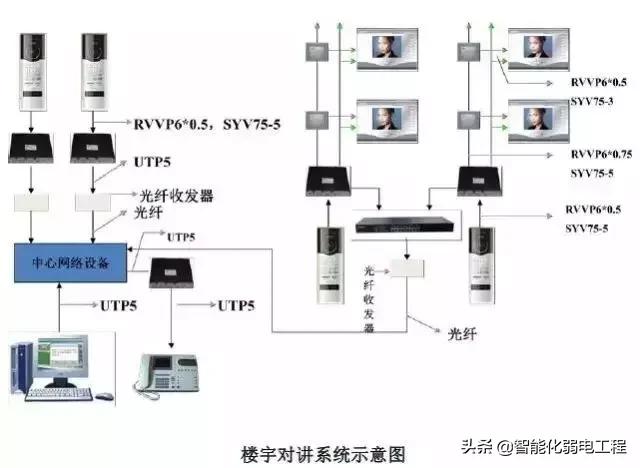

下图是楼宇对讲系统示意图：

9

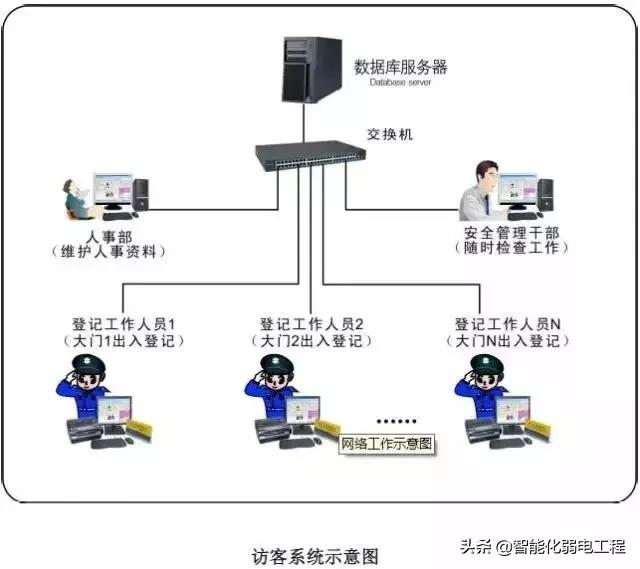

访客系统

访客人员安全管理与内部人员管理是许多场合安全管理的重点之一。长期以来，众多单位仍然采用简单的手工访客登记，这种访客管理方式已适应不了信息化的需要；传统手工来访登记因采用手工输入，所以信息真实性不能保证；访客人员素质不一，使登记字体潦草从而使登记信息在需要时无法确认；纸质保存、查找困难，信息难以较长时间保存。

专用证件验证机具的出台使信息化管理达到一个全新的高度，结合验证机具与当前科技，使用二代身份验证信息读取并可做真假识别，一代证、驾驶证、军官证、护照及港澳台等国家有效证件扫描并做OCR录入、访客摄像、手写、RFID技术及打印为一体，结合高端访客登记管理系统，能高效记录访客的证件信息，出入图像信息及来访信息，并能灵活的查询及管理来访历史资料，可极大提高前台和门卫的工作效率, 仅需要30秒就可实现对一个来客登记流程。

随着公安部颁布的《公安机关监督检查企业事业单位内部治安保卫工作规定》在2007年10月1日正式实施，来访宾客进出安全管理问题成为各级政府机关及企事业单位的头等大事。特别社会经济的快速发展及融合，各种外来人员流动性的日益频繁，更增加了安全隐患。

针对临时来访人员的不可预知性带来的管理问题，访客系统能够使登记工作变得方便快捷、登记信息更加完整，更加快速有效查询来访记录，使其成为综合安防系统的一个重要组成部分。适用于各级政府机关、科研机构、司法部门、部队、监狱、企事业单位、银行、宾馆、民航、院校、酒店、小区等各单位的保卫部门，用来对来访者进行登记与管理。

访客系统主要功能有：

1) 一代证扫描识别；

2) 二代证扫描识别；

3) 二代证信息自动读取；

4) 其他证件扫描识别登记；

5) 数码摄像采集；

6) 车辆登记管理；

7) 证件照片等图像自动保存；

8) 电话拨号功能；

9) 黑名单管理；

10) 打印访客单；

11) 网络信息共享；

12) 数据网络管理；

13) 登记数据检索查询；

14) 数据统计；

15) IC(M1)卡管理；

16) 出门注销；

17) 门卫考勤；

18) 特殊数据输入；

10

巡更系统（电子巡查系统）

管理部门对特定区域安排专门的管理人员定时定点进行巡视检查，称为巡更。比较常见的是物业小区、仓库、码头、博物馆、大型商场、宾馆、工厂、工地保全管理等。

一般的巡更制度，靠管理员在巡更点的记录簿上签到，既难核实时间，管理层亦须几天复核一次；对于巡视内容多，人员多，管理要求高的公司来说，摆在管理层的一个现实问题是：如何确实做到定时定点定人管理？

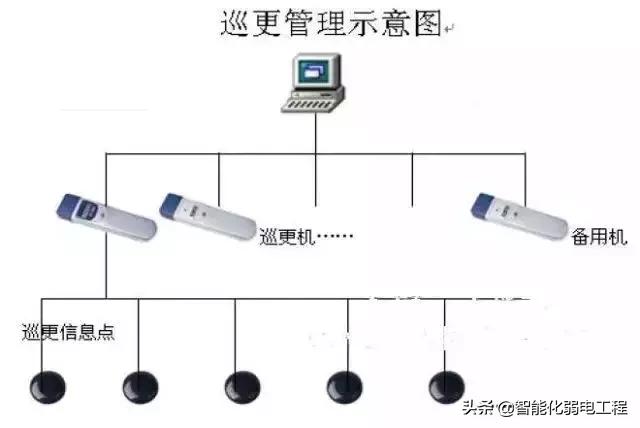

电子巡更系统，是一种最新研制的高科技产品，它充分考虑了使用者的方便、快捷，既能实现对巡逻工作的有效监督，又能通过科学、严格的管理来提高工作效率。电子巡更系统是由自动识别技术发展出的巡逻资料收集系统。巡逻时，巡检员只需将巡更器靠近安装于各个巡更点的识别标签处轻轻一按，即可将某人某时在何处巡逻发生何事等信息储存在巡更器中，巡更器中数据可通过数据线传到电脑中，管理员可以通过软件将数据读出，并可打印出巡检报告，方便采取相应的管理措施。 电子巡查管理系统是利用先进的接触存取技术开发的管理系统，长期以来在很多行业中怎样对各种巡查工作进行有效的监督管理一直是管理工作中的难点。如物业管理、保安巡更等的安全巡逻管理，医院护士医生定时巡查病房、油田的油井巡查、电力部门的铁塔巡查、通信部门的机站巡查、邮政部门的邮筒定时开箱等一切需要定时多次巡查的场合。巡查人员是否按规定路线、在规定的时间内、巡查了规定数量的巡查点，管理人员很难对此进行严格有效的监督管理。电子巡更系统是实现这种监督管理最有效最科学的工具。

巡更系统分两类：离线式和在线式两种。

11

智能家居系统

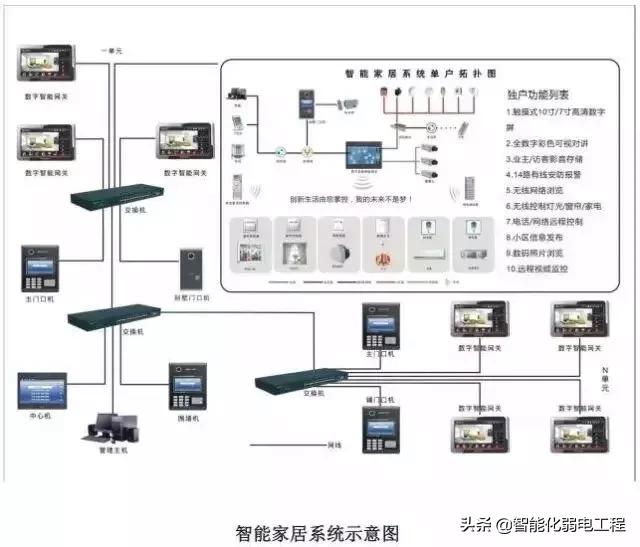

别墅智能家居系统为智能家居全系统组合，涵盖家居控制系统、家居安防系统、家居监控系统、家居环境系统、背景音乐系统、影音娱乐集中控制系统、远程控制系统等。各个子系统可独立运行，也可以相互组合，形成多种联动和场景：

家居控制系统：

1) 外出场景：主人外出时启动外出场景，安防设备会自动布防，同时检测大功率电器是否关闭。

2) 睡眠场景：所有房间照明灯、音响、电视等全部关闭，床头灯缓缓关闭，卫生间灯亮度自动调为25%，便宜于起夜照明。

3) 起床模式：此场景可以定时，开启此场景时，灯光会缓缓亮起，音响会播放轻快音乐，自动窗帘、自动窗户自动打开，呼吸新鲜空气，让人精神百倍。

家居安防系统：

4) 渗水情况：当传感器检测到厨房出现渗水情况时，会向室内主机、用户手机、PC、发出提示消息。

5) 燃气泄漏：当检测到煤气、一氧化碳等可燃气体泄漏时，会向室内主机、用户手机、PC发出紧急报警。

6) 火警情况：一旦发生火警情况，会向室内主机、用户手机、PC、亲友、消防部门发出紧急报警，向更多人公布警情，增大救援机率，降低损失。

家居监控系统：

7) 匪警情况：如发生非法闯入等警情时，会向室内主机、用户手机、PC、亲友、公安部门发出紧急报警，寻求多方援助，确保主人人身财产安全。

8) 紧急求助：如果家庭内有高危病人出现紧急情况时，可触按紧急按钮，向家人亲友手机、PC、MRC、医院发出紧急救助。

家居环境系统：

9) 光照调节：室外光照过强时，室内灯光会自动调暗，如果仍感光照过强，窗户窗帘会自动关闭。 风雨天气：如果室外雨量过大，风速过快时，门窗会自动关闭，避免室内设备被淋湿或损坏。

10) 温度调节：当室内温度过高或过低时，空调会自动打开将温度调节至最佳。

11) 湿度调节：夏天当室内湿度过高时，空调会自动抽湿；冬天室内湿度过低时，加湿器会自动加湿。

12) 空气质量：随时随地调节家中每个区域的温度和环境温、湿度信息检测，时刻侦测空气质量及二氧化碳浓度，当检测到甲醛、苯等有害气体含量过高时，会发出报警，提示用户采取治理措施，让您的居家随时保持一个良好的环境。

影音娱乐集中控制系统：

13) 影院场景：灯光自动调至25%亮度，投影器自动降下并打开，DVD开始播放光碟。

14) 生日场景：当家人过生日时，开启生日场景，客厅电视会自动关闭，餐厅主灯亮度自动调暗，彩灯亮起，音响响起生日、怀旧歌。

15) 工作场景：办工室灯光全亮，音响关闭，电视关闭，空调自动开启，为主人创造一个安静，舒适的工作环境。

背景音乐系统：

16) 会客场景：当客人光临时，客厅照明灯会全部打开，音响自动播放迎宾曲，彰显主人的礼仪和热情。

17) 晚餐场景：窗帘会全部关闭，餐厅灯光亮度自动调为 25%，音响播放舒缓音乐，让心情更放松，更富浪漫情调。

远程控制系统：

18) 远程控制：当主人不在家时，用户可以通过手机、MRC、PC来控制家电。

19) 远程监控：主人可以随时随地通过手机、MRC、PC来查看摄像机，监视车库等财富重地，以及查看保姆、小孩、老人活动动向。

可视对讲系统：

20) 可视对讲：用户可以使用MRC实现随时随地与家庭内或亲友的室内主机、MRC之间的可视对讲。

以上各系统为基本场景，相互之间可以联动组合，其使用功能可根据用户的实际需求而增加或减少。

12

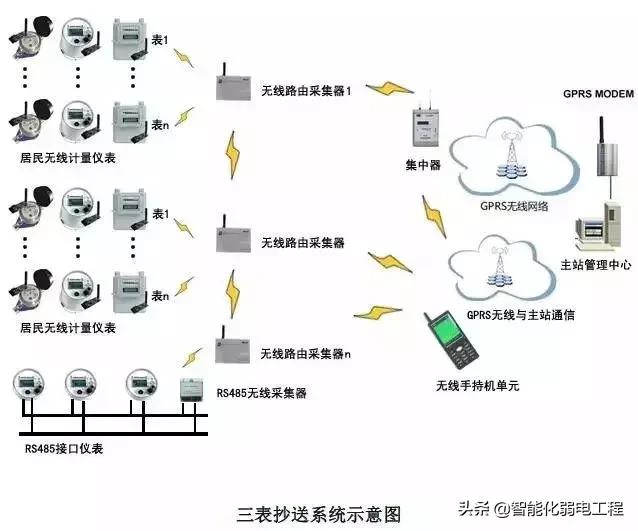

三表抄送系统

“水、电、气三表集抄系统”，是专为独立小区、化工企业、供电公司、自来水公司、煤气公司而设计。该系统具有实时记录三表使用状况、具体分析能源损耗、违章使用警告、过量使用提示、与营销系统接轨等功能，该系统采用分级式管理、全自动化抄读三表、全自动化数据分析，实现三表用户的在线抄读、监测与监控。

作为一个全新的高科技产品，“水、电、气三表集抄系统”的通讯方式有无线通讯、RS485总线、电力载波通讯、GPRS、CDMA、电话等多种通讯方式。

截止目前为止，系统包含的水、电、气三表集抄涉及到电表抄表与控制、水表抄表与控制、气表抄表与控制等多个领域的数据采集控制系统。

13

寻呼对讲及专业对讲系统

信息技术在人们生产、生活中的作用日益突出，作为信息交流的一种重要方式，无线通信在世界范围内正发挥着日益重要的作用，而且其应用日益广泛。用户要求能在任何时候、任何地方、能和任何人利用无线通信交换任何信息。这就产生了一项新的需求---无线信号室内覆盖系统。无线信号室内覆盖系统作为移动通信的设备之一，其最大的特点就是系统主要用来解决大型建筑物内部的信号盲区，通过覆盖使信号在有关空间区域内有效，使客户不在受建筑物空间和屏蔽束缚，实现在有效域内的工作协调和指挥调度需求。由于建筑原因（多为大型建筑物，钢筋水泥结构屏蔽较严重），特别是一些大型地下建筑（地下1-4层），往往是覆盖盲区，因此，如何解决好室内无线覆盖，满足用户需求，提高网络质量，已变得越来越重要，也成为无线通信网络优化的一个焦点。

室内无线覆盖问题从广义上来讲，不仅仅是对室内盲区的改善，同时也应包括对室内无线通信质量、网络质量、系统容量的改善。室内无线对讲通信对大楼

物业管理的高效率带来可能；也是业主和保安管理大楼最简洁和方便的一种通信工具。

室内无线对讲通信的改善，对于业主提高大楼(建筑)形象、应对突发事件、提高办事效率和为用户提供更好更完美的服务具有很大意义。

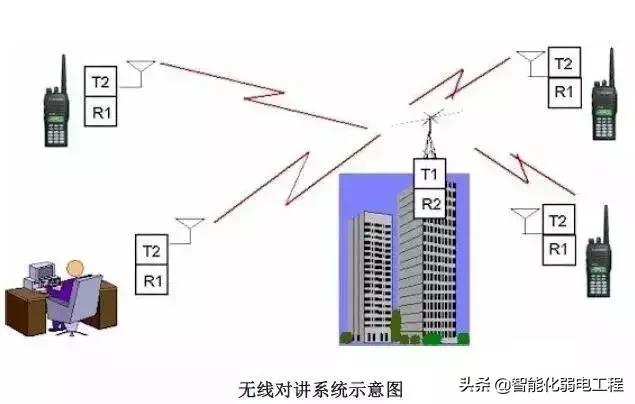

无线对讲系统的无线对讲信号有效覆盖区域为地下及地上建筑，以确保无线对讲系统通信之清晰、流畅。保障业主内部管理、物业使用和维护，以及保安、消防、紧急通信之要求等，使其内部管理、维护以及保安、消防人员之间方便、快捷地保持联系、通讯。

14

楼宇自控系统

楼宇自控系统由以下部分组成：

建筑设备运行管理的监控,包括:

(1) 暖通空调系统的监控(HVAC)；

(2) 给排水系统监控；

(3) 供配电与照明系统监控。

火灾报警与消防联动控制、电梯运行管制:

公共安全技术防范,包括:

1) 电视监控系统；

2) 防盗报警系统；

3) 出入口控制及门禁系统；

4) 安保人员巡查系统；

5) 汽车库综合管理系统；

6) 各类重要仓库防范设施；

7) 安全广播信息系统。

诸多的机电设备之间有着内在的相互联系，于是就需要完善的自动化管理。建立机电设备管理系统，达到对机电设备进行综合管理、 调度、监视、操作和控制。

楼宇自动化系统的功能：

1) 制定系统的管理、调度、操作和控制的策略；

2) 存取有关数据与控制的参数；

3) 管理、调度、监视与控制系统的运行；

4) 显示系统运行的数据、图象和曲线；

5) 打印各类报表；

6) 进行系统运行的历史记录及趋势分析；

7) 统计设备的运行时间、进行设备维护、保养管理等；

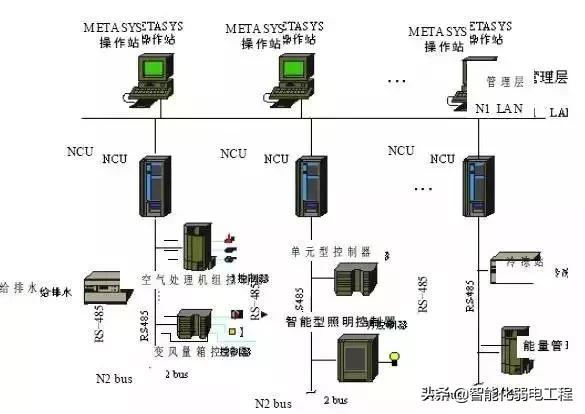

METASYS操作站METASYS操作站METASYS操作站管理层N1 LANNCUNCUNCU给排水RS-485RS-485RS-485…变风量箱控制器N2 busN2 busN2 bus单元型控制器智能型照明控制器……冷冻站能量管理空气处理机组控制器

15

公共广播系统

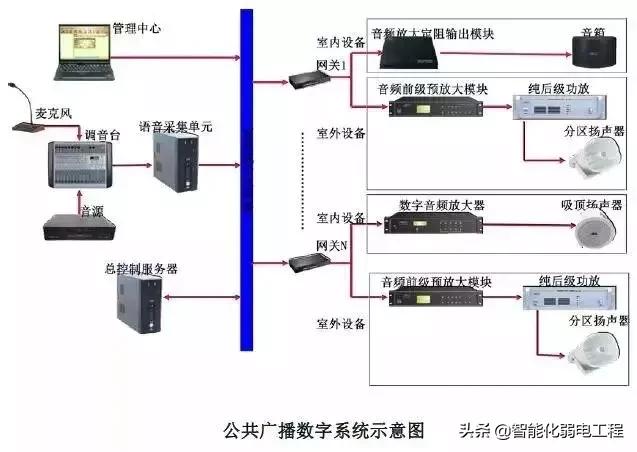

公共广播系统简称PA系统（Public Address）广泛用于车站、机场、宾馆、商厦、医院和各类大厦提供背景音乐和广播节目，近几年来公共广播系统又兼作紧急广播。它的主要用途是业务宣传和时事政策广播、播送背景音乐和广播公共寻呼、火灾事故和突发事故的紧急广播。 现今的公共广播集播放背景音乐，宣传、寻呼广播和火灾事故的紧急广播为一体。这是一种通用性很强的广播系统。随着我国经济的快速发展，特别是公共基础设施的大量兴建，我国公共广播呈现了快速发展的势头，发展空间较大。

16

有线电视及卫星接收系统

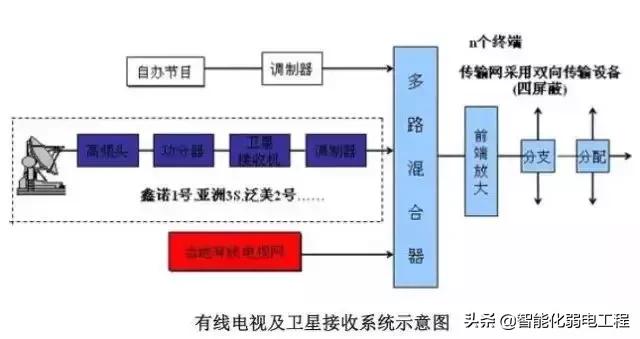

有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。信号源接收设备向前端提供系统欲传输的各种信号。它一般包括开路电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目等信号。系统的前端部分的主要任务是将信号源送来的各种信号进行滤波、变频、放大、调制、混合等，使其适用于在干线传输系统中进行传输。系统的干线传输部分将系统前端部分所提供的电视信号通过传输媒体不失真地传输给分配系统。其传输方式主要有光纤、微波和同轴电缆三种。

17

多功能会议室系统

1) 多功能厅会议系统简介：

多功能厅会议系统以其功能多样性（如：会议厅、视频会议厅、报告厅、学术讨论厅、培训厅等）在近几年得到迅速普及应用。并且从技术的角度上来看，对系统在设计和施工上有较大的技术复杂度，尤其对有较高技术要求的用户，这就需要一种技术来综合管理不同功能的AV设备使其能相互协调工作，这种技术就是中央控制技术，与会议系统的无缝结合就是多功能厅会议系统。

2) 多功能厅会议系统的主要配置：

配置手拉手会议主席机、代表机发言系统。摄像机可以自动跟踪发言者，为每个代表席配置一台液晶显示器，使得每个代表都可以看到清晰的画面，在每个与会者的面前放置一个电子桌牌，考虑到与会人员可能来自不同的国家，同时配置同声传译系统；同时考虑多元化功能，配置高品质无线MIC，信号部分采用VGA、AV矩阵组合，能实现多元化的信号处理，开会时使用者通过开启集中控制系统，液晶显示系统与投影幕可以将发言者的讲稿或图像根据需要分别显示出来，同时控制多功能厅的灯光、窗帘、幕布等系统动作，为与会者提供一个方便、快捷、舒适的现代化手段的平台。

3) 系统功能说明：

会议讨论功能：有会议主席单元、会议代表单元、会议主机单元以手拉手方式组成的会议讨论系统，实现会议讨论功能、摄像跟踪触发功能，若使用不同发言单元还可以实现签到与表决功能。

同声传译功能：由红外线调制同声传译发射主机、红外线辐射器、红外线同声传译接收器所组成，实现多通道的同声传译功能。

电子身份显示功能：由电子桌牌、电子桌牌系统主机以手拉手方式组建成，能实现各个与会代表的（名字+职位）中、英文显示，以及实时的服务申请功能与短消息功能。

信号处理功能：由VGA矩阵、AV矩阵、信号输入设备、液晶显示器、大屏幕投影系统组成，实现各个输入、输出信号的协调、处理、切换动作，把输入信号民进行任意切换组合，实现一个非常灵活的信用卡号中枢处理功能。

中央控制功能：有中控主机、触摸屏、电源控制器、调光器等设备组成，实现本地的灯光控制、窗帘控制、投影机、幕布动作控制、系统音效等控制，与会议主机连接能实现任意型号摄像快球的自动跟踪功能。

卡拉OK与娱乐组合功能：由高品质无限MIC与专业音响系统组成，实现高档次的歌舞厅效果，配上数字电视机顶盒，可以随时随地的实现节目点播功能。

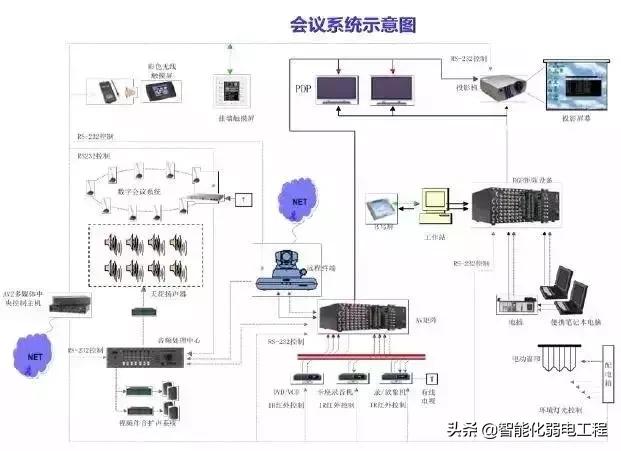

下图是多功能会议系统网络示意图：
