光纤基础知识介绍，看懂这一篇就够！

弱电监控系统中，当链路传输距离超过100米后，我们就会考虑使用光纤传输，光纤具有抗干扰能力强，传输距离远，带宽大等优势，今天我们就来一起聊聊光纤的基础知识！

1、光纤的定义光纤是一种柔软、纤细的固态玻璃介质，主要是由涂覆层、纤芯、包层3部分组成，利用光在玻璃或塑料纤维中的全反射原理而达成的光传导工具。光在光导纤维的传导损耗比电在电线传导的损耗低得多，光纤被用在长距离的信息传递。

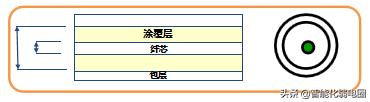

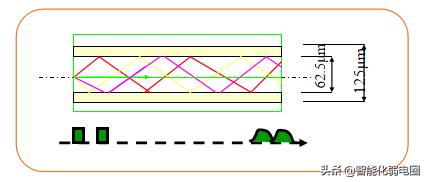

光纤结构图

2、光纤的分类光纤按照传输模式可以分为单模光纤和多模光纤。单模光纤和多模光纤具有以下特点：

①传输模式不同

单模光纤光纤只是传送一种模式的光波，色散很小，带宽很大，一般适用于远距离传输100KM内。

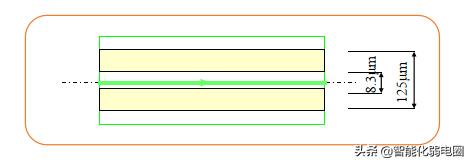

单模光纤

多模光纤可以传送多种模式的光源，会产生光的色散，传输距离较短，一般为2KM内。

多模光纤

②芯径不同

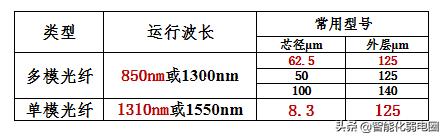

从外观上来看，多模光纤的芯径一般为50um、62.5um，多模光纤带宽容量小，一般常用的多模光纤光模块带宽为1G和10G，传输距离也较短；单模光纤的芯径一般为5-10um，单模光纤具有很大的带宽，一般常用的光模块带宽为1G，10G，40G，适用于长距离的光纤通信。

芯径不同

③光源不同

单模光纤是利用激光二极管LED作为光源，而多模光纤的光源是用发光二极管LED做光源。

④尾纤

单模光纤的尾纤、跳线护套线一般为黄色，而多模光纤的尾纤、跳线的护套线一般为橘红色。

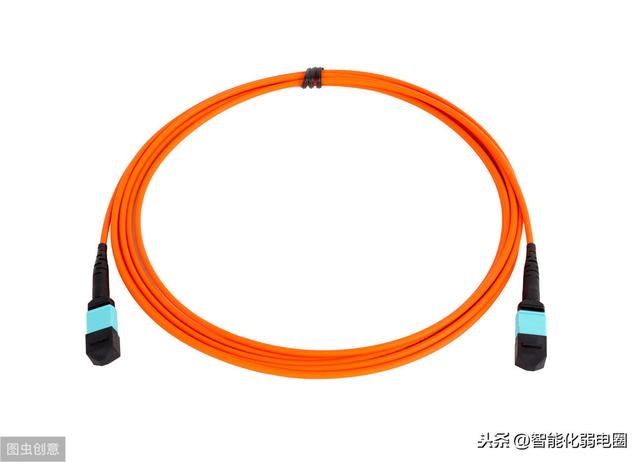

多模光纤跳线

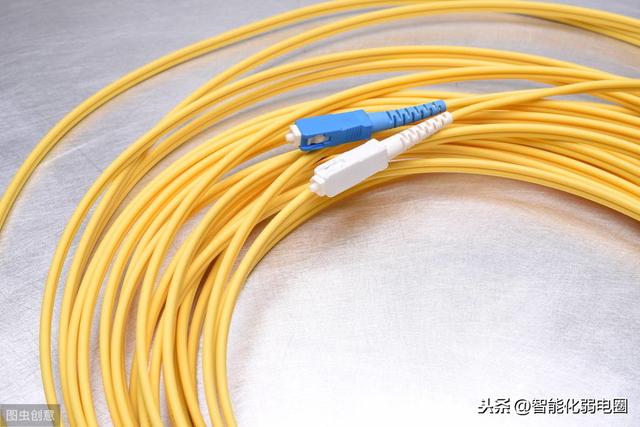

单模光纤跳线

3、光纤的周边配件一套完整光纤传输系统主要是由光纤配线架、耦合器，跳线、尾纤，光纤收发器等组成。

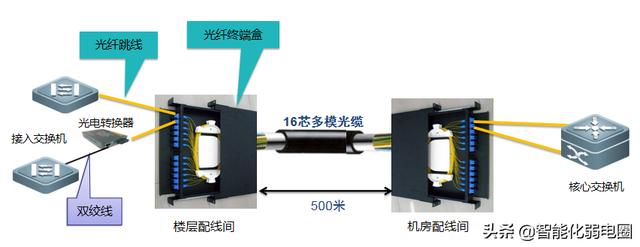

光纤传输系统

①光纤跳线

光纤跳线又叫光纤连接器，两端都是有接头的，主要用光纤配线架和光纤交换机或者是光纤收发器的连接。光纤接头分为很多种，相互之间不可以互用，有FC光纤连接器，SC光纤连接器，LC型光纤连接器，ST型光纤连接器等等，一般交换机上的SFP模块常用的就是LC的光纤连机器连接，光纤收发器一般都是采用SC的接口连接。

FC光纤连接器

这类光纤连接器外部加强方式采用金属套，紧固方式为螺丝扣，一般在ODF配线架上用的比较多。

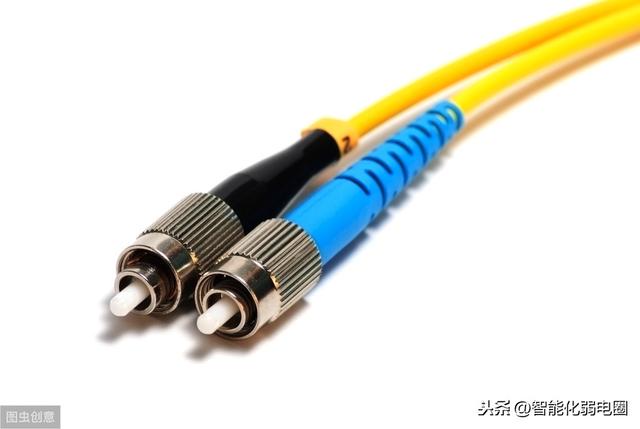

FC光纤连接器

SC型光纤连接器

这类连接器连接SC接口，常用在光纤收发器的接口，外接口外形为矩形，紧固方式采用插拔销，不需要旋转。

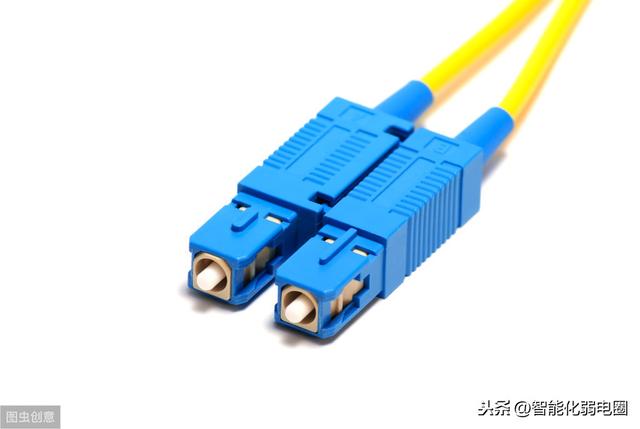

SC光纤连接器

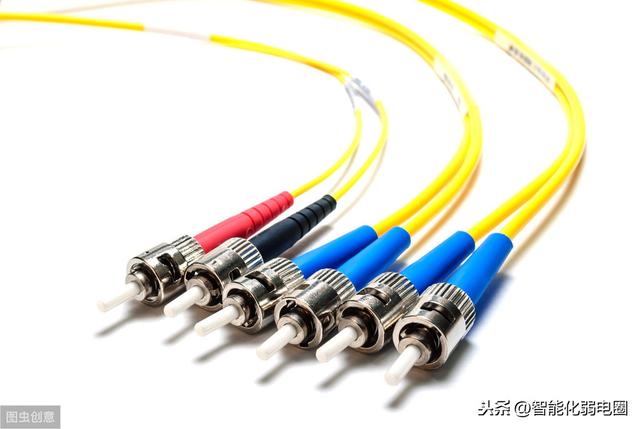

ST型光纤连接器

这类连接器，外壳为圆形，紧固方式螺丝扣，一般用于光纤配线架较多。

ST型光纤连接器

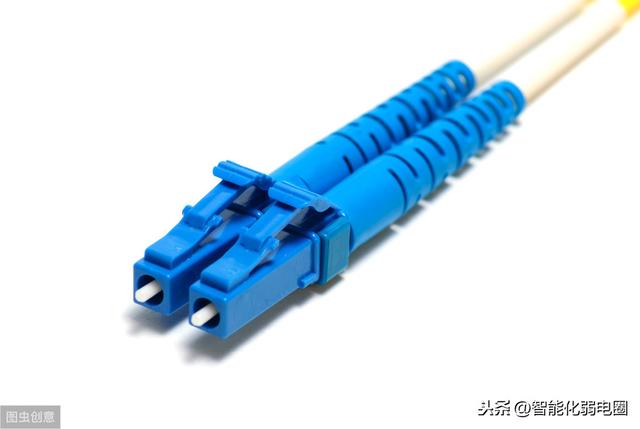

LC型光纤连接器

这类连接器，用处最为广泛，常用在SFP光模块交换机的连接，使用方便，采用模块化的插孔锁机制成。

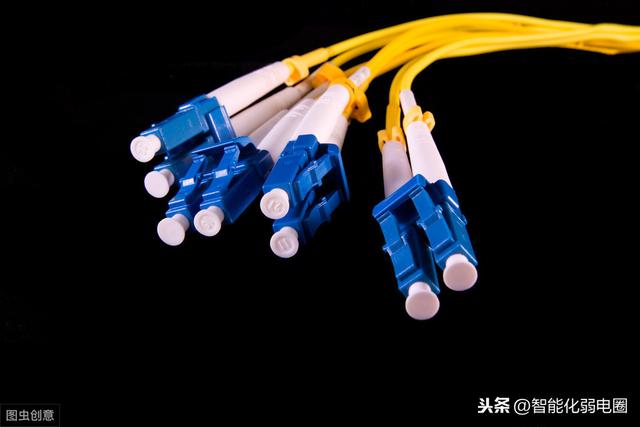

LC型光纤连接器

②尾纤

尾纤和跳线类似，只有一端有连接头，另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常用在光纤终端盒内，用于连接光纤与光纤收发器设备。一根跳线中间剪开就成为了2根尾纤。

尾纤

③光纤配线架

光纤配线架是光传输系统中的一个重要配套设备，用于光缆终端光纤熔接、光连接器的调节，多余尾纤的存储及光缆保护等功能，对于光纤通信安全运行和灵活运用有着重要的作用。

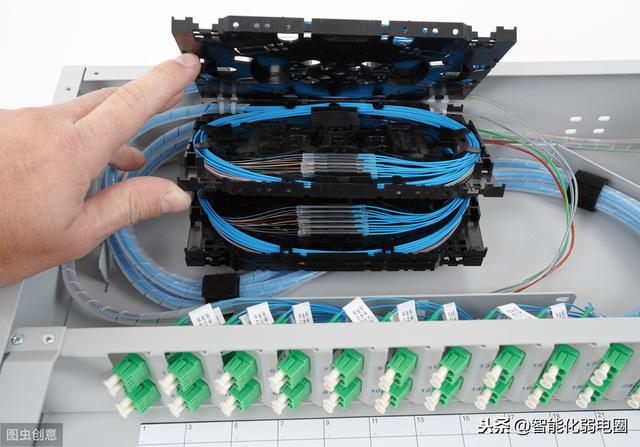

光纤配线架

光纤配线架的分类

光纤配线架主要分为12口光纤配线架，24口光纤配线架，48口光纤配线架，72口光纤配线架，96口光纤配线架，144口光纤配线架。

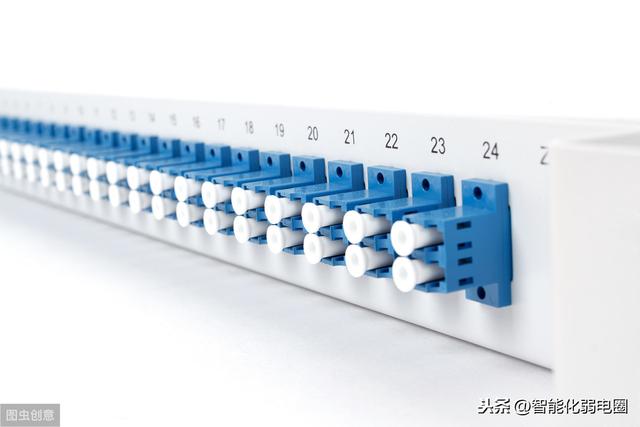

24口光纤配线架

4、光纤的熔接方式光纤熔接方式主要有冷接和热熔。

①光纤冷接

用于光纤对接光纤或者光纤对接尾纤，就相当于做接头，用这种冷接续的东西叫做光纤冷接子。它内部的主要部件就是一个精密的v型槽，在两根尾纤拨纤之后利用冷接子对接。操作更加简繁快速，比热熔要能省时间。

②光纤热熔

光纤熔接技术主要是利用光纤熔接机将光纤和光纤或光纤和尾纤连接，把光缆中的裸纤和光纤的尾纤融合在一起形成一个整体，一般小区监控采用的都是热熔的方式对接光纤。

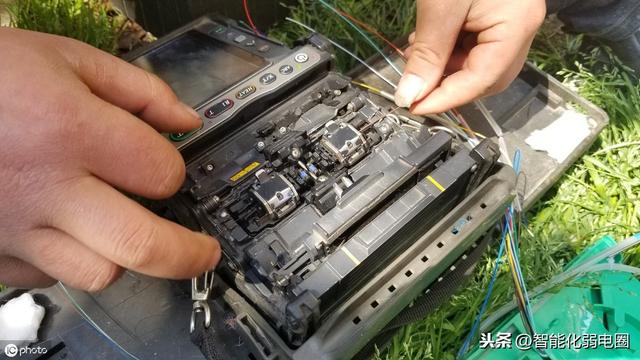

光纤熔接

③冷接和热熔的区别

热熔，需要使用熔接机，光纤切刀，将两根光纤连接起来，不需要其他辅助材料。优点就是质量稳定，连续损耗小（约0.03至0.05db），缺点就是设备成本过高，设备的蓄电能力有限，野外作业受限制。

冷接，不需要很多设备，光纤切刀就可以。但每个节点需要一个快速连接器。优点就是便于操作，适合野外作业，缺点就是损耗偏大，约0.1至0.2db每个点，冷接子现在国内可以生成的厂家较少，成本较高，在商务和技术服务上没有可供选择的余地，其次冷接子中需要使用匹配液，因使用少，时间短，老化问题需要时间的考验。

④影响光纤熔接损耗的主要因素

影响光纤熔接损耗的因素较多，一般可分为光纤自身因素和人为因素。

光纤自身因素：光纤模场直径不一样，两根光纤芯径失配，纤芯截面不圆，纤芯与包层同心度不佳。

人为因素：人员操作水平，操作步骤以及盘纤工艺水平、熔接机中电机清洁程度、熔接参数设置、工作环境清洁程度等均会影响到熔接的损耗值。

最后做个小结，在弱电监控系统中，超过100米连接距离可以选择光纤连接，光纤按照传输模式又可以分为单模光纤和多模光纤，单模光纤具有传输距离远，带宽大等特点，多模光纤的特点传输距离较近，带宽较少，可以根据实际场景选择合适的光纤，后面又介绍了，光纤周边常用配件和光纤熔接方面的知识，熟练掌握这些知识对我们以后部署弱电系统有很大的帮助！
