很多时候我们安装监控不知道如何计算用多大监控硬盘,到底一个监控摄像头要买多大硬盘才是最合适的,今天和大家说下先了解下监控中这些常见名称到底是什么意思,搞清楚这些,你才好去算,如果经常调监控的会发现,软件平台里经常会出现这些,帧率、比特率、码流、分辨率、上行带宽、上行带宽等,先说下它们的概念。
1、帧率概念
一帧就是一副静止的画面,连续的帧就形成动画,如电视图像等。我们通常说帧数,简单地说,就是在1秒钟时间里传输的图片的帧数,也可以理解为图形处理器每秒钟能够刷新几次,通常用fps(Frames Per Second)表示。每一帧都是静止的图象,快速连续地显示帧便形成了运动的假象。高的帧率可以得到更流畅、更逼真的动画。每秒钟帧数(fps)愈多,所显示的动作就会愈流畅。
2、比特率的概念
比特率就是每秒数据传送的比特数,单位是bps.比特率越高,数据量就越大,比特率就是音视频信息经过压缩编码之后,数据需要多少个比特来表示。比特率越高,比特率越高编码后的问价就越大,图像的质量就越好。比特率的bit在计算机世界里,bit表示一个位宽,bps表示每秒传输的比特位。而我们常常说的kb、M、G、T这个是按照字节来计算的,1kb就是1024个字节。1个字节=8bit。
3、分辨率概念
视频分辨率是指视频成像产品所成图像的大小或尺寸。常见的视像分辨率有352×288,704×576,1280×720,1920×1080。在成像的两组数字中,前者为图片长度,后者为图片的宽度,两者相乘得出的是图片的像素,长宽比一般为4:3或16:9。
因此,对于静止的场景,可以用很低的码流获得较好的图像质量,而对于剧烈运动的场景,可能用很高的码流也达不到好的图像质量,所以结论是设置帧率表示您要的实时性,设置分辨率是您要看的图像尺寸大小,而码率的设置取决于摄像机及场景的情况,通过现场调试,直到取得一个可以接受的图像质量,就可以确定码流大小。
4、上行带宽
上行带宽就是本地信息上传到网络带宽,通俗一点就是我们上传用的带宽,比如我们上传图片到空间,或者使用FTP服务等。影响上传速度的就是"上行速率
5、下行带宽
下行带宽就是本地从网络上下载信息的带宽。本地下载信息的速度就是"下行速率"。
6、码流的概念
码流(Data Rate),是指视频文件在单位时间内使用的数据流量,也叫码率,是他是视频编码中画面质量控制中最重要的部分。同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。画重点,重点来了!!
常见录像格式的码流大小:
QCIF:256Kbps
CIF:512Kbps
DCIF:768Kbps
Half_D1:768Kbps
4CIF:1536Kbps
Full_D1:2048Kbps
720P:3096Kbps
1080P:10240Kbps
7、硬盘容量的计算
每小时录像文件大小计算公式:码流大小×3600(s)÷8(bit)÷1024= MB/小时
硬盘录像机硬盘容量计算遵循以下公式:
每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数
例如:16路硬盘录像机,视音频录像,采用512Kbps定码流,每天定时录像24小时,录像资料保留30天,计算公式如下:
每小时单个摄像头录像文件大小=512×3600÷8÷1024=225MB
硬盘录像机所需硬盘容量=225×16×24×30=324000MB≈2532GB≈2.48TB
注:存储单位换算1TB=1024GB; 1GB=1024MB; 1MB=1024KB;1KB=1024b(字节); 1b=8bit.
公式如下:
码率×3600×24÷8÷1024÷1024=1天/G

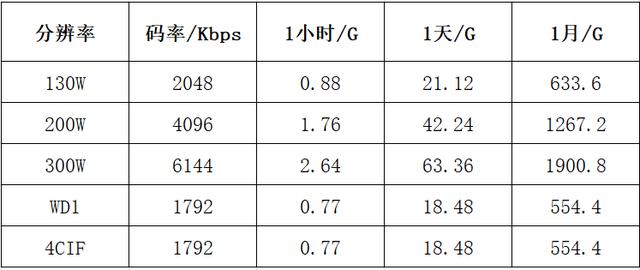

如果觉得算的麻烦,记住下面表就行了,这个是以h.264计算。
8、如果是H.265呢?
在保证清晰度的同时,降低了码流。差不多提升了一倍的效率,也就是说对于一般的监控系统来说,H.265可以节约近一半的存储空间,同时降低近一般的网络带宽。
在计算上可以理解为H.265相对于H.264的存储空间减少了40%。
130W≈12G/天
200W≈25G/天
300W≈37G/天
400W≈48G/天
其实H.265 就是压缩了码流,使码率比H.264减少了40%左右。

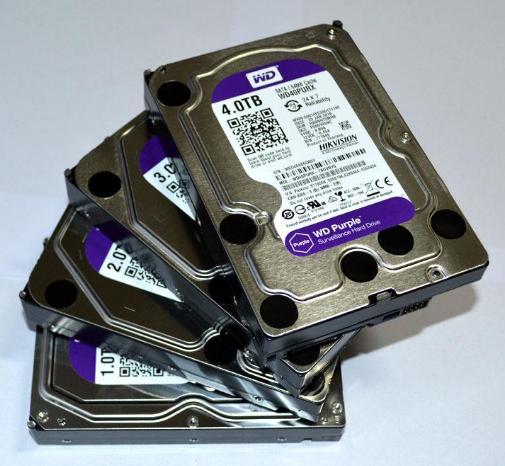

以市场上4T硬盘计算,它在电脑上显示约3700GB。在考虑硬盘中文件系统本身维护数据也要花费一定 比例空间,估计真正能够使用约3500GB。学会这些就在也不用为买监控硬盘存储时间而烦恼。
