海康威视网络硬盘录像机，拾音器，录音接线，及配置指导

一、拾音器连接指导

1.录像机接入网络摄像机

网络设备的视频及音频编码均由摄像机完成，所以若摄像机没有内置拾音器，则需要给摄像机外接拾音器，举例海康摄像机拾音器的接法。

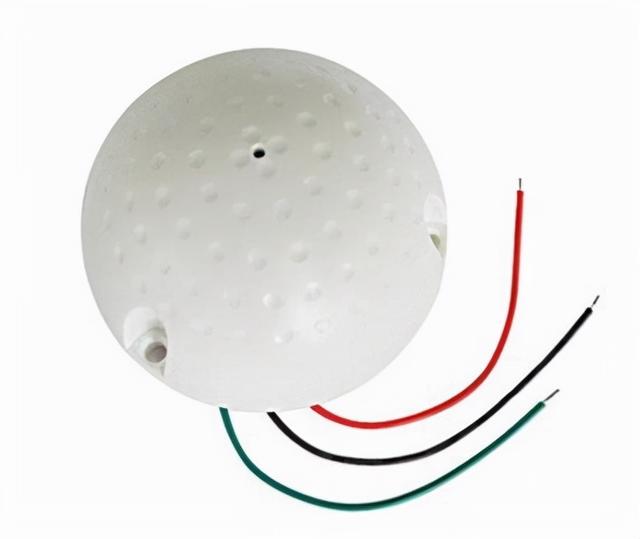

一般拾音器有三条线：①电源正级 ②电源负级 ③信号线；

连接方法：

① 把拾音器电源正极接到外置电源的正极,摄像机不对拾音器供电。

② 拾音器的信号线接到摄像机的“AUDIO IN”。

③ 把拾音器的电源负极、外置电源的负极都接到摄像机的“GND”或"G"处。

2.录像机接入模拟摄像机

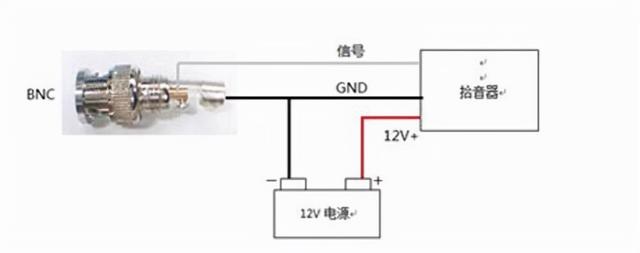

模拟设备的编码是在录像机上实现的，录像机上有几路音频输入即可支持几路摄像机录音，默认从第一个通道开始录音。如果要实现录像机跟客户端之间的对讲，需要在录像机上外接拾音设备及音箱。拾音器接线指导如下：

一般拾音器有三条线：①电源正级 ②电源负级 ③信号线

连接方法：

① 拾音器正极连接到电源的正极；

② 拾音器负极接到电源负极，再将黑色公共端接到Q9或莲花头屏蔽层；

③ 信号线接到Q9或莲花头信号端。

接线规则：信号线接信号线，屏蔽层接屏蔽层。

注意：拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合，可能会造成无声音或声音轻，或者啸叫。

二、录像机上的配置

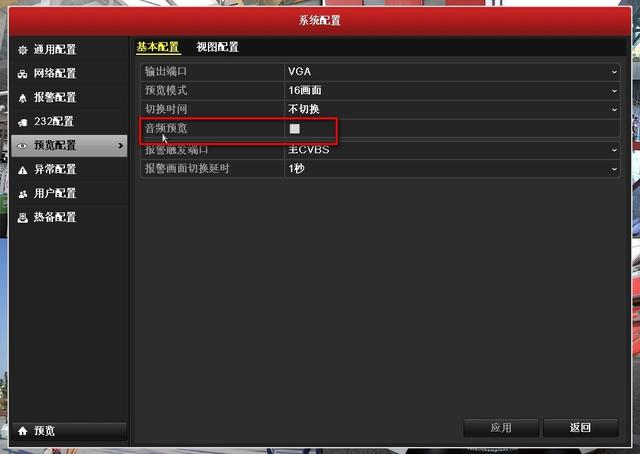

1.在系统配置—预览配置—基本配置，开启音频预览打钩，点击应用。

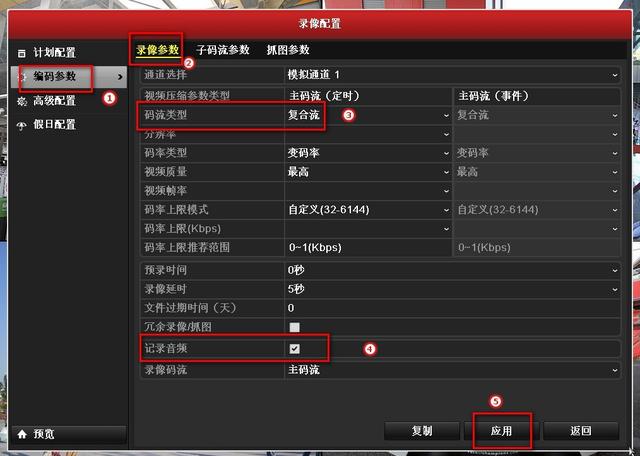

2.在录像配置—编码参数，码流类型选择成复合流，记录音频打钩 ，点击应用。

三、音箱接线指导

音箱需要外接电源供电，建议阻抗选择600Ω的有源音箱。 将音箱的信号线直接接到录像机的AUDIO OUT的接口上。
