无线监控案例：山林安装无线监控的系统设计思路！

近年来，随着我国造林事业不断发展，林地面积和林业储积量的增长；山林防火安全问题也备受相关管理部门所密切关注。有资料显示，山林火灾是世界性的林业重要灾害之一，也是造成山林资源重大损失和全球性环境污染的原因。

为此，国内外都在为预防为主、减少和控制森林火灾而努力，采取各种措施对山林防火工作进行规范化管理；争取早日实现山林防火工作科学化、信息化、规划化，避免山林火灾的发生。

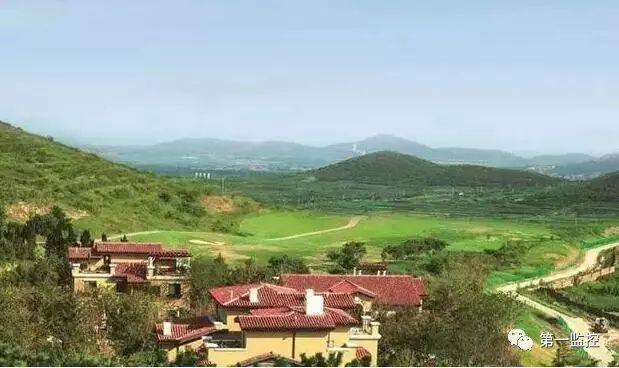

以该山林项目为例，该山林为山东青岛一规模较大的大型山林，周边居民区林立，绿化林木众多，加之地形气候也相对复杂；想要做好该山林的防火安全工作，在该项目中布设监控系统对重点区域，以及出入关卡等进行实时监控势在必行。然而，特殊的地理和气候环境决定了其不适用于采取普通的布线进行，只能采用灵活性高，适应性强的无线监控传输方案。

为此，我们的技术人员对现场情况进行了勘察，经过仔细研究，我们发现该项目存在以下一些问题：

山路崎岖，现场地形相对复杂，不便于进行有线布网；环境气候相对不稳定，容易对监控网络造成干扰；监控范围大，监控角度大，容易出现监控盲点和对监控视线造成阻碍；监控点相对分散，会对电源供电造成影响，需保障监控点与固定供电处距离适中；项目规模较大，所需组建的监控网络也相对庞大，也要便于后期统一管理和维护；避雷是山林防火的软肋，在系统布设中需注意做好避雷接入措施；无线监控系统设计：

考虑到本项目规模的确较为庞大，在对项目难点进行实际分析，并结合该项目的实际使用需求后，我们决定在该系统的链路设计中采取两组分支链路进行，分别负责两个区域的无线监控传输，以此来保障该项目进行无盲点，实时无线监控传输。

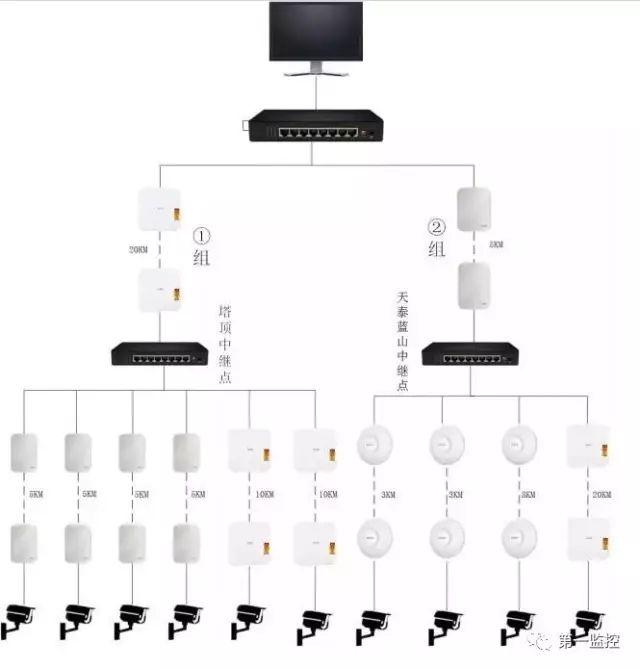

1.组网链路设计

在该链路设计中，我们采用一台 千兆核心交换机为总端控制，用来连接下行的两组子链路设备。主干传输设备则采用专用于户外远距离传输和免设置型多个无线网桥混合使用。

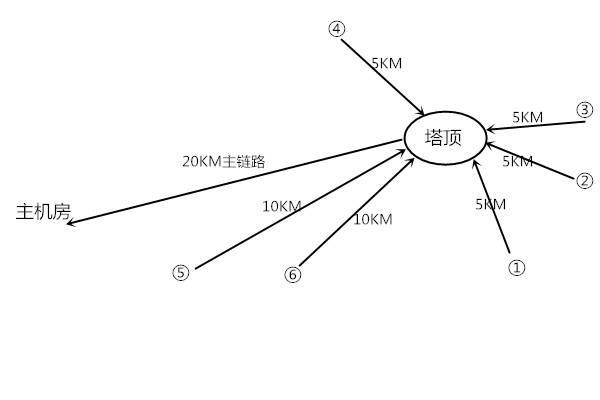

2.平面规划设计

该链路以 塔顶为中继处，在该处安装多台交换机对各监控点所监控的数据进行收集和交互，再统一将数据传输至主机房进行存储。为保障传输过程中数据不掉包，能够准确传达，在监控布设过程中我们针对现场不同的传输距离，而采用相应的设备进行。

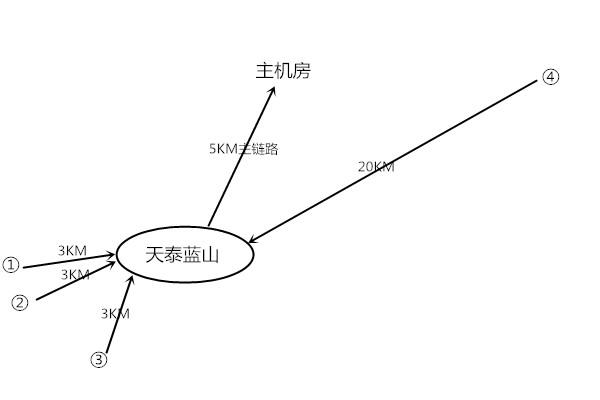

该处以 天泰蓝山为中继处，也是收集各子监控点数据的数据交互中心。考虑到现场的传输距离出现长短差异，在与中继处距离较近的监控点采用DIP356-H拨码网桥，而在与天泰蓝山遥隔20km的一处监控点中我们采用专用于户外远距离传输的CN3519-H为该链路的主干传输设备，以保障数据传输的精准有效和及时。

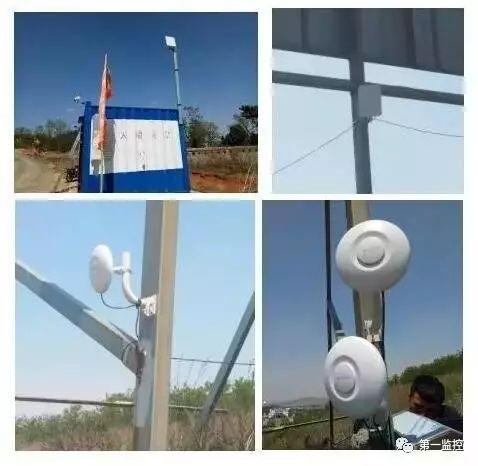

安装完毕后实景：

系统价值：

山林防火工作作为一项庞大，且急需密切重视的安全预警工作，势必需要通过采取相应的手段和措施规范实施，而本无线监控系统的组建不仅能够满足山林复杂环境下的无线监控工作，协助管理部门做好防火安全预警，更对项目的实际管理达到信息化，系统化，科学化的积极作用。落实到实际应用当中，该无线监控系统将能带来以下系统价值：

1.全天候实时监控

山林防火工作是一项庞大的工作，同时也是一项相对细致的管理工作，需保障对现场状况达到高度掌握，随时了解现场情况。而无线监控系统的应用实施既保障了24小时不间断实时监控，也便于管理人员后期随时翻阅监控数据。

2.统一管理设备

由于山林面积较大，现场所需要接入的设备较多，且大多较为分散。如果让管理人员一对一对各个设备进行管理、调试，这必定是一项异常繁琐的工作。考虑到管理工作的难题，本系统的组建更对后期管理部分进行了进一步优化，支持对系统各个设备进行集中管理，通过后台中心掌握各个设备运行情况，随时随地一目了然。

3.后期可任意增设监控点

考虑到山林项目的不确定性，以及后期增设子监控点的可能性，本系统在组建前期已作了相应的规划设计，管理中后期可灵活加设子监控点，且并不影响原有系统的稳定性，扩展性能较强。

4.远程无线视频监控

当山林发生火灾时，系统能把现场的图片快速传至指挥中心，管理人员通过监控数据第一时间采取相应的救援措施，进行统一调度，最大限度减小火灾造成的损失。

标签： 监控案例
