前言最近有朋友咨询周界安防的系统方案,其实现在主流的周界安防系统方案主要有红外对射,电子围栏,振动光纤以及智能警戒摄像头常用的4种方式。

正文1、红外对射

红外报警系统由前端探测器、中间传输部分和报警主机组成。大一些的系统也可将探测器和报警主机看做是前端部分,从报警主机到接警机之间是传输部分,中心接警部分看做是后端部分。

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第1张图片-深圳监控安装

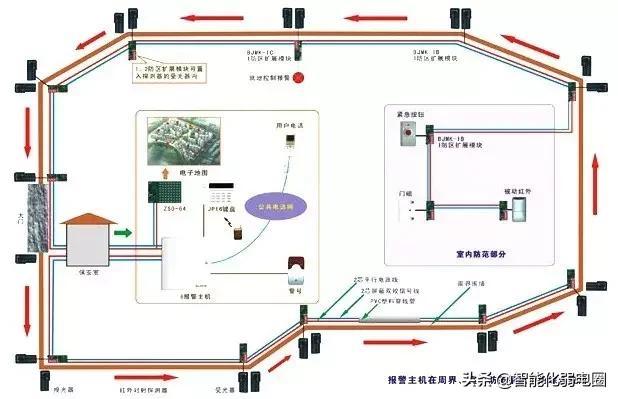

红外对射系统图

这种方式早期比较流行,早期典型供应商就是博世的红外对射系统。但缺点明显,受环境干扰误报或漏报,事后查询记录效率低。

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第2张图片-深圳监控安装

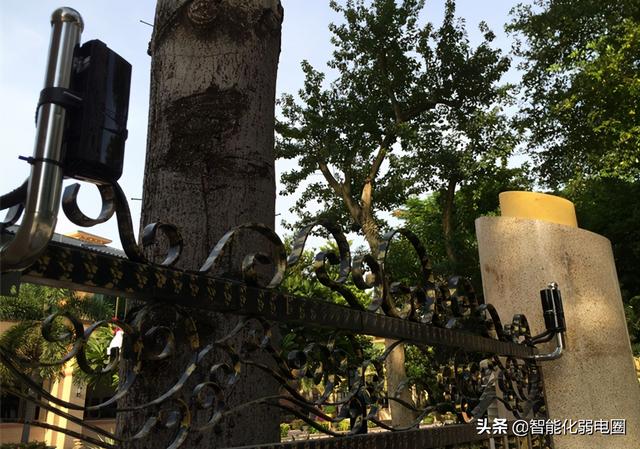

红外对射现场图

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第3张图片-深圳监控安装

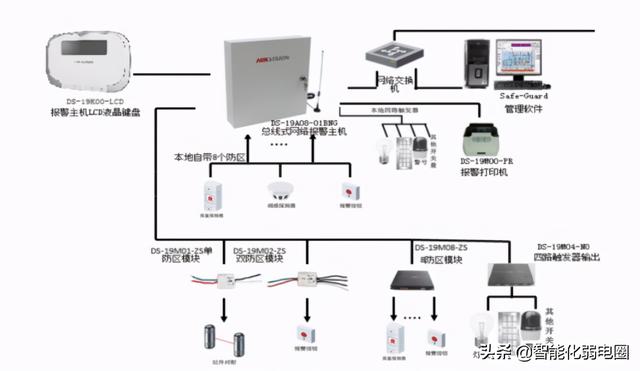

海康总线报警系统架构

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第4张图片-深圳监控安装

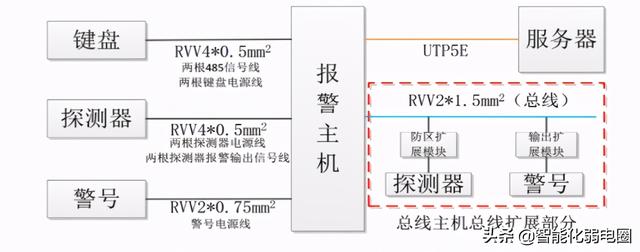

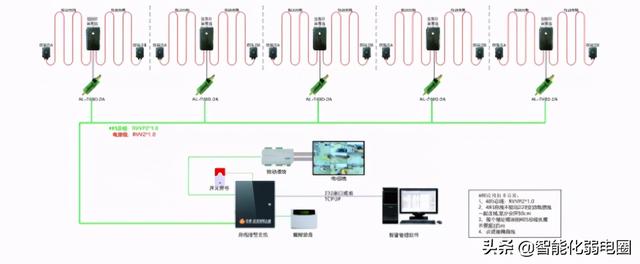

海康布线系统图

2、电子围栏

电子围栏系统具有威慑功能、阻挡功能和报警功能。电子围栏首先给企图入侵者一种威慑感觉;其次增加了围墙的高度,使入侵者难以攀越,延长了翻越的时间;如果强行入侵或破坏系统,系统便能发出报警,而且系统还有报警输出,能与其他的安防系统联动,提高了系统的安全防范等级。

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第5张图片-深圳监控安装

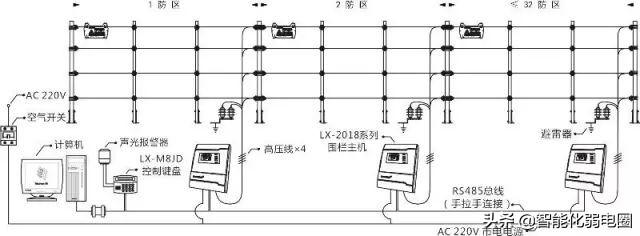

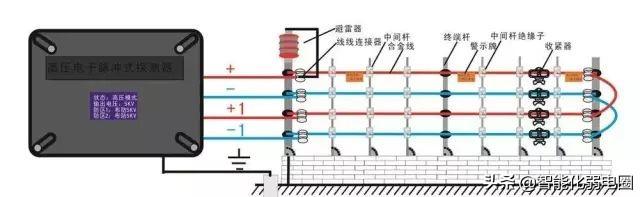

电子围栏系统图

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第6张图片-深圳监控安装

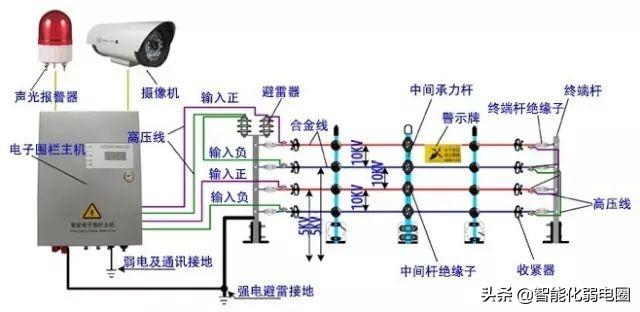

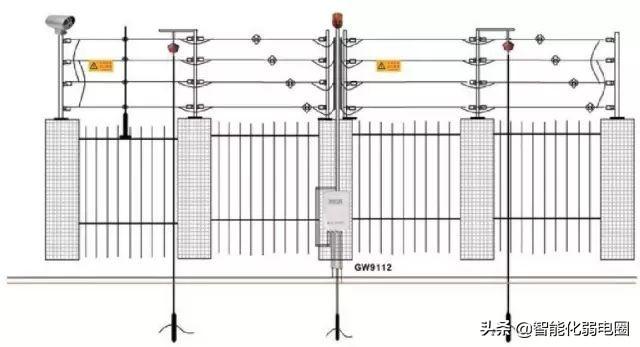

电子围栏安装图

电子围栏在周界安防应用还是蛮多的,但缺点明显,早期无法可视化或者可视化效果不好,还有就是造价成本较高。

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第7张图片-深圳监控安装

电子围栏图

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第8张图片-深圳监控安装

电子围栏图

3、振动光纤

振动光纤在周界报警系统中属于高端报警系统,其不同于红外对射的遮断光束报警,也不同于脉冲电子围栏的触碰合金线产生报警,其工作原理是激光器发出直流单色光波,光信号通过光缆经过光学模块使光信号产生两道干涉信号,信号利用光纤作为振动传感载体,实现防护预警探测,当有人非法入侵,光波信号的强度高出预定指标,从而产生报警信号。

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第9张图片-深圳监控安装

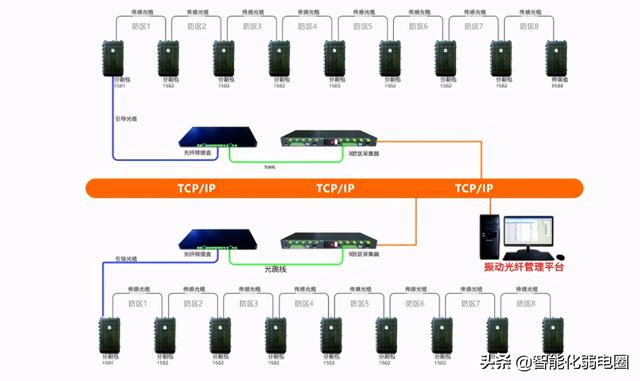

振动光纤网络报警系统图

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第10张图片-深圳监控安装

振动光纤总线报警系统图

振动光纤主要由防区采集器、终端盒、防区分割包、光纤跳线等组成,根据不同的项目会采用不同的防区采集器,防区采集器可分为双防区、四防区、八防区等。

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第11张图片-深圳监控安装

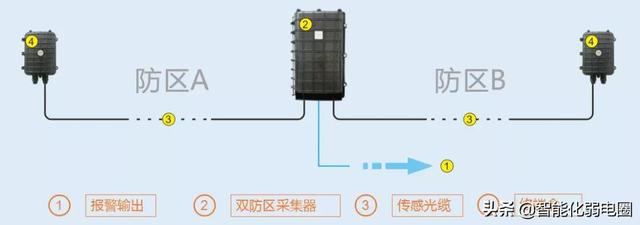

双防区振动光纤系统组成

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第12张图片-深圳监控安装

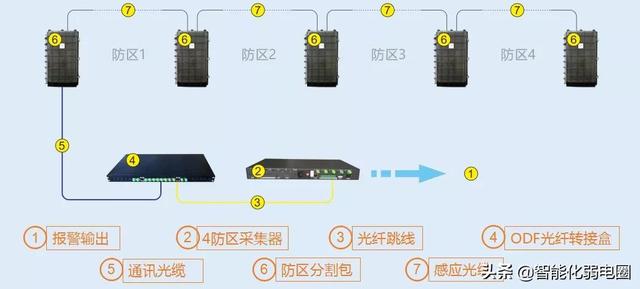

四防区振动光纤系统组成

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第13张图片-深圳监控安装

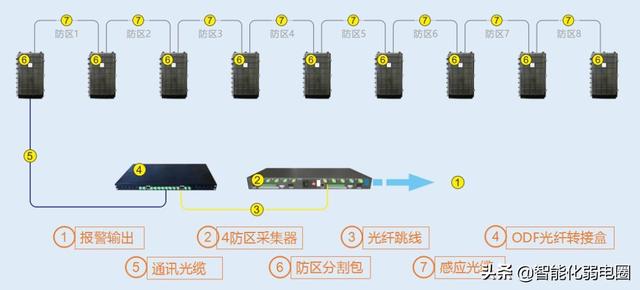

八防区振动光纤系统组成

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第14张图片-深圳监控安装

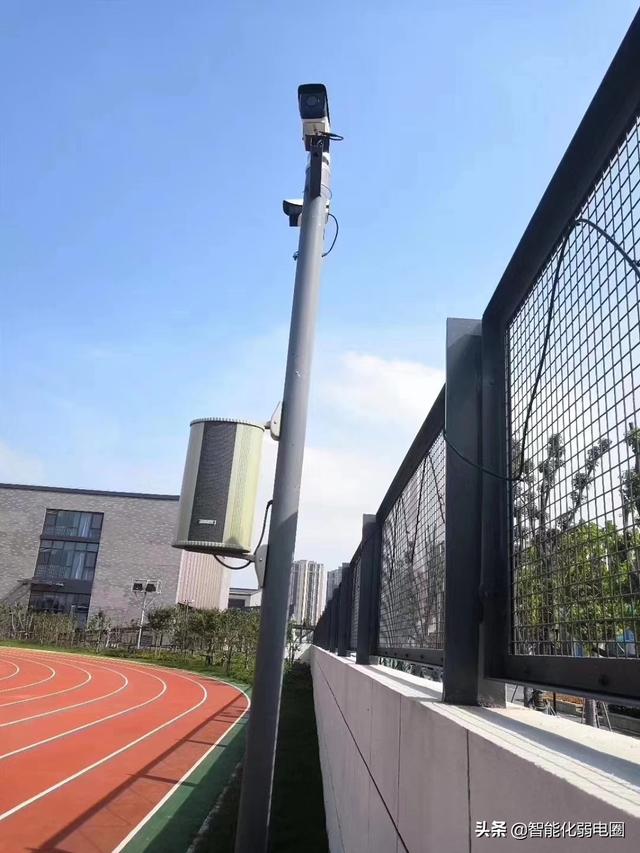

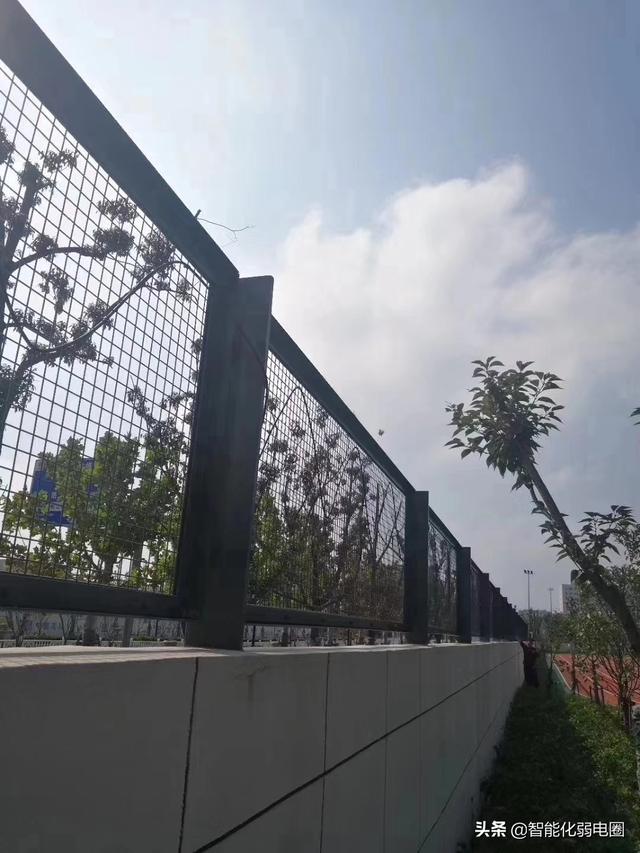

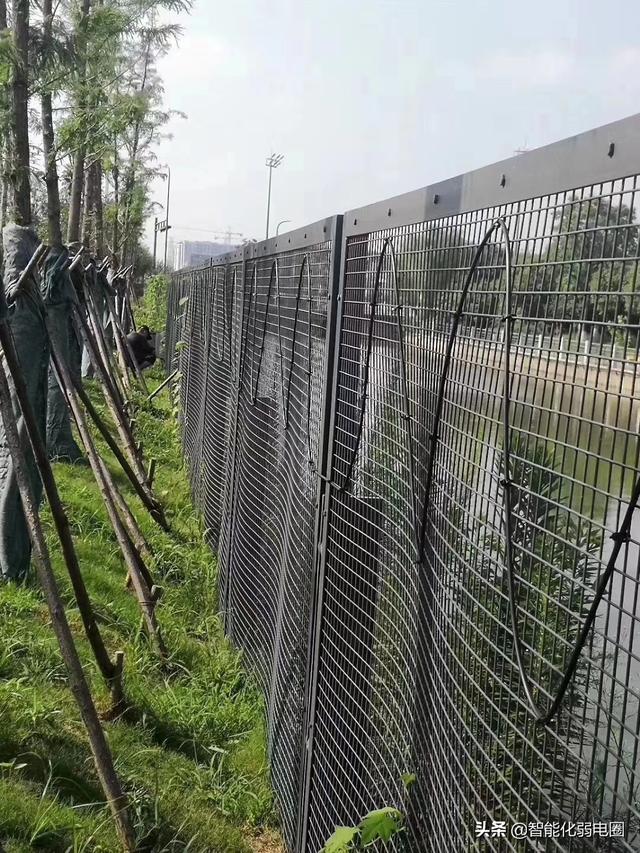

校园振动光纤-1

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第15张图片-深圳监控安装

校园振动光纤-2

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第16张图片-深圳监控安装

校园振动光纤-3

4、智能警戒摄像头

智能警戒摄像可以对人体的精确检测、跟踪,实现对人体检测分析识别,实时预警周界区域内人员入侵事件,当有可疑人员进入监测范围内可对其跟踪自动识别,同时输出报警信号。可以排除因风吹草动、下雨下雪、刮风树叶摇动、光影变化及猫狗车辆闯入等等各种室外干扰所产生的误报。

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第17张图片-深圳监控安装

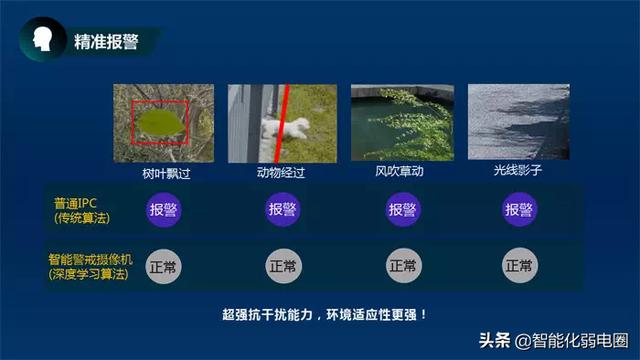

智能警戒摄像头功能

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第18张图片-深圳监控安装

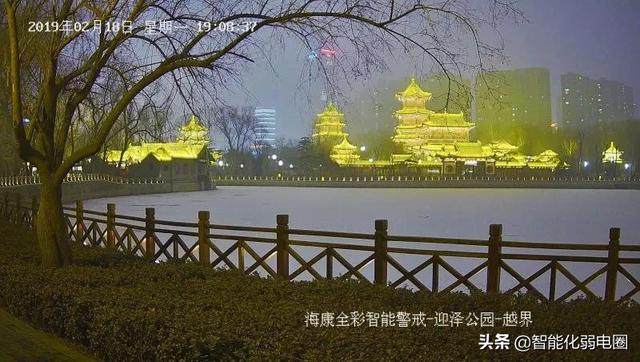

海康全彩智能警戒现场照片

红外对射、电子围栏、振动光纤、智能警戒4种常用的周界安防系统-第19张图片-深圳监控安装

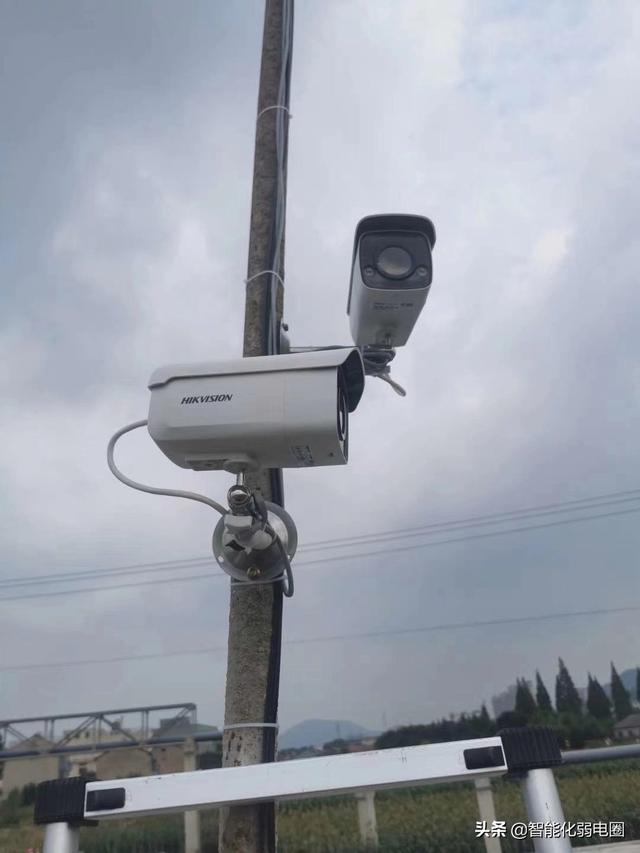

海康智能警戒摄像头安装

总结现如今周界安防除了红外对射应用的越来越少之外,像电子围栏,振动光纤,智能警戒摄像头这3种方式还是应用蛮多的。这3种周界安防各有优缺点,在实际弱电项目中,需要勘测现场以及结合客户预算,才能给客户推荐合适的周界安防系统!
