录像机认识及安装环境介绍

在视频监控中，录像机录制的文件内容都是以硬盘为载体来进行存储的，若要正常回放录像，必须保证录像机接好硬盘，硬盘是正常工作的。硬盘接线很重要，现在就来跟大家讲解一下硬盘录像机常见的三种硬盘安装方式。

录像机认识

什么是NVR/DVR/XVR？

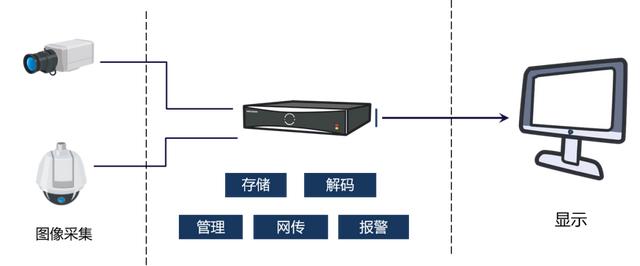

NVR是Net Video Recorder的缩写，主要完成网络视音频信号的接入和存储、预览及回放等功能，用于网络方案。

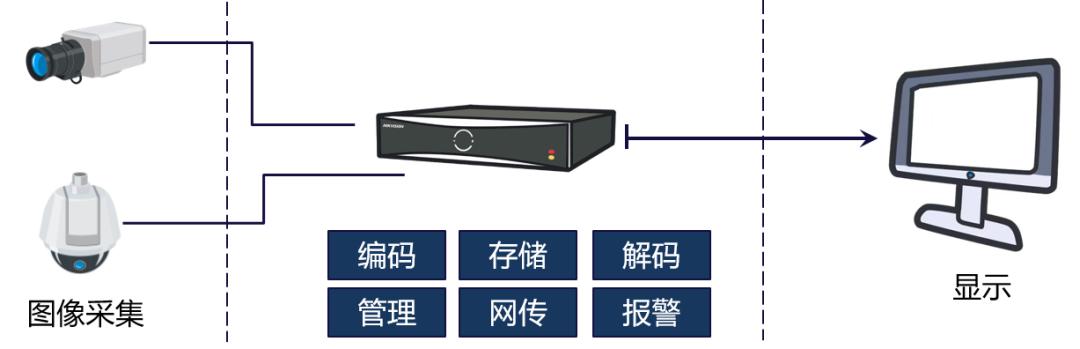

DVR是Digital Video Recorder的缩写,即硬盘录像机，主要完成视音频信号的编码压缩、存储、预览及回放等功能，用于模拟/同轴方案。

XVR主要实现网络视音频信号的接入与数据的集中存储及模拟视频信号、HD-TVI音视频信号的编码压缩等。

录像机

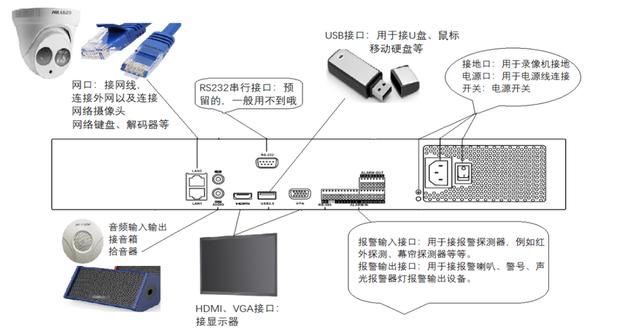

接口介绍

NVR:

AUDIO IN：语音对讲输入接口，用于连接音频输入设备，如拾音器，接入之后可实现设备和客户端对讲。

AUDIO OUT：音频输出接口，用于连接音频输出设备，如有源音箱等。

VGA：视频输出口，可以连接显示器的VGA口来显示监控画面。

HDMI：HDMI高清音视频输出接口，用于连接显示器的HDMI口来显示监控画面。

LAN：以太网口。

ALARM IN：报警输入接口，用于外接报警输入信号。

ALARM OUT：报警输出接口，用于外接报警器。

USB接口，用于连接U盘、 鼠

标等设备。

接地端

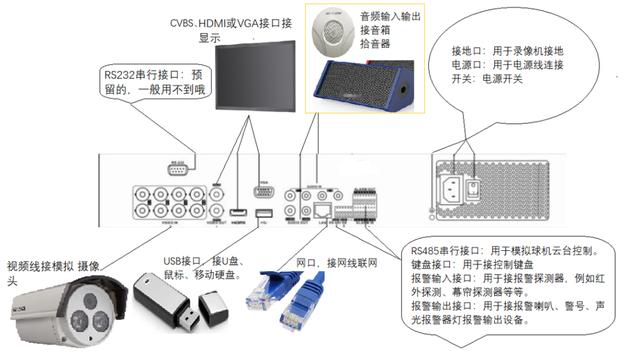

XVR/DVR:

VIDEO IN：视频输入接口，一般采用BNC接头。用于连接视频信号输入， 如模拟摄像机、同轴摄像机等。

VIDEO OUT：视频输出接口，一般采用BNC 接头。用于连接视频输出设备，如监视器。

AUDIO IN：音频输入接口，用于连接音频输入设备，如拾音器。

AUDIO OUT：音频输出接口，用于连接音频输出设备，如连接有源音箱等。

LINE IN ：语音对讲输入接口。

VGA：视频输出口，可以连接显示器的VGA口来显示监控画面。

HDMI：HDMI高清音视频输出接口，用于连接显示器的HDMI口来显示监控画面。

LAN：以太网口。

RS-485：RS-485 串行接口。一般用来接入RS-485云台控制信号，比如模拟球机、云台等。

ALARM IN：报警输入接口，用于外接报警输入信号。

ALARM OUT：报警输出接口，用于外接报警器。

USB接口，用于连接U盘、 鼠

标等设备。

接地端

录像机

安装环境要求

1、确保设备安装在稳定的环境中，安装位置应稳固不易晃动，建议专业机柜。

2、将录像机安装在通风良好的位置。安装多台设备时，设备的间距最好大于 2cm。

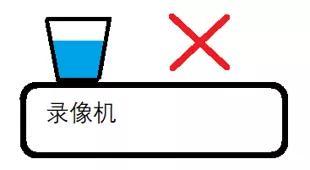

3、录像机上不能放置盛有液体的容器。

4、安装范围内尽量远离强电强磁设备

5、使 NVR 工作在允许的温度（-10℃～+55℃）及湿度（10%～90%）范围内。同时需要注意，设备不可以长时间保持高温或者低温状态，由于设备还需要安装硬盘，具体温湿度情况，还要参考您具体硬盘的参数哦。

录像机

注意：

清洁设备时，请拔掉电源线，彻底切断电源。

1、清洁设备时请勿使用如：酒精、苯或稀释剂等挥发性溶剂，请勿使用强烈的或带有研磨性的清洁剂，这会损坏表面涂层。

2、录像机内电路板上的灰尘在受潮后会引起短路，请定期用软毛刷对电路板、接插件、机箱及机箱风扇进行除尘。如果污垢难以清除，可以使用水稀释后的中性清洁剂将污垢拭去，然后将其擦干。

建议如果有清灰需要，联系当地海康售后，避免自行操作导致设备异常。

3、请确保不会因为机械负荷不均匀而造

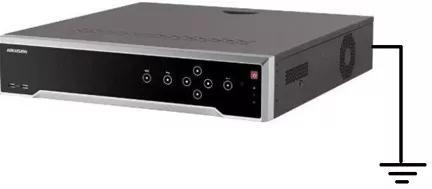

成危险。请确保录像机可靠接地。

注意

1.根据您设备的型号，建议使用我们官网上推荐的监控级或者企业级硬盘。

2.在安装前，请确认已断开电源。

接下来，准备一把十字螺丝刀，一起来开始安装吧！

安装方式一

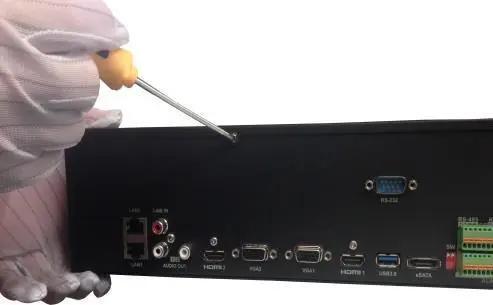

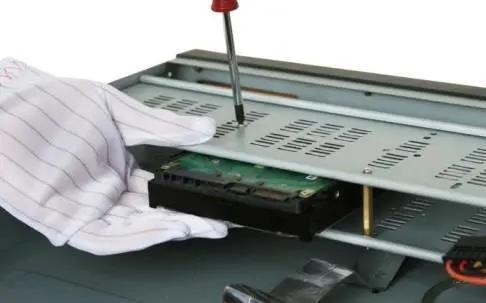

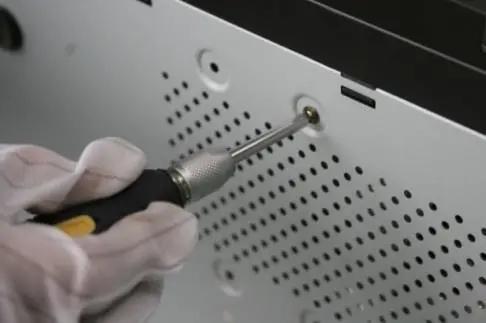

1、拧开机箱背部的螺丝，取下盖板。用螺丝将硬盘固定在硬盘支架上。如果是将硬盘安装在下层支架，请先将上层硬盘支架卸掉。

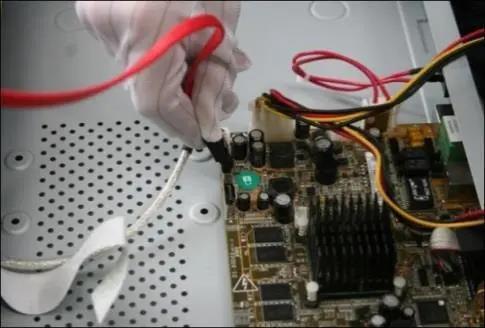

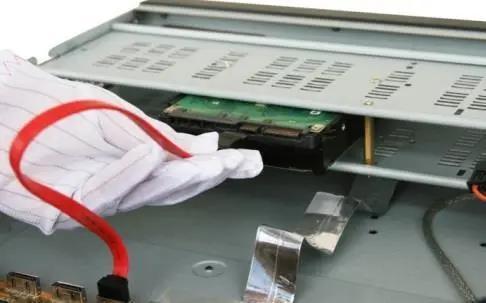

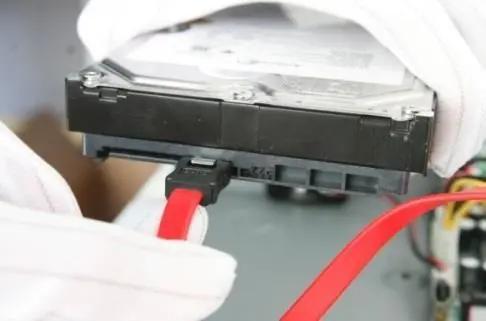

2、将硬盘数据线一端连接在主板上；硬盘数据线的另一端连接在硬盘上。

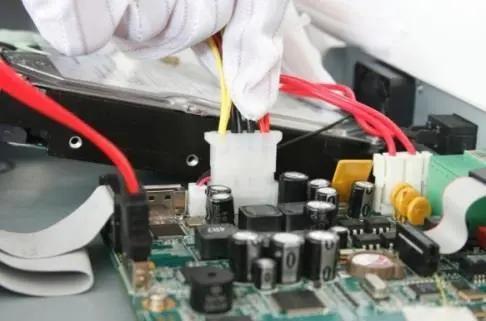

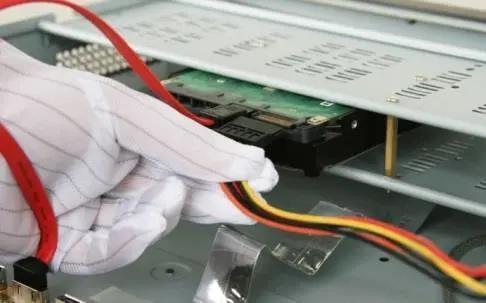

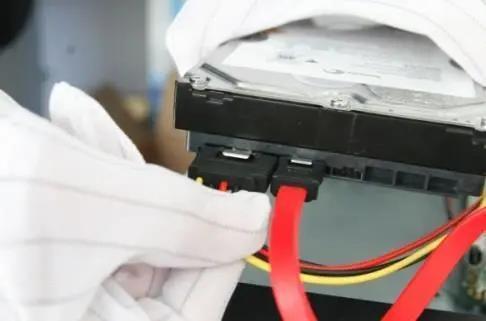

3、将电源线连接在硬盘上；盖好机箱盖板，并将盖板用螺丝固定。

安装方式二

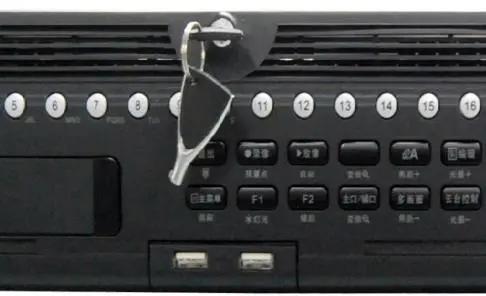

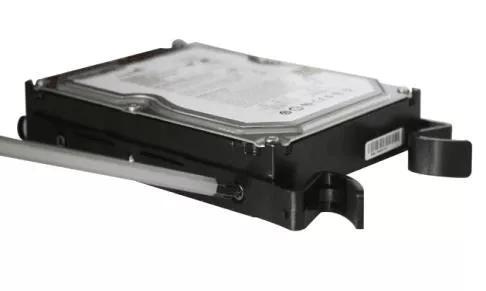

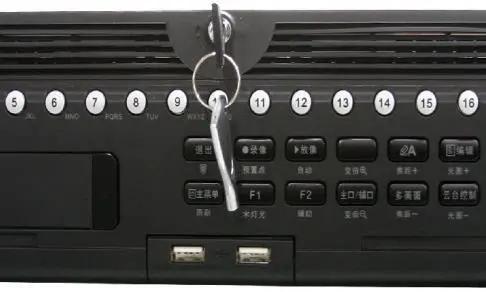

1、用螺丝将硬盘固定在直插支架上；用钥匙打开面板锁。

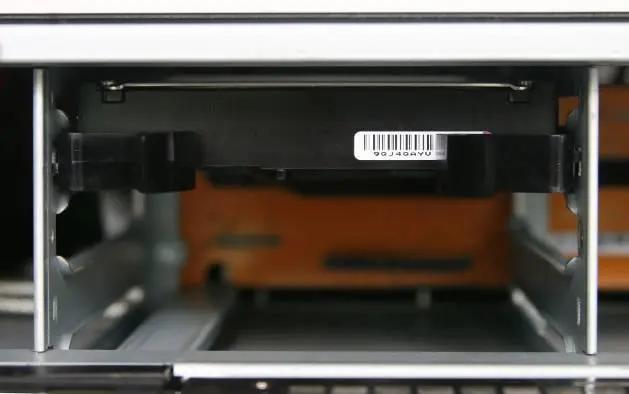

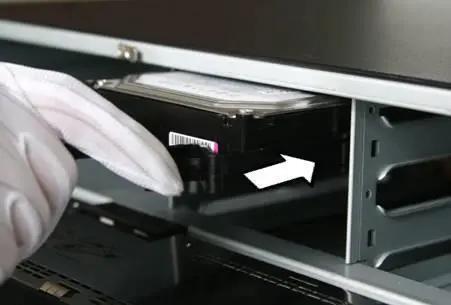

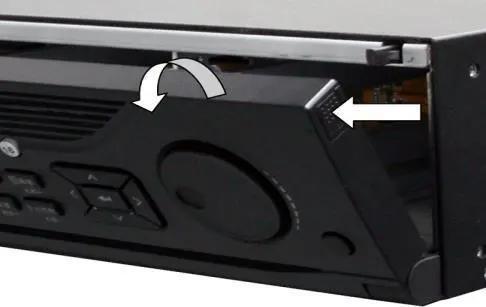

2、参照图示方向按下面板两侧锁扣，打开前面板。参照图示方向，将硬盘缓慢插入。

3、听到“咔咔”的声音后，代表该硬盘已安装牢固；重复以上步骤，完成其他硬盘安装后，合上机箱前挡板，并用钥匙将其锁定。

安装方式三

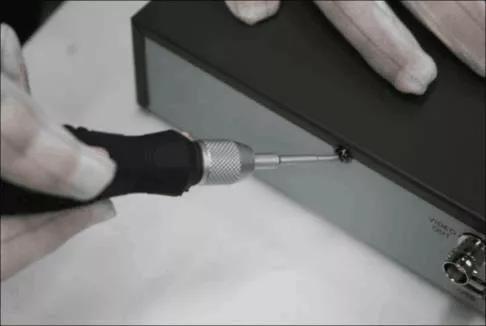

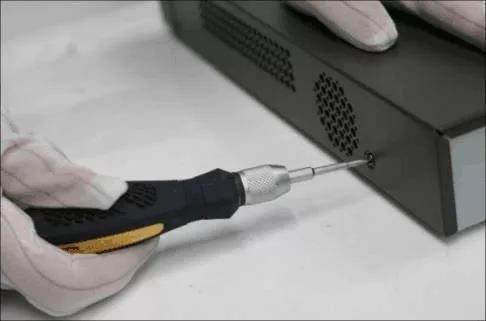

1、拧开机箱背部和侧面的螺丝，取下盖板。

2、将硬盘数据线一端连接在主板上，另一端连接在硬盘上。

3、将电源线一端连接在主板上，另一端连接在硬盘上。

4、将NVR 机箱侧立，对准硬盘螺纹口与机箱底部预留孔，用螺丝将硬盘固定。盖好机箱盖板，并将盖板用螺丝固定。
