一些非常实用的弱电工程小常识

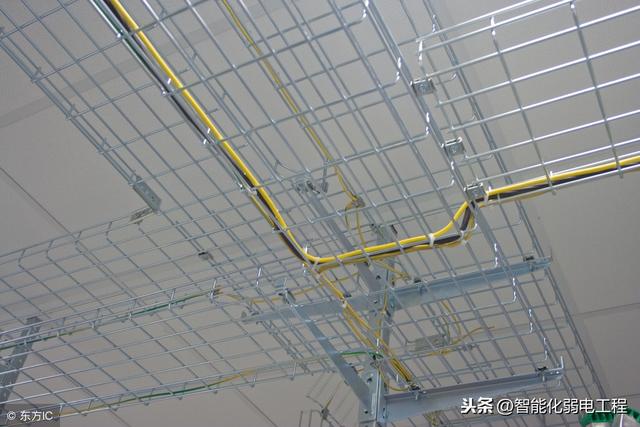

1、桥架的报价（参数价）

50-80（宽）：12元一米，（安装高度为4米），18元一米（安装高度为6米）。

100-200（宽）：22元一米（安装高度为4米），25元一米（安装高度为6米）。

300（宽）：28元一米（安装高度为4米），30元一米（安装高度为6米）。

400（宽）：32元一米（安装高度为4米)，35元一米（安装高度为6米）。

600-800（宽）：35-45元一米（安装高度为4米），48元一米（安装高度为6米）。

900*1000（宽）：50元一米（安装高宽为4米），55元一米（安装高度为6米）。

这个数据供参考，当然会随着各地的不同，所以价格会有差异，这个大家可以根据具体情况报价。

2、熔接机的牌子如何选择？

日本的熔接机比较受欢迎，用的最多，质量比较好。

3、光纤直径：

多模光纤：62.5um/125um，50um/125um

单模光纤：9um/125

单模光纤配套的设备价格相对较贵，耦合损失较大，弯曲损失大，但优点是传输距离长。

多模光纤传输距离短，配套设备价格低，耦合相对无损失，弯曲损失小。

所以在长途主干线网络，是一定要用单模的。

不过现在，用单模的多，多模已经很少用了。

4、5类6类双绞线：

5类线最大传输距离不要超过100米，最大带宽100M。6类线最好不要超过120m，6类网线是为千兆设计的，速率为1000Mb/s。

5、数据铜线与电源间的间隔距离：

与大电机和变压器的间隔：1.2m

与电源线管道和电缆的间隔：30cm

与荧光灯等电发光器件的间隔：12cm

6、光缆的固定方法：

架空：U形铁挂钩，带塑料包皮的金属丝如双绞线

沿墙壁：U形铁卡子

楼内：U形铁卡子，U形塑料卡子，扎带

7、布线工程中对双绞线的预算方法：

信息点数×最长的信息点所需双绞线长度×2/3＋信息点数×跳线的平均长度

8、中等难度的室内布线的工作效率：每人每天4－6个信息点。

9、信息点底盒的固定方法：

实心墙：涨塞固定

空心墙：自攻螺丝固定

10、光缆终端盒的类型：8口、16口、24口、48口。

11、屏蔽配线架的类型：16口、32口。

12、非屏蔽配线架的类型：24口、48口。

13、铜线、光纤的最小弯曲半径：2.5cm

15、避免铜线串音的现象：管道的最大填充量为40％，并有利于阻热。光缆可为60％。

16、布线长度和工作区跳线长度

17、光纤尾纤的接口：ST口

18、光纤跳线的接口：ST－SC口

19、在施工中，严禁对铜缆进行过度的弯曲和缠绕。

20、铜缆布线基本原则

· 缆的走线要平直光滑。

· 在每30.5m（100ft）长度内不要多于2个90度弯。

· 尽可能地减少拉缆点。

· 在缆的两端要进行标记。
