本期方案馆为各位分享一份《弱电安装及调试专项施工方案》，需要的可以收藏下载。

一、弱电系统工程概况 :

本工程弱电系统共设计有 : 消防报警及联动控制系统、安全技术防范系统、 建筑设备监控系统、有线电视、通信与计算机网络系统等弱电系统。

《弱电安装及调试专项施工方案》免费下载：

弱电安装及调试专项施工方案_智能化建筑方案_河姆渡方案馆

二、施工总则：

1、施工前制定出科学合理、切合现场实际针对性强、具有较强指导性的施工方案 , 每一分项工程施工均严格执行方案先行的原则， 做到施工准备充分， 施工方案及技术交底逐层落实到位。

2、积极协调弱电与其它机电专业管线之间的矛盾，认真审核图纸，解决好弱电与其它机电专业之间的界面划分、技术配合，配合机电专业绘制机电管线综合布置图、吊顶装修综合布置图，具体指导工程施工。

3、认真解决弱电各分项工程与常规机电安装工程及土建等专业之间的施工交叉和矛盾，严格进行作业面及工序之间交接。

4、采用样板引路制，每个分项工程大面积开展施工前，先确立样板，经业主、设计、监理等各方验收合格后，再依样板开展大面积施工作业，样板作为施工的参照和检验标准。

5、加强工序质量管理，严格逐层报验制度，材料、设备及工序质量未经报验验收合格，不得进行下一步工作，严把质量关。

三、消防报警及联动系统构成及配置

系统组成： 本工程火灾自动报警系统的保护等级按一级设置。 火灾自动报警系统；消防联动控制系统；消防专用对讲电话系统；电梯监视控制系统；火灾应急广播系统；应急照明及非消防电源控制系统。

1、火灾自动报警及消防联动控制施工原则

1）一个完整的消防系统应包括火灾自动报警、灭火设施，信号指示以及消防联动控制装置、紧急广播、消防专用通讯等。系统符合我国有关法律法规，符合北京市消防管理条例和标准。

2）消防系统作为一个独立的系统，必须保证各个消防子系统的联动集成，以实现综合消防管理能力。

3）消防系统应该是整个建筑智能化系统的一个部分。消防系统应具备能与楼宇自动、电梯及其他系统联动，结合成为统一的安全防灾管理系统。

2、火灾自动报警系统

1）本工程采用集中报警控制系统。系统布线根据甲方选定设备厂家的技术性能要求施工。

2）探测器：燃气表间设置防爆燃气探测器，汽车库、厨房等场所设感温探测器，一般场所设感烟探测器。

3）在本楼各出入口设手动报警按钮及消防对讲电话出线口，并在变配电室、电梯机房、消防水泵房、防排烟机房等处设消防专用电话。

4）在消火栓箱内设消火栓报警按钮。

5）在各层楼梯间设置火灾声光报警显示装置。

四、施工方案及施工工艺

1、设备及主材的选型

设备及主材选用甲方及监理选定认可厂家，性能要求达到设计要求。

2、施工技术准备

本工程深化设计图纸在经设计部门审核合格后，及时组织技术负责人、 技术人员、工长、质检员熟悉图纸，在一周内会同设计人员进行图纸会审和设计交底，对施工人员进行交底，并当面解决落实图纸或施工中可能出现的问题并及时整理。图纸会审后一周内以图纸会审纪要的形式确定，如当时无法确定的以变更洽商形式解决。在熟悉图纸的过程中，技术负责人根据工程需要及时准备相关的图集、规范、标准、法规以及其他有关技术文件。

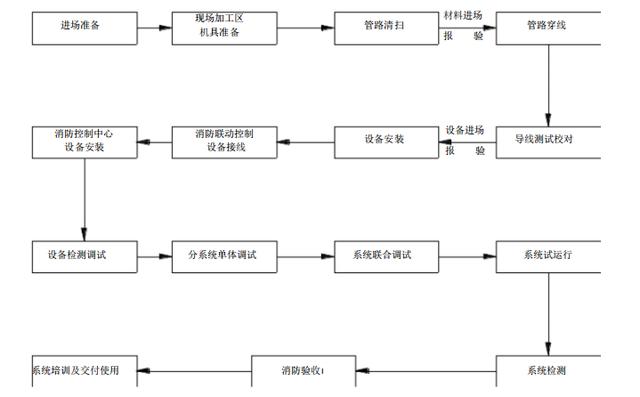

3、施工工艺

4、安装技术要求

（1）认真熟悉图纸，根据施工方案、技术交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。

（2）核对有关专业图纸，与总包方共同排布各种管道位置、标高是否存在交叉或排列当，及时与设计人员研究解决，办理恰当手续。

（3）检查预留、预埋管路位置、标高、坐标是否准确。

（4）检查进场材料设备等是否符合设计要求和质量标准。要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。

（5）在进入安装阶段时， 项目部应制定详尽的施工安排，对施工人员进行相关技术培训，使其符合消防供应及安装工程的要求。

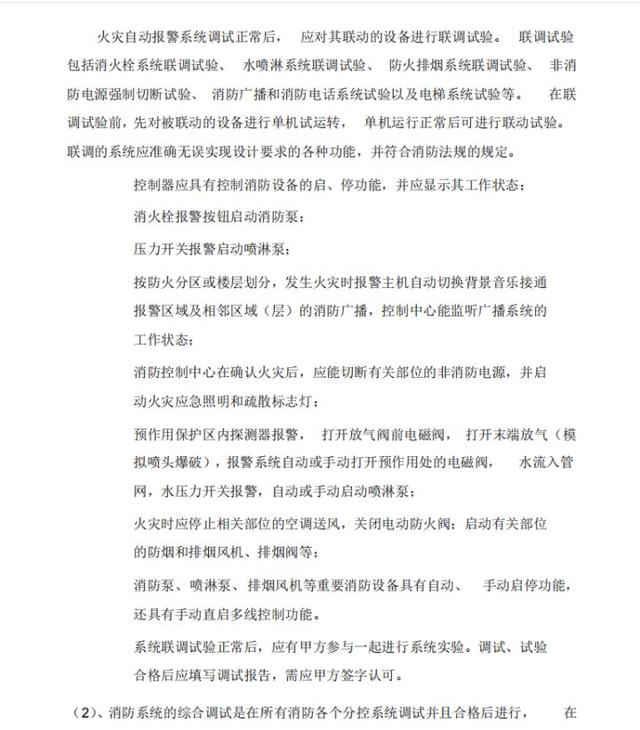

五、系统调试方案

1、概述

在整个消防系统安装过程中，系统调试是最为重要、最为关键的环节，最能体现一个施工企业的综合能力和技术水平，工程的调试工作，可以说是整个工作的重中之重了，消防系统的调试工作直接关系到整个工程的消防检测及验收工作。

2、系统调试条件

在调试前，我们根据现场情况制定一份详细的调试提纲，切实做好调试前的准备工作，加强调试管理工作，控制调试重点，协调调试工作所涉及到的各个专业和工种，按系统、区域、先后次序、分阶段，对各系统综合调试。调试前应准备和提供的资料如下：

1）施工现场质量管理检查记录；2）隐蔽工程验收记录；3）各种产品使用及维护说明书；4）详细的调试提纲；5）相关文件、记录、资料清单等；6）提供符合国家标准和工程监理要求的所有检验仪器、 仪表和检测设备
