弱电知识之七：跟我学监控，如何选择硬盘录像机与核心交换机

哈喽！大家好！我是行者！

上一节我们讲了，POE交换机与POE摄像头的选择与使用，本节接着说下如何选择录像机与核心交换机，以及录像时间如何计算，交换机背板带宽是什么等问题。

硬盘录像机

就是带硬盘的影像采集设备，里面的硬盘大小与多少决定了录像的时间。我们先看一下常见录像机

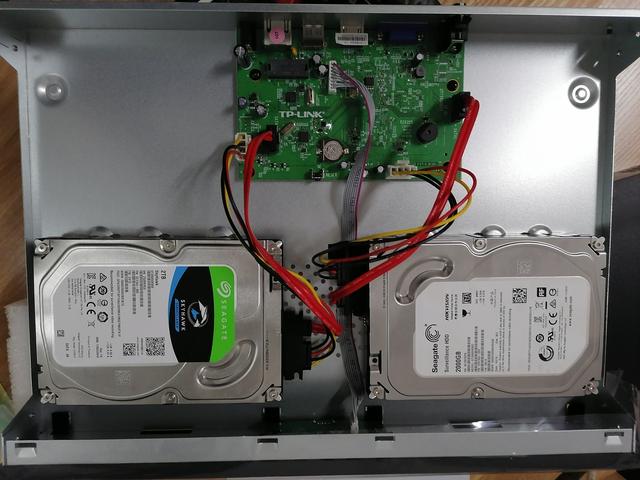

双盘位硬盘录像机

硬盘录像机选择要点：

录像机按照能处理摄像头的个数分为：4路.8路.16路.24路.32路.64路，监控头多少个，就选择对应的设备录像机按照能装多少块硬盘分为：1盘位.2盘位.4盘位.8盘位.16盘位.24盘位录像机有H.265与H.264规格之分，也就是说，你摄像头如果是H.265格式的，你就必须选择H.265的录像机，否则会出问题。但是H.264的摄像头倒是可以用在H.265的录像机上，也就是说录像机有向下兼容的功能，摄像头没有向上兼容的功能。学会计算录像存储时间。像比特率啊、码流大小啊等跟存储相关的难懂名词这里不讲了。来点直接的吧，我们拿海康威视的监控摄像头来举例说明。一般情况下一个H.264的摄像头一天的录像大小为45G，那H.265的监控头就是H.264的容量的一半，也就是录一天约22.5G。比如100个h.265的监控头录像一个月需要多大的硬盘呢：22.5GX100个X30天=67500G，如用4000G的硬盘约17块，如用6000G的硬盘约11块。

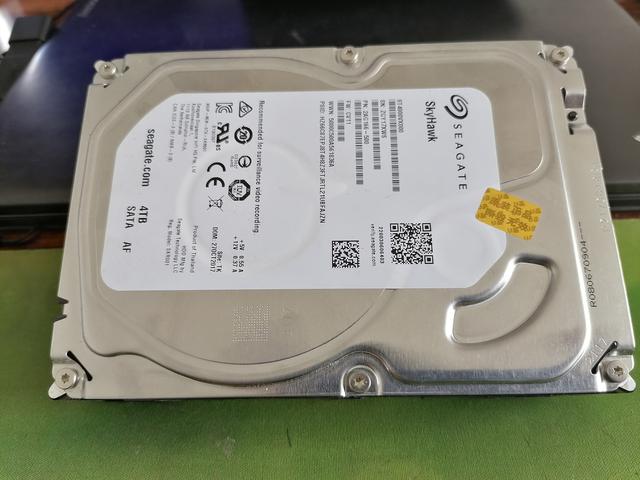

4000G监控硬盘

好了，硬盘录像机能了解以上这么多，相信你们一定不会选择错误了。

核心交换机

全千兆交换机

核心交换机，顾名思义就是作为监控头连接的核心，承载着所有摄像头的数据转发功能。所以，根据摄像头的多少，要选择一个合适的交换机作为核心交换，要点如下：

一定要选择千兆交换机（不要省钱，除非你就五六个头）。由于监控工程的机房里不一定就一台硬盘录像机，所以核心交换机不一定非要用一台搞定，可以是多台。背板带宽要足够大。什么是背板带宽呢？通俗点讲就是所有的视频数据流回传时，需要有畅通的路线才行，这条隐形的“道路”就是背板带宽。现在摄像头一般是1080P的，我们按照4Mbps的带宽计算，比如你装100个监控头，所占用的带宽大约是：400Mbps每秒。所以，核心交换机必须用千兆的才行，就算核心千兆的交换机端口利用率只有50%=500M，也够用了。具体用多少口的，你根据需要选择，尽量有多余的口，以防后期升级需要接入新的交换机。交换机的背板带宽计算公式为：端口数*相应端口速率*2（全双工模式）。核心交换机到硬盘录像机的网线，尽量采用六类网线，这样保证数据传输不会有问题。结束语：监控技术越来越成熟了，也越来越傻瓜式了，几十个头的监控基本没什么技术可言。只是牵涉到光纤及解码器时，可能一部分人还有点陌生，不过也不用担心，因为重点是线路架设，线路布好后，这些问题都是小问题。今天先讲到这里。欢迎大家说说你们遇到的问题，我们共同学习！
